Sintesi delle specifiche
-
Errore di misura massimo
Portata in volume (standard): ±0,5% o.r. ± 1 mm/s (0.04 in/s)
-
Campo di misura
Da 9 dm³/min a 282 m³/h (da 2,5 gal/min a 1250 gal/min)
-
Temperatura di processo
Materiale del rivestimento in poliammide: da 0 a +60°C (da +32 a +140°F)
-
Campo di pressione
PN 16, Classe 150, 10K
-
Materiali delle parti bagnate
Materiale del rivestimento in poliammide: da 0 a +60°C (da +32 a +140°F)
Elettrodi: 1.4435 (316L)
Campo applicativo

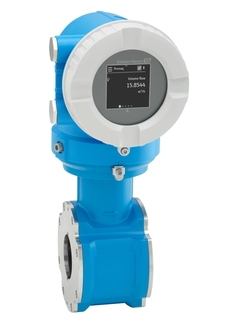

Il misuratore di portata Promag D in versione wafer è destinato a tutte le applicazioni di base di gestione dell'acqua con problemi di carenza di spazio. Grazie al suo semplice design hardware e software, Promag D 10 semplifica ogni fase del ciclo di vita, dallo sviluppo alla manutenzione, garantendo la tradizionale qualità di Endress+Hauser. Heartbeat Technology consente l'affidabilità delle misure e ne verifica la conformità.
Principio di misura bidirezionale sostanzialmente indipendente da pressione, densità, temperatura e viscosità.
Per applicazioni di base di gestione dell'acqua; ottimizzato per spazi limitati e tubi in plastica
Proprietà del dispositivo
Lunghezza di installazione ridotta e peso contenuto
Dischi di messa a terra integrati in acciaio inox
Approvazioni internazionali per l'impiego con acqua potabile
Integrazione del sistema con HART, Modbus RS485
Funzionamento flessibile con app e display opzionale
Vantaggi
Centraggio del sensore semplice e veloce – costruzione innovativa della custodia
Misura di portata con risparmio energetico - nessuna perdita di carico dovuta alla sezione del tubo
Nessuna parte in movimento - esente da manutenzione
Usabilità ottimale – funzionamento con dispositivi mobili e la app SmartBlue o display con touchscreen
Messa in servizio semplice e rapida – parametrizzazione guidata, previamente e sul campo
Funzione di verifica integrata – Heartbeat Technology
Video
Selezione Lean
-
Prodotti standard
- Affidabilità, solidità e manutenzione ridotta
Eccellenza tecnica
Semplicità
-
Prodotti semplici
- Selezione, installazione e messa in funzione semplice
Eccellenza tecnica
Semplicità
-
Prodotti standard
- Affidabilità, solidità e manutenzione ridotta
Eccellenza tecnica
Semplicità
-
Prodotti di fascia alta
- Funzionalità e convenienza elevate
Eccellenza tecnica
Semplicità
-
Prodotti speciali
- Progettati per applicazioni complesse
Eccellenza tecnica
Semplicità
Variabile
Selezioni FLEX | Eccellenza tecnica | Semplicità |
---|---|---|
Selezione Fundamental Soddisfa le tue esigenze di misurazione di base |
Eccellenza tecnica
|
Semplicità
|
Selezione Lean Gestisci agevolmente i tuoi processi core |
Eccellenza tecnica
|
Semplicità
|
Selezione Extended Ottimizza i tuoi processi con tecnologie innovative |
Eccellenza tecnica
|
Semplicità
|
Selezione Xpert Controlla le tue applicazioni più impegnative |
Eccellenza tecnica
|
Semplicità
Variabile |
Predecessore
-
-
Istruzioni di montaggio (EA)
EA Replacing the electronic parts, non Ex/Zone 2/Div.2/Ex db/Zone1/Div.1
Versione inglese - 06/2024
Proline 10
EN IT 12/06/202403/10/202204/04/202201/05/2021Lingua:
Inglese
Versione:
12/06/2024
Dimensione del file:
1.6 MB
Nome del file:
EA01343DA2_0424-00.pdf
-
-
-
Informazioni tecniche (TI)
TI Proline Promag D 10
Versione italiana - 04/2024
Misuratore di portata elettromagnetico
EN IT 26/04/202403/10/202201/08/2021Lingua:
Italiano
Versione:
26/04/2024
Dimensione del file:
3.7 MB
Nome del file:
TI01603DIT_0324-00.pdf
-
-
-
Informazioni tecniche (TI)
TI Proline Promag D 10
Misuratore di portata elettromagnetico
EN IT 26/04/202403/10/202201/08/2021Lingua:
Italiano
Versione:
26/04/2024
Dimensione del file:
3.7 MB
Nome del file:
TI01603DIT_0324-00.pdf
-
-
-
Manuale operativo (BA)
BA Proline Promag D 10
Misuratore di portata elettromagnetico
Modbus RS485EN IT 26/04/202403/10/202201/08/2021Lingua:
Italiano
Versione:
26/04/2024
Dimensione del file:
3.8 MB
Nome del file:
BA02077DIT_0324-00.pdf
-
-
-
Manuale operativo (BA)
BA Proline Promag D 10
Misuratore di portata elettromagnetico
HARTEN IT 26/04/202403/10/202201/08/2021Lingua:
Italiano
Versione:
26/04/2024
Dimensione del file:
4.4 MB
Nome del file:
BA02076DIT_0324-00.pdf
-
-
-
Parametro dispositivo (GP)
Proline Promag 10
Electromagnetic flowmeter
HARTEN IT 03/10/202201/07/2021Lingua:
Inglese
Versione:
03/10/2022
Dimensione del file:
1.5 MB
Nome del file:
GP01157DEN_0222-00.pdf
-
-
-
Parametro dispositivo (GP)
Proline Promag 10
Electromagnetic flowmeter
Modbus RS485EN IT 03/10/202201/07/2021Lingua:
Inglese
Versione:
03/10/2022
Dimensione del file:
1.6 MB
Nome del file:
GP01158DEN_0222-00.pdf
-
-
-
Short Instruction (KA)
Proline Promag D
Sensore elettromagnetico
EN IT 01/08/202114/03/2017Lingua:
Italiano
Versione:
01/08/2021
Dimensione del file:
1 MB
Nome del file:
KA01264DIT_0221.pdf
-
-
-
Short Instruction (KA)
Misuratore di portata Proline 10
Trasmettitore HART
con sensore elettromagneticoEN IT 03/10/202201/07/2021Lingua:
Italiano
Versione:
03/10/2022
Dimensione del file:
3.3 MB
Nome del file:
KA01497DIT_0322-00.pdf
-
-
-
Short Instruction (KA)
Misuratore di portata Proline 10
Trasmettitore Modbus RS485
con sensore elettromagneticoEN IT 03/10/202201/08/202101/07/2021Lingua:
Italiano
Versione:
03/10/2022
Dimensione del file:
2.6 MB
Nome del file:
KA01499DIT_0322-00.pdf
-
-
-
Istruzioni di montaggio (EA)
Replacing the cable for the Sensor
Promag 10
EN IT 02/08/2021Lingua:
Inglese
Versione:
02/08/2021
Dimensione del file:
867.5 KB
Nome del file:
EA01352DA2_0121.pdf
-
-
-
Istruzioni di montaggio (EA)
Replacing the Sensor
Promag 10
EN IT 03/10/202204/04/202220/08/2021Lingua:
Inglese
Versione:
03/10/2022
Dimensione del file:
942.5 KB
Nome del file:
EA01353DA2_0322-00.pdf
-
