Armatura per la misura della temperatura per l'industria chimica, Oil & gas e Power & energy

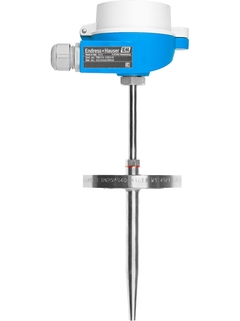

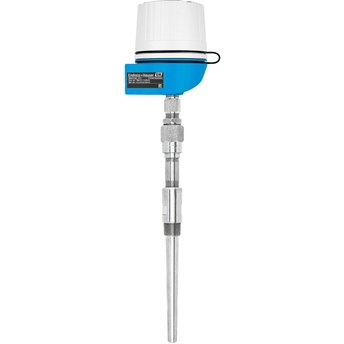

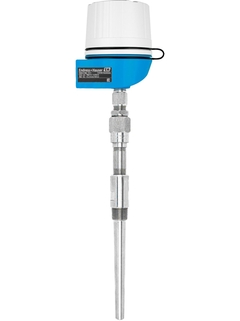

Termometro industriale TM131 con pozzetto ricavato da barra
Sintesi delle specifiche
Precisione
Classe AA secondo IEC 60751 Classe A secondo IEC 60751 Classe B secondo IEC 60751 Classe speciale o standard secondo ASTM E230 Classe 1 o 2 secondo IEC 60584-2
Miglior tempo di risposta
In base alla configurazione
Max pressione di processo a 20°C
In base alla configurazione fino a 500 bar
Range di misura / operatività
PT100 TF StrongSens: -50 °C ... 500 °C (-58 °F ...932 °F) PT100 QuickSensTF: -50 °C ... 200 °C (-58 °F ...392 °F) PT100 WW: -200 °C ... 600 °C (-328 °F ...1.112 °F) PT100 TF: -50 °C ... 400 °C (-58 °F ...752 °F) Tipo K: max. 1.100 °C (max. 2.012 °F) Tipo J: max. 800 °C (max. 1.472 °F) Tipo N: max. 1.100 °C (max. 2.012 °F).
Termometro a RTD o TC modulare industriale, completo di pozzetto ricavato da barra o da utilizzare con pozzetto in loco. Disponibile con trasmettitori di temperatura Endress+Hauser per un'elevata accuratezza e affidabilità - facile personalizzazione grazie alla possibilità di selezione delle uscite e dei protocolli di comunicazione. Disponibile in via opzionale con connettività Bluetooth®. Termometro dotato delle più recenti innovazioni quali iTHERM QuickNeck e di tecnologie di misura della temperatura come iTHERM QuickSens e iTHERM StrongSens.

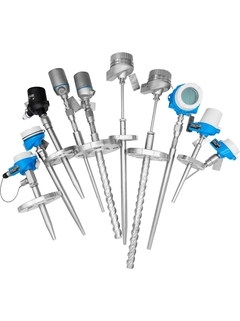

Campo di applicazione universale
Campo di misura: – 200 ... + 1.100 °C (– 328 ... + 2.012 °F)
Campo di pressione fino a 500 bar (7.252 psi)
Elementi del sensore resistenti alle vibrazioni fino a 60 g
Migliore facilità di manutenzione (sostituzione del sensore senza arresto del processo), ripetizione facile e sicura della taratura del punto di misura
Vantaggi

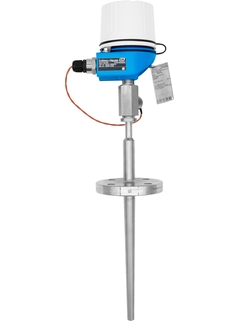

Seconda tenuta di processo con indicazione di guasto, che offre preziose informazioni sullo stato generale del dispositivo
iTHERM QuickSens: tempi di risposta rapidissimi pari a 1,5 s per un controllo ottimale del processo
iTHERM StrongSens: insuperabile resistenza alle vibrazioni (> 60 g) per la massima sicurezza degli impianti
iTHERM QuickNeck – risparmio di tempo e riduzione dei costi grazie alla ritaratura semplice e senza attrezzi
Connettività Bluetooth® (opzionale)
Certificazione internazionale: protezione antideflagrante secondo ATEX, IECEx, CSA C/US e CCC
Iplom SpA voleva ottimizzare il suo processo di raffinazione per prolungare la durata dei catalizzatori e aumentare la sicurezza in un'applicazione di desolforazione attraverso un monitoraggio tridimensionale preciso del profilo di temperatura.
stile metrico assemblaggio modulare della temperatura campo di applicazione universale adatto per aree pericolose adatta a pressioni di processo elevate con collo o QuickNeck incluso pozzetto termometrico/tubo di protezione (metallo) o da installare nel pozzetto termometrico può essere utilizzato con StrongSens
Pozzetto termometrico
Barra forata o da utilizzare con pozzetto termometrico
Ingresso / Sonda
Isolamento minerale (MI), flessibile
Diametro esterno tubo di protezione/Inserto
16 mm (0,63") 18 mm (0,71") 19 mm (0,75") 19,5 mm (0,77") 20 mm (0,79") 22,2 mm (0,87") 24 mm (0,95") 25 mm (0,98") 25,4 mm (1,0") 26 mm (1,02") 27 mm (1,06") 30 mm (1,18") 33,4 mm (1,31")
PT100 TF StrongSens: -50 °C ... 500 °C (-58 °F ...932 °F) PT100 QuickSensTF: -50 °C ... 200 °C (-58 °F ...392 °F) PT100 WW: -200 °C ... 600 °C (-328 °F ...1.112 °F) PT100 TF: -50 °C ... 400 °C (-58 °F ...752 °F) Tipo K: max. 1.100 °C (max. 2.012 °F) Tipo J: max. 800 °C (max. 1.472 °F) Tipo N: max. 1.100 °C (max. 2.012 °F).
Max pressione di processo a 20°C
In base alla configurazione fino a 500 bar
Precisione
Classe AA secondo IEC 60751 Classe A secondo IEC 60751 Classe B secondo IEC 60751 Classe speciale o standard secondo ASTM E230 Classe 1 o 2 secondo IEC 60584-2
Miglior tempo di risposta
In base alla configurazione
Trasmettitore da testa
Sì (4 ... 20 mA; HART; PROFIBUS PA; FOUNDATION FIELDBUS)
Approvazioni Ex
ATEX II3G Ex ec IIC T6, II3D CSA C/US Usi Generici CSA C/US IS, NI I/1+2/A-D CSA C/US XP, NI, DIP I, II, III/1+2/A-G CSA C/US DIP II, III / 1/E-G EAC 0Ex ia IIC T6...T1 Ga X EAC Ga/Gb Ex d IIC T6...T1 X EAC Ex ta/tb IIIC 85oC...450oC Da/Db X EAC Ga/Gb Ex ia IIC T6...T1 X EAC 0Ex ia IIC T6...T1 Ga X, Ex ia IIIC 85oC...450oC Da/Db X EAC Ga/Gb Ex d IIC T6...T1 X, Ex ta/tb IIIC 85oC...450oC Da/Db X INMETRO Ex ia IIC T6 Ga/Gb, Ex ia IIIC Da/Db INMETRO Ex d IIC T6 Ga/Gb, Ex tb IIIC Da/Db INMETRO Ex nA IIC T6 Gc CCC Ex ia IIC T6 Ga/Gb CCC Ex d IIC T6 Ga/Gb, Ex tD A20/A21 CCC Ex tD A20/A21 CCC Ex nA IIC T6 Gc UK II1/2G Ex ia IIC T6 Ga/Gb, II1/2D Ex ia IIIC Da/Db UK II3G Ex nA IIC T6 Gc, II3D Ex tc IIIC Dc UK II1/2G Ex db IIC T6 Ga/Gb, II1/2D Ex ta/tb IIIC Da/Db ATEX IECEx II1/2D Ex ta/tb IIIC Da/Db ATEX IECEx II1/2G Ex ia IIC T6 Ga/Gb ATEX IECEx II1/2G Ex ia IIC T6, II1/2D ATEX IECEx II1/2G Ex db IIC T6, II1/2D
Product family: Accessories: Inserts, Process RTD general purpose
Versione inglese - 11/2023
New version available in English
Product root: TM111-, TM131-, TM151-, TS111-, TS211-, TS212-
Region: International (IECEx)
Approval agency: Bureau Veritas
Protection: Ex ia IIC T6...T1 Ga, Ex ia IIC T6...T1 Ga/Gb, Ex ia IIIC Txxx°C Da/Db
Temperatur und Systemprodukte für
Kraftwerke & Energie, Chemie und Öl & Gas
PU (Pubblicazione)
Versione tedesca - 06/2023
New version available in English
Temperatur und Systemprodukte für Kraftwerke & Energie, Chemie und Öl & Gas Enthält iTHERM ModuLine, iTHERM MultiSens, iTEMP Temperaturtransmitters, Systemprodukte
Temperature and system products for
Power & Energy, Chemical and Oil & Gas
including iTHERM ModuLine,
iTHERM MultiSens,
iTEMP temperature
Transmitters, system products
PU (Pubblicazione)
Versione inglese - 06/2023
New version available in English
Temperature and system products for Power & Energy, Chemical and Oil & Gas including innovative iTHERM ModuLine, iTHERM MultiSens temperature assemblies, iTEMP temperature transmitters and system products
Interfaccia di comunicazione WirelessHART Velocità di trasmissione: nominale 250 kBit/s Frequenza operativa: 2,4 GHz (banda ISM) Campo di trasmissione alle condizioni di riferimento: all'esterno 250 m, al coperto 50 m
Interfaccia di comunicazione WirelessHART Velocità di trasmissione: nominale 250 kBit/s Frequenza operativa: 2,4 GHz (banda ISM) Campo di trasmissione alle condizioni di riferimento: all'esterno 250 m, al coperto 50 m
