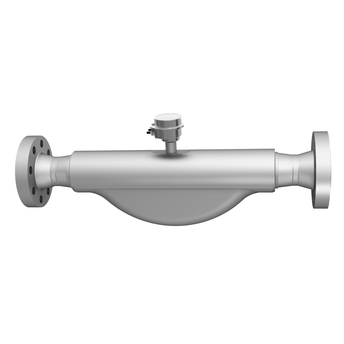

Proline Promass O 100
Misuratore di portata Coriolis

Coriolis

Flussimetro robusto ad alta pressione con trasmettitore ultracompatto.
Per la massima precisione alle più alte pressioni di processo, completamente adatto alle condizioni offshore.

Massima sicurezza - massima resistenza alle crepe da tensocorrosione. Riduzione dei punti di misura nel processo – misura multivariabile (portata, densità, temperatura). Installazione salvaspazio - nessuna tratto rettilineo in ingresso/uscita.
Tubo di misura in 25Cr Duplex, 1.4410 (UNS S32750). Pressione di processo fino a PN 250, Classe 1500. Diametro nominale: DN 80 a 250 (3 a 10").

Trasmettitore salvaspazio - piena funzionalità con il minimo ingombro. Funzionamento locale che consente di risparmiare tempo senza software e hardware aggiuntivi - web server integrato.
Custodia del trasmettitore robusta e ultracompatta. Elevata protezione di ingresso: IP69. Disponibilità di display locale.

DN 80 ... 150 (3 ... 6")

Misuratore: 25Cr duplex (Super Duplex), 1.4410 (UNS S32750) Connessione: 25Cr duplex (Super Duplex), 1.4410 (F53)
Misuratore: 1.4539 (904L)
Connessione

Portata massica, densità, temperatura, portata volumetrica, portata volumetrica compensata (tabelle API), densità di riferimento, concentrazione

Portata massica (liquidi): ±0,1 % (standard), 0,05 % (opzione)
Portata volumetrica (liquidi): ±0,1 %
Portata massica (gas): ±0,35 %
Densità (liquidi): ±0,0005 g/cm³

Da 0 a 800 000 kg/h (da 0 a 29 400 lb/min)

PN 250, Classe 1500

–40...+205 °C (–40...+401 °F)

Standard: –40...+60 °C (–40...+140 °F)
Opzione: –50...+60 °C (–58...+140 °F)

1.4404 (316L), più elevata resistenza alla corrosione

Compatto: AlSi10Mg, con strato di rivestimento
Contatto/ultracompatto: 1.4404 (316L)

Standard: IP66/67, custodia Type 4X
Opzione: IP69

Disponibile display retroilluminato a 4 righe (controllo locale non previsto)
Possibilità di eseguire la configurazione mediante web browser e tool operativi

4‐20 mA HART (attiva)
Uscita impulsi/frequenza/stato (passiva)

Nessuno

HART, Modbus RS485, EtherNet/IP, PROFIBUS DP, PROFINET

c.c. 20...30 V

ATEX, IECEx, cCSAus, INMETRO, NEPSI

Taratura eseguita su banchi di taratura accreditati (secondo ISO/IEC 17025)
Heartbeat Technology è conforme ai requisiti per la tracciabilità delle misure secondo ISO 9001:2015 - Sezione 7.1.5.2 a (attestato TÜV SÜD).

Approvazione LR, approvazione DNV, approvazione ABS, approvazione BV, approvazione CCS

PED, CRN, AD 2000

Certificato materiali 3.1
NACE MR0175/MR0103, PMI; prova di saldatura secondo EN ISO, ASME, NORSOK

Coriolis

Flussimetro robusto ad alta pressione con trasmettitore ultracompatto.
Per la massima precisione alle più alte pressioni di processo, completamente adatto alle condizioni offshore.

Massima sicurezza - massima resistenza alle crepe da tensocorrosione. Riduzione dei punti di misura nel processo – misura multivariabile (portata, densità, temperatura). Installazione salvaspazio - nessuna tratto rettilineo in ingresso/uscita.
Tubo di misura in 25Cr Duplex, 1.4410 (UNS S32750). Pressione di processo fino a PN 250, Classe 1500. Diametro nominale: DN 80 a 250 (3 a 10").

Trasmettitore salvaspazio - piena funzionalità con il minimo ingombro. Funzionamento locale che consente di risparmiare tempo senza software e hardware aggiuntivi - web server integrato.
Custodia del trasmettitore robusta e ultracompatta. Elevata protezione di ingresso: IP69. Disponibilità di display locale.

DN 80 a 150 (da 3 a 6")

Tubo di misura: 25Cr duplex (Super Duplex), 1.4410 (UNS S32750)
Connessione: 25Cr duplex (Super Duplex), 1.4410 (F53)

Portata massica, densità, temperatura, portata volumetrica, portata volumetrica corretta (tabelle API), densità di riferimento, concentrazione

Portata massica (liquido): ±0,1 (standard), 0,05 % (opzionale)
Portata volumetrica (liquido): ±0,1 %
Portata massica (gas): ±0,35 %
Densità (liquido): ±0,0005 g/cm³.

Da 0 a 800 000 kg/h (da 0 a 29 400 lb/min)

PN 250, classe 1500

Da -40 a +205 °C (da -40 a +401 °F)

Standard: da -40 a +60 °C (da -40 a +60 °C (da -40 a +140 °F)
Opzione: da -50 a +60 °C (da -58 a +140 °F)

1.4404 (316L), massima resistenza alla corrosione

Compatto: AlSi10Mg, rivestito
Compatto/ultra-compatto: 1.4404 (316L)

Standard: IP66/67, custodia tipo 4X
Opzione IP69

Display retroilluminato a 4 righe (nessuna operazione locale)
Possibilità di configurazione tramite browser web e strumenti operativi.

4-20 mA HART (attivo)
Uscita impulsi/frequenza/commutazione (passiva)

Nessuno

HART, Modbus RS485, EtherNet/IP, PROFIBUS DP, PROFINET

DC da 20 a 30 V

ATEX, IECEx, cCSAus, INMETRO, NEPSI, EAC

CE, C-TICK

Taratura eseguita su banchi di taratura accreditati (secondo ISO/IEC 17025),
Heartbeat Technology è conforme ai requisiti per la tracciabilità delle misure secondo ISO 9001:2015 - Sezione 7.1.5.2 a (attestato TÜV SÜD).

Approvazione LR, approvazione DNV, approvazione ABS approval, approvazione BV

PED, CRN, AD 2000

3.1 Certificato materiali
NACE MR0175/MR0103, PMI; test di saldatura secondo EN ISO, ASME, NORSOK.
