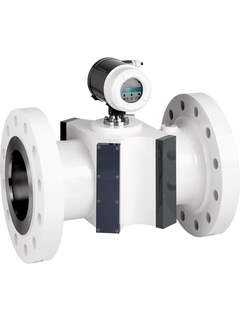

FLOWSIC600 è un misuratore di portata a ultrasuoni che rappresenta lo standard nel suo segmento di mercato. Il design dimostra che è specificamente concepito per le condizioni gravose del settore. Grazie al design compatto con stesura dei cavi integrata, il sistema di misura è durevole, a prova di guasto, a manutenzione ridotta e caratterizzato da stabilità a lungo termine. FLOWSIC600 è dotato di ampie opzioni diagnostiche che consentono di riconoscere i guasti prima che questi compromettano la misura e offre il monitoraggio del processo tramite la velocità del suono.
Misura di portata dei gas di processo
Misura dei gas industriali CO2, H2, aria, N2, O2, NH3, etilene, elio, argon
Misura di allocazione interna
Per gas con elevato contenuto di H2S come gas acido o biogas
Proprietà del dispositivo:
trasduttore a ultrasuoni ad alta efficienza - fino a temperature del gas di + 105 °C e pressioni fino a 250 bar
configurazione diretta del percorso
autodiagnosi intelligente
design compatto, robusto
integrazione di logbook e memoria dati
ampio campo di misura 1:120
misura bidirezionale
basso consumo energetico: < 1 W
Vantaggi
Stabilità a lungo termine, misura affidabile
Bassa manutenzione grazie all'autodiagnosi intelligente
Praticamente immune al rumore del regolatore di pressione
I trasduttori a ultrasuoni possono essere sostituiti sotto pressione d'esercizio
Schluchseewerk AG voleva registrare e ottimizzare l'efficienza delle sue turbine nell'impianto di pompaggio di Wehr. Endress+Hauser offre la soluzione ottimale con il suo misuratore di portata a ultrasuoni clamp-on.
GPsol, insieme a Endress+Hauser, ha sviluppato un sistema che misura separatamente ogni componente del prodotto estratto dai pozzi di estrazione e fornisce il maggior numero di informazioni possibili sul flusso in tempo reale.
Volumetric flow, a. c., volume a. c., gas velocity, sound velocity
Measuring Medium
Natural gas, air, C2H4, steam, process gases (e. g. CO2 up to 100%, N2, O2, Cl2 etc.), gases like sour gas or bio gas with high H2S content
Repeatability
< 0.1 % of the measured value
Accuracy
2-path version ≤ ± 1 %
4-path version ≤ ± 0.5 % Typical accuracy, see application specific data for detailed information
Medium temperature range
ATEX: –40 °C ... +105 °C at T1, T2, T3; –40 °C ... +91 °C at T4 Other Ex certifications: –40 °C ... +180 °C
Operating pressure range
0 bar (g) ... 250 bar (g) On request: Up to 450 bar (g)
Nominal pipe size
2" ... 24" (DN 50 ... DN 600)
Metrological approvals and certificates
ISO 17089-2 MTBF: 15.4 years
Hazardous area approvals
IECEx: Gb/Ga Ex db eb ib [ia Ga] IIA T4 Gb/Ga Ex db eb ib [ia Ga] IIC T4 Ultrasonic transducers intrinsically safe
ATEX: II 1/2 (1) G Ex ia/db eb ia [ia Ga] IIA/IIB/IIC T4...T1 Ga/Gb III 1/2 (1) G Ex ia/db eb ia [ia Ga] IIC T6 Ga/Gb Ultrasonic transducers intrinsically safe
NEC/CEC (US/CA): Class I, Division 1, Groups B, C, D T4 Class I, Division 2, Groups A, B, C, D T4 Class I, Division 1, Group D T4 Class I, Division 2, Group D T4 Ultrasonic transducers intrinsically safe
Digital Outputs
3 outputs: 30 V, 10 mA Passive, electrically isolated, Open Collector or according to NAMUR (EN 50227), fmax = 6 kHz (scalable)
Continua la selezione tra tutte le opzioni possibili
