RIA15
Schleifengespeister Anzeiger für 4 … 20 mA oder HART®

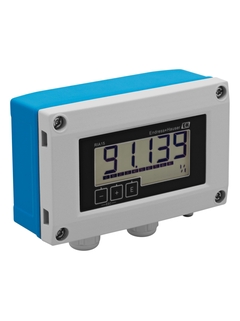

Schleifengespeister Prozessanzeiger RIA15  für 4 … 20 mA oder HART Signale zur Feldmontage ©Endress+Hauser

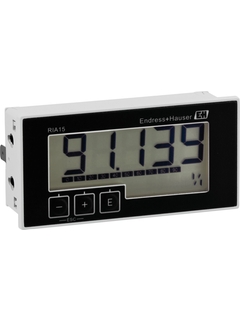

Schleifengespeister Prozessanzeiger RIA15  für 4 … 20 mA oder HART Signale zum Schalttafeleinbau ©Endress+Hauser

Anzeige des 4 … 20 mA Signals oder der HART® Werte eines Sensors oder Aktors für Feld oder Schalttafel

Der Prozessanzeiger ist mit 4 ... 20 mA oder mit HART® Protokoll erhältlich. In der HART® Version lassen sich auf der Anzeige alternierend bis zu 4 Messwerte eines Sensors darstellen. Hierfür kann der Anzeiger als Primary oder Secondary HART® Master eingestellt werden und aktiv die Werte abfragen. Der geringe Spannungsabfall von < 1 V (< 1,9 V bei HART®) erweist sich in Ex-Anwendungen, in denen meist nur eine begrenzte Spannung zur Verfügung steht als großer Vorteil.

  • Vorteile

    • Anzeige von 4 … 20 mA Messwerten bzw. optional bis zu 4 HART® Prozessvariablen eines Sensors in allen Industrien; Verwendung als Primary oder Secondary HART® Master

    • 5-stellige Messwertanzeige in 17 mm (0,67") Ziffernhöhe mit Dimension, Bargraph und...

  • Anwendungsgebiet

    • Anzeige von 4 ... 20 mA Messwerten oder HART® Prozessgrößen in allen Branchen

    • Schalttafeleinbau- oder Feldgehäuse als vor-Ort-Anzeige

    • Skalierbarer Anzeigewert

    • Mit den Optionen „Füllstand“ oder "Analyse" können Grundeinstellungen an ausgewählten Sensoren...

Details

  • Messprinzip

    Schleifengespeiste Anzeiger

  • Funktion

    Anzeigen

  • Zulassungen

    ATEX II2(1)G Ex ib [ia Ga] IIC T6 Gb

    CSA Ex ia, CI. I, Div. 1, Gr. ABCD

    FM IS, CI. I, Div. 1, Gr. ABCD

    IECEx Ex ib [ia Ga] IIC T6 Gb

    Schiffbauzulassung

  • Eingang

    1 x analog 4...20 mA/HART®

  • Hilfsspannung / Messumformerspeisung

    Schleifengespeist

  • Abmessungen (BxHxT)

    Schalttafeleinbaugehäuse:

    96 x 48 x 41,5 mm

    (3,78" x 1,89" x 1,64")


    Feldgehäuse aus Kunststoff oder Aluminium:

    131 x 81,5 x 55,5 mm

    (5,16" x 3,21" x 2,19")

  • Bedienung

    3 Tasten

  • Anzeige

    LCD 17 mm (0,67")

    5-stellig

    7-Segment-Bargraph

    Klartextfeld für Einheit/TAG

    aktivierbare Hintergrundbeleuchtung

  • Messprinzip

    Schleifengespeiste Anzeiger

  • Messprinzip

    Schleifengespeister Feldanzeiger

  • Funktion

    Anzeigen

  • Anzeige

    LCD 17 mm (0,67")

    5-stellig

    7-Segment-Bargraph

    Klartextfeld für Einheit/TAG

    aktivierbare Hintergrundbeleuchtung

  • Spannungsversorgung

    Schleifengespeist

  • Eingang

    1 x analog 4...20 mA/HART®

  • Ausgang

    Nicht definiert

  • Ausgang

    Nicht definiert

  • Software Funktionen

    Nicht definiert

  • Zertifikate

    ATEX II2(1)G Ex ib [ia Ga] IIC T6 Gb

    CSA Ex ia, CI. I, Div. 1, Gr. ABCD

    FM IS, CI. I, Div. 1, Gr. ABCD

    IECEx Ex ib [ia Ga] IIC T6 Gb

    Schiffbauzulassung

    NEPSI Ex ib IIC Gb

    EAC
    EAC

  • SIL

    Nicht definiert

  • Schalttafel

    Feld

    Schalttafel
