Spezifikation im Überblick
-
Eingang
0/4…20 mA / HART
speisend/nicht speisend -
Ausgang
0/4…20 mA / HART
Aktiv/Passiv -
Spannungsversorgung
24...230 V AC/DC
Anwendungsgebiet

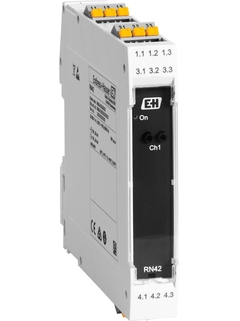

Der Speisetrenner dient zur Übertragung und galvanischen Trennung von 4 bis 20 mA/HART-Signalen. Das Gerät besitzt einen aktiven / passiven Stromeingang, an den ein 2- oder 4-Leiter-Messumformer direkt angeschlossen werden kann. Der Ausgang des Geräts kann aktiv oder passiv betrieben werden. Das Stromsignal steht dann der SPS / Steuerung oder für weitere Instrumentierung an steckbaren Schraub- oder optionalen Push-in-Anschlussklemmen zur Verfügung.
1-Kanal-Speisetrenner, Weitbereichs-Stromversorgung
Übertragung und galvanische Trennung von 0/4 bis 20 mA Analogsignalen
Optional eigensichere [Ex-ia] Signale aus Ex-Bereich
Bidirektionale Übertragung von HART®-Kommunikationssignalen
Mit oder ohne Speisung für 2- oder 4-Leitergeräte
Aktiver oder passiver Signalausgang
Für Umgebungstemperaturen: -40 ... 60 °C (-40 ... 140 °F)
Vorteile
Weitbereichs-Stromversorgung von 19,2 bis 253 V AC/DC
Einfache und schnelle Verdrahtung durch steckbare Anschlussklemmen
Optional für sicherheitsgerichtete Anwendungen bis zu SIL 2 (SC3) gemäß IEC 61508
Optionale Installation in Ex-Bereich 2
Kompakte Gehäusebreite mit 17,5 mm (0,69 in) für eine effiziente Platzausnutzung
Option für um 180 ° gedrehte Installation (Klemmen für Stromversorgung oben oder unten)
