iTHERM TMS02 MultiSens Flex Multipoint

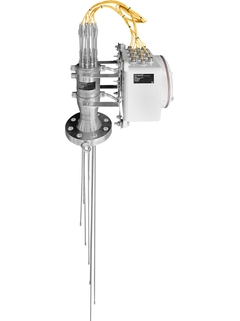

iTHERM TMS02 MultiSens Flex Multipoint Thermometer ©Endress+Hauser

Modulares TC- und RTD-Multipoint-Thermometer für direkten Mediumskontakt bei Anwendungen in Öl & Gas oder Petrochemie

iTHERM TMS02 MultiSens Flex kann für verschiedene Anwendungen angepasst werden: Biegbar zu einem 3D-Layout, liefert er ein komplettes Temperaturprofil mit nur einem Prozessanschluss. Das Gerät ist mit oder ohne Schutzrohr konfigurierbar für optimale Ansprechzeiten, mechanische Festigkeit oder Austauschbarkeit der Sensoren. Es ist mit TC/RTD-Technologie oder mit unserem iTHERM StrongSens Messeinsatz erhältlich und verfügt über eine fortschrittliche Diagnosekammer für zusätzliche Sicherheit.

Das Produkt ist in diesem Markt nicht verfügbar.

Schnellauswahl

Wählen Sie unter den vorgeschlagenen Optionen aus
  • <%label%>
  • <%feature%>
  • Process Connection
  • <%message%>

oder

Individuelle Konfiguration

Wählen Sie unter allen möglichen Optionen aus
  • Vorteile

    • Unendliche Möglichkeiten zur Anordnung und Verteilung der 3D-Sensoren - für jede Konfiguration zur Prozessüberwachung

    • Hohes Maß an Anpassbarkeit dank modularer Produktbauform für einfache Installation, Prozessintegration und Instandhaltung

    • Der...

  • Anwendungsgebiet

    • Petrochemische Industrie

    • Öl & Gas Industrie

    • Schwierige chemische Prozesse

Funktionen und Spezifikationen

Zurück

Details

  • Messprinzip

    Widerstandsthermometer

  • Merkmal / Anwendung

    metrische Bauart

    einfache Handhabung

    geeignet für Ex-Bereich

    Prozessanschluss als Klemmverschraubung

    einfache chemische Prozesse
    3D Sensoren Verteilung

    modulares Design

    austauschbare Sensoren beim Abschalten

    Diagnosekammer

  • Anschlusskopf

    Anschlussbox - Aluminium - als Zubehör

    Anschlussbox - Edelstahl- als Zubehör

    an Bord oder Fernbedienung

  • Schutzrohr

    ohne (nicht für Schutzrohreinbau vorgesehen)

    mit (für austauschbare Sensoren)

    mit (für erhöhten mechanischen Schutz)

    Multi Schutzrohre, die jeweils einem Sensor gewidmet sind

  • Messeinsatz

    mineralisoliert (MI), biegsam

    mineralisoliert (MI), biegsam, mit eigenem Schutzrohr

  • Außendurchmesser Schutzrohr / Messeinsatz

    6,0 mm (0,24'')

    8,0 mm (0,31")

    10,29 mm (1/8")

  • Max. Eintauchlänge auf Anfrage

    bis 30.000,00 mm (1181'')

  • Werkstoff Schutzrohr

    1.4401 (316)

    1.4435 (316L)

    1.4541 (321)

    1.4550 (347)

    Alloy 600 (2.4816)

  • Prozessanschluss

    Flansch:

    2" ASME/ANSI B16.5 150
    ...600

    3" ASME/ANSI B16.5 150
    ..600

    4" ASME/ANSI B16.5 150
    ...600

    6" ASME/ANSI B16.5 150
    ...600

    8" ASME/ANSI B16.5 150
    ...600

    DN80 EN/DIN 1092.1 PN10
    ...PN100

    DN100 EN/DIN 1092.1 PN10
    ...PN100

    DN125 EN/DIN 1092.1 PN10
    ...PN100

    DN150 EN/DIN 1092.1 PN10
    ...PN100

    DN200 EN/DIN 1092.1 PN10
    ...PN100

  • Form der Spitze

    gerade

    verstärkt

    einfache Fixierung

  • Arbeitsbereich

    Typ K:

    -270 °C ...1.100 °C

    (-454 °F ...2.012 °F)

    Typ J:

    -210 °C ...760 °C

    (-346 °F ...1.382 °F)

    Typ N:

    -270 °C …1100 °C

    (-454 °F ...752 °F)

    Pt100 WW; 3mm; 316L; -200...600oC

    Pt100 WW; 6mm; 316L; -200...600oC

    Pt100 TF; 3mm; 316L; -50…400oC

    Pt100 TF; 6mm; 316L; -50…400oC

    Pt100 StrongSens; 6mm; 316L; -50…500oC

  • Max. Prozessdruck (statisch)

    bei 20 °C: 200 bar (2900 psi)

  • Genauigkeit

    Klasse 2 nach IEC 60584

    ASTM E230 und ANSI MC 96.1

    IEC/Class A

    IEC/Class AA

  • Ansprechzeit

    abhängig vom Aufbau:


    TC:

    t50 = 2 s

    t90 = 5 s


    RTD:

    t50 = 0,8s

    t90 = 2s

  • Aufnahme Kopftransmitter

    ja (4 … 20 mA; HART; PROFIBUS PA; FOUNDATION FIELDBUS)

  • Ex - Zulassungen

    ATEX

    IECEX

  • Zertifikate

    SIL (nur Transmitter)

Dokumente / Handbücher / Software

Zubehör / Ersatzteile

Nr
Order code
Specification
    • Order code TMT112-

      iTEMP TMT112,Transmitter DIN rail HART

      Temperaturtransmitter, HART-Protokoll. Anwendung: RTD, TC, Ohm, mV. 2-Leiter 4-20mA, galvan.Trennung. Fehlerverhalten: NAMUR NE 43. Hutprofil IEC 60715. Breite: 12.6mm. UL gelistet.

    • Order code TMT122-

      iTEMP TMT122,Transmitter DIN rail HART

      Temperaturtransmitter, HART-Protokoll. Anwendung: RTD, TC, Ohm, mV. 2-Leiter 4-20mA, galvan. Trennung. Fehlerverhalten: NAMUR NE 43. Hutprofil IEC 60715. Breite: 22,5mm UL gelistet. GL (German Llyod) Marine.

    • Order code TMT125-

      iTEMP TMT125, Mehrkanal Transmitter

      Produkt im Auslaufprozess, nur befristet verfügbar. Temperaturtransmitter. Anwendung: RTD, TC, Ohm, mV. 8-Kanal. Galvanische Trennung.

    • Order code TMT142-

      iTEMP TMT142, Feldtransmitter HART

      Temperaturtransmitter, HART-Protokoll. Anwendung: RTD, TC, Ohm, mV. 2-Leiter 4-20mA, galvanische Trennung. Fehlerverhalten: NAMUR NE 43. Einkammergehäuse, NEMA 4X, IP67. UL gelistet.

    • Order code TMT162-

      iTEMP TMT162, Feldtransmitter

      Temperaturtransmitter. Anwendung: RTD, TC, Ohm, mV. HART, PROFIBUS PA Profile 3.02 oder FOUNDATION Fieldbus separat verfügbar. Galvanische Trennung 2 kV (Sensoreingang/-ausgang). NEMA Type 4X Encl., IP67. Zweikammergehäuse. DNV GL Schiffbauzulassung (nur HART). UL gelistet.

    • Order code TMT71-

      iTEMP TMT71, Transmitter 4-20mA

      Messumformer in 2-Leiter Technik. 1 universeller Sensoreingang. Galv. Trennung 2kV (Eingang/Ausgang). Applikation: RTD, TC, Ohm und mV. Werkseinstellung ohne zusätzliche Konfiguration:Pt100,4-Leiter,0...+100oC.

    • Order code TMT72-

      iTEMP TMT72, Transmitter HART

      Messumformer in 2-Leiter Technik. 1 universeller Sensoreingang. Galv. Trennung 2kV (Eingang/Ausgang). Applikation: RTD, TC, Ohm und mV. Werkseinstellung ohne zusätzliche Konfiguration:Pt100,4-Leiter,0...+100oC.

    • Order code TMT84-

      iTEMP TMT84, Transmitter PA

      2 Sensor Eingänge. Diagnosefunktionen: Sensorüberwachung. PROFIBUS PA Profile 3.02. Galvanische Trennung 2kV. Applikation: RTD, TC, Ohm, mV. Stromaufnahme: 11 mA. Montage: Anschlusskopf Form B, DIN EN50446. Werkseinstellung: CH1: Pt100, 3-Leiter, oC. CH2: nicht aktiv. Abweichende Konfiguration optional wählbar.

    • Order code TMT85-

      iTEMP TMT85, Transmitter FF

      2 Sensor Eingänge. Diagnosefunktionen: Sensorüberwachung. FOUNDATION Fieldbus Protokoll. Galvanische Trennung 2kV. Applikation: RTD, TC, Ohm und mV. Stromaufnahme: 11mA. Montage: Anschlusskopf Form B, DIN EN50446. Werkseinstellung: CH1: Pt100, 3-Leiter, oC. CH2: nicht aktiv. Abweichende Konfiguration optional wählbar.

    • Order code TMT182-

      iTEMP TMT182, Kopftransmitter HART

      Temperaturtransmitter, Protokoll HART. Anwendung: RTD, TC, Ohm, mV. 2-Leiter 4-20mA, galvan.Trennung. Fehlerverhalten: NAMUR NE 43. Montage: Kopf Form B, DIN EN50446. UL gelistet.

    • Order code TMT82-

      iTEMP TMT82, Transmitter HART

      Messumformer in 2-Leiter Technik. 2 universelle Sensoreingänge. Galv. Trennung 2kV (Eingang/Ausgang). Applikation: RTD, TC, Ohm und mV. ::Hochzuverlässig durch Drifterkennung und Sensorbackup. ::Optional auch für sicherheitsrelevante Anwendungen durch SIL2/3 nach IEC61508.

    • Order code TMT111-

      iTEMP TMT111,Transmitter DIN rail PCP

      Temperaturtransmitter,PC-programmierbar. Anwendung: RTD, TC, Ohm, mV. 2-Leiter 4-20mA, galvanische Trennung. Fehlerverhalten: NAMUR NE 43. Hutprofil TH 35 IEC 60715. Breite: 12,6 mm. Werkseinstellung: Pt100, 3-Leiter, 0-100oC. Sensortyp/Anschluss optional auswählbar.

    • Order code TMT121-

      iTEMP TMT121,Transmitter DIN rail PCP

      Temperaturtransmitter,PC-programmierbar. Anwendung: RTD, TC, Ohm, mV. 2-Leiter 4-20mA, galvanische Trennung. Fehlerverhalten: NAMUR NE 43. Hutprofil IEC 60715. Breite: 22,5mm. UL gelistet. GL (German Llyod) Marine.

    • Order code TMT180-

      iTEMP TMT180, Kopftransmitter Pt100

      Temperaturtransmitter,PC-programmierbar. Anwendung: RTD. 2-Leiter 4-20mA. Fehlerverhalten: NAMUR NE 43. Montage: Kopf Form B, DIN EN50446. UL gelistet.

    • Order code TMT181-

      iTEMP TMT181, Kopftransmitter PCP

      Temperaturtransmitter,PC-programmierbar. Anwendung: RTD, TC, Ohm, mV. 2-Leiter 4-20mA, galvanische Trennung. Fehlerverhalten: NAMUR NE 43. Montage: Kopf Form B, DIN EN50446. UL gelistet.

    • Order code TMT187-

      iTEMP TMT187, Kopftransmitter RTD

      Temperaturtransmitter. Anwendung: RTD. 2-Leiter 4-20mA, galvanische Trennung. Fehlerverhalten: NAMUR NE 43. Montage: Kopf Form B, DIN EN50446. UL gelistet.
