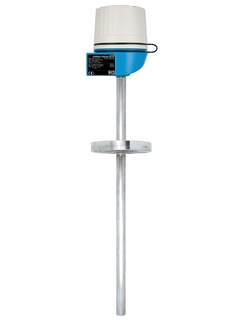

TC63
Termometro TC a prova di esplosione con pozzetto imperiale

Controllo sicuro della temperatura di processo in applicazioni impegnative, per esempio nell'Oil&Gas ©Endress+Hauser
Controllo sicuro della temperatura di processo in applicazioni impegnative, per esempio nell'Oil&Gas

Controllo sicuro della temperatura di processo in applicazioni impegnative, per esempio nell'Oil&Gas

Il robusto termometro è progettato per l'utilizzo in applicazioni che richiedono elevata sicurezza, ad esempio nell'industria chimica, l'Oil&Gas e la produzione di energia. Ambienti difficili, sostanze corrosive e pressioni elevate vengono gestite mediante l'uso di robusti tubi di protezione e materiali speciali. Un trasmettitore da testa, con tutti i protocolli di comunicazione più comuni, rende il dispositivo pronto per l'uso con una maggiore precisione rispetto ai sensori a cavo fisso.

Selezione rapida

Scegli tra le opzioni suggerite
  • <%label%>
  • <%feature%>
  • Process Connection
  • <%message%>

o

Configurazione individuale

Continua la selezione tra tutte le opzioni possibili
  • Vantaggi

    • Tipi di protezione per l'utilizzo in ambienti pericolosi: sicurezza intrinseca (Ex ia), a prova di esplosione (Ex d), antiscintilla (Ex nA)

    • Elevato grado di compatibilità dell'inserto e design secondo DIN 43772

    • Collo di estensione per proteggere il...

  • Campo applicativo

    • Applicazioni pesanti

    • Industria petrolchimica

    • Campo di misura: da –40 a 1 100 °C (da –40 a 2 012 °F)

    • Pressione statica fino a 100 bar a seconda della connessione al processo utilizzata

    • Classe di protezione: IP68

Caratteristiche e specifiche

Indietro

Details

  • Principio di misura

    Termocoppia

  • Caratteristica / Applicazione

    Stile US

    dispositivo di temperatura modulare

    per applicazioni gravose

    idoneità per aree pericolose

    con collo

    pozzetto/tubo di protezione (metallo) compreso

  • Pozzetto termometrico

    tubo di protezione saldato

  • Ingresso / Sonda

    isolamento minerale (MI), flessibile

  • Diametro esterno tubo di protezione/Inserto

    1/4" SCH80

    1/2" SCH80

    1/2" SCH40

    3/4" SCH80

    3/4" SCH40

  • Lunghezza su richiesta (mm)

    fino a 10.000,00 mm (393,70'')

  • Materiale tubo di protezione/pozzetto

    1.4401 (316)

    1.4749 (~446)

  • Rivestimento opzionale

    Non definito

  • Attacco al processo

    filettatura maschio:

    NPT1/2"

    NPT3/4"

    NPT1"

    adattatore a pressione:

    flangia:

    ASME 1" 150 RF (B16.5)

    ASME 1" 300 RF (B16.5)

    ASME 1" 600 RF (B16.5)

    ASME 1,5" 150 RF (B16.5)

    ASME 1,5" 300 RF (B16.5)

    ASME 1,5" 600 RF (B16.5)

    ASME 2" 300 RF (B16.5)

    ASME 2" 600 RF (B16.5)

  • Forma della punta

    rettilineo

    ridotto

  • Rugosità della superficie Ra

    1,6 μm (63.0 μin.)

  • Range di misura / operatività

    Tipo K:

    -40 … 1100 °C

    (-40 … 2012 °F)

    Tipo J:

    -200 … 750 °C

    (-328 … 1382 °F)

  • Max pressione di processo a 20°C

    a 20 °C: 100 bar (1.450 psi)

  • Precisione

    classe 1 secondo IEC 60584

  • Miglior tempo di risposta

    in base alla configurazione

    t50 = 3 s

    t90 = 7 s

  • Trasmettitore da testa

    sì (4 … 20 mA; HART; PROFIBUS PA; FOUNDATION FIELDBUS)

  • Approvazioni Ex

    ATEX II

    IECEx

    NEPSI

    EAC Ex

    Antideflagrante

  • Certificazione

    Metrologia Gost

    SIL (solo trasmettitore)

Documenti / Manuali / Software

Accessori / Parti di ricambio

Nr
Order code
Specification
  • C
  • A
  • E
    • Nr E Order code TA540-

      Thermowell TA540

      Product being phased out, limited availability. Flange connection or screw in. Thermometer connection female, welded version.

    • Nr E Order code TA541-

      Thermowell TA541

      Product being phased out, limited availability. Flange connection or screw in. Thermometer connection male, welded version.

  • B
    • Nr B Order code TMT84-

      iTEMP TMT84, Transmitter PA

      Dual sensor input. Advanced diagnostics:sensor monitoring. PROFIBUS PA Profile 3.02. Galvanic isolation 2kV. Application: RTD, TC, Ohm, mV. Current consumption: 11 mA. Mounting: head form B, DIN EN50446. Factory setup: CH1: Pt100, 3-wire, oC. CH2: inactive. Differing configuration optional selectable.

    • Nr B Order code TMT85-

      iTEMP TMT85, Transmitter FF

      Dual sensor input. Advanced diagnostics: sensor monitoring. FOUNDATION Fieldbus protocol Galvanic isolation 2 kV. Application: RTC, TC, Ohm, mV. Current consumption: 11 mA. Mounting: head form B, DIN EN50446. Factory setup: CH1: Pt100, 3-wire, oC. CH2: inactive. Differing configuration optional selectable.

    • Nr B Order code TID10-

      Display for head transmitter TID10

      to plug on. Dot-Matrix measured value display. 12 DIP-switches buttom side. Settings: FF: Simulation, Write Lock. PA: Bus address, Write Lock. Compatible: TMT85, TMT84, TMT82.

    • Order code READWIN-

      Readwin 2000 Operation + Read. software

    • Order code TXU10-

      Configuration kit TXU10-

      for PC-programmable devices. set-up programme+interface cable for PC with USB-Port.

    • Order code FXA195-

      Commubox FXA195

      Modem to connect HART field devices to a computer via USB. Commissioning of field devices with software tool. :: To connect to a intrinsically safe signal circuit. :: SIL2, IEC61508.

  • D
    • Nr D Order code TA30H-

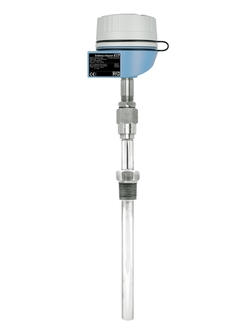

      Terminal Head TA30H

      Retainer for terminal block or head transmitter + optional display. Design: explosion proof. Cover: screwed, optional window. Material: aluminium. Coating: polyester powder-coating. Colour: body blue, cover grey. Ambient temp.: -50 150 oC (housing). Protection: IP66/68, NEMA 4X (housing). Protection Ex d/XP: IP66/67 (housing).

  • B
    • Nr B Order code TMT181-

      iTEMP TMT181, Head Transmitter PCP

      Product being phased out, limited availability. Temperature transmitter,PC-programmable. Application: RTD, TC, Ohm, mV. 2-wire 4-20mA, galvanic isolation. Fault reaction: NAMUR NE 43. Mounting: head form B, DIN EN50446. UL listed.

    • Nr B Order code TMT182-

      iTEMP TMT182, Head Transmitter HART

      Product being phased out, limited availability. Temperature transmitter, Protocol HART. Application: RTD, TC, Ohm, mV. 2-wire 4-20mA, galvanicisolation. Fault reaction: NAMUR NE 43. Mounting: head form B, DIN EN50446. UL listed.

    • Nr B Order code TMT82-

      iTEMP TMT82, Transmitter HART

      2-wire temperature transmitter. Dual universal sensor input. Galvanic isolation 2kV (input/output). Application: RTD, TC, Ohm and mV. ::Highly reliable due to drift detection and sensor back up. ::Optional also for safety critical applications by means of SIL 2/3 acc. to IEC61508.
