Radar measurement
Micropilot FMR530

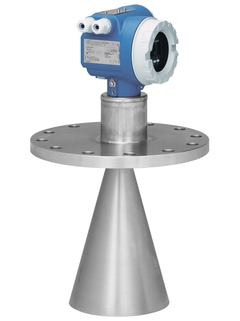

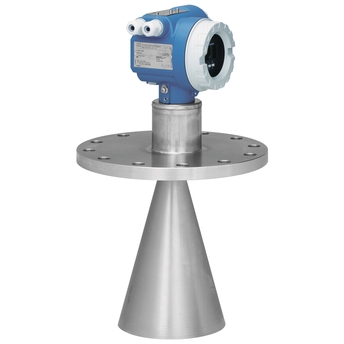

Micropilot FMR530 ©Endress+Hauser

Time-of-Flight measuring principle

For custody transfer and inventory control applications with NMi- and PTB-approvals

The Micropilot FMR530 is used for highly accurate non-contact level measurement in storage tanks and can be applied in custody transfer applications. It meets the relevant requirements according to OIML R85 and API 3.1B. The FMR530 free space radar offers cost-effective and simple installation via 4-wire cable with HART and
24 V DC intrinsically safe power supply.

  • Vorteile

    • 0.5mm accuracy (2σ value)

    • National approvals (NMi, PTB) for custody transfer

    • Applicable as stand-alone system or integrated tank gauging systems via the Tank Side Monitor NRF590

    • Easy on-site operation via menu-driven alphanumeric display

    • Easy commissioning...

  • Anwendungsgebiet

    With horn antenna suitable for free space applications (up to 25m) that disallow the use of a parabolic antenna due to tank/nozzle geometry.

    • Process connection: Flange

    • Temperature: -40 to +200°C (-40 to +392°F)

    • Pressure: -1 to +64bar (-14.5 to +928psi)

    • ...

Funktionen und Spezifikationen

Zurück

Details

  • Messprinzip

    Füllstand Radar

  • Versorgung / Kommunikation

    4-Draht (HART)

  • Frequenz

    C-Band (~6 GHz)

  • Genauigkeit

    +/- 1 mm

  • Umgebungstemperatur

    Standard:
    -40 °C ... 80 °C
    Eichfähig:
    -25 °C ... 60 °C

  • Prozesstemperatur

    -40 °C ... 400 °C

  • Prozessdruck absolut / max. Überlastdruck

    Vakuum ... 64 bar

  • Prozessseitige Hauptmaterialien

    1.4571

  • Prozessanschluss

    DN150 ... DN250

  • Anwendung

  • Max. Messdistanz

    25 m

  • https://portal.endress.com/picpool/sft/prodcont/technicalinfo/Radar_Mediengruppe_de.jpg https://portal.endress.com/picpool/sft/prodcont/technicalinfo/Radar_not_selected_FMR530.jpg
  • Kommunikation

    4 ... 20 mA HART

  • Zertifikate / Abnahmen

    ATEX, FM, CSA, IEC Ex, NEPSI

  • Sicherheitszulassungen

    Überfüllsicherung WHG

  • Schiffbauzulassungen

    GL/ ABS

  • Anwendungsgrenzen

    Maximaler Messbereich ist abhängig von der Tankform bzw. Applikation


    Freifeld und viele Einbauten

    FMR540

Dokumente / Handbücher / Software

Zubehör / Ersatzteile

Nr
Order code
Specification
  • 25
    • Nr 25 Order code 518710-0020

      Cover T3/T12 Alu, coated, gasket

      Material: aluminium, coated. O-ring EPDM. Usage: FMR230/FMR231,FMR240/FMR244/ FMR245, FMR250, FMR530/FMR531/FMR532/ FMR533, FMR540, FMU40/FMU41/FMU42.

  • 20
    • Nr 20 Order code 52005936

      Deckel F12/T12 Alu,Sichtscheibe,Dichtung

      Werkstoff: Aluminium. Verwendung: VU331, Gehäuse F12/T12, Micropilot M/S, Prosonic M, Levelflex M.

  • 11
    • Nr 11 Order code 52005643

      Abdeckhaube Gehäuse T12

      Kabelraum, Elektronik-seitig. Verwendung: Micropilot M/S, Prosonic M, Levelflex M.

  • 35
  • 40
    • Nr 40 Order code 52026443

      Anzeige-/Bedienmodul VU331, Version 2

      Klartextanzeige, 4-zeilig. Verwendung: FMR530/532/533, FMR540, FMU40/41/42/43/44.

  • 30
  • 55
  • 65
    • Nr 65 Order code 52005628

      Dichtungssatz FMR5xx

      Bestehend aus: 5x O-Ring 49,21x3,53 EPDM. 5x O-Ring 113,9x3,63 EPDM. 5x O-Ring 72,0x3,0 EPDM.

    • Order code 52007646

      Abziehwerkzeug HF-Stecker

      Verwendung: Micropilot M/Micropilot S.

    • Order code 71006590

      HF-Testkabel 6GHz

      Koax-Kabel. Verwendung: FMR230/FMR231, FMR530/FMR531/FMR532/FMR533, FMR540. Dummy-Antenne.

    • Order code 71007843

      ToF Adapter FXA291

      Verwendung: Anschluss Micropilot M, Micropilot S, Levelflex M, Prosonic M, Tank Side Monitor, Deltabar S, Cerabar S, Gammapilot M, Micropilot I, an Commubox FXA291.

    • Order code 71067434

      Änderungstypenschild, Ex-frei

      Unbeschriftet. Zum Eintragen der neuen Bestellstruktur nach Umbau am Ex-freien Gerät. Verwendung: FMB50/FMB51/FMB52, FMR230/FMR231, FMR240/FMR244/FMR245, FMR250,FMR530/FMR532,FTL50/FTL50H/FTL51/ FTL51C/FTL51H, FTL70/FTL71, FTL80/FTL81/ FTL85, NMR81, PMC51, PMC71, PMP51/PMP55.

    • Order code 52028063

      HF-Testkabel 6GHz + Widerstand

      Koax Kabel. Abschlusswiderstand / Verbindungsstück. Verwendung: FMR530/FMR532/FMR533, FMR540. Dummy-Antenne.
