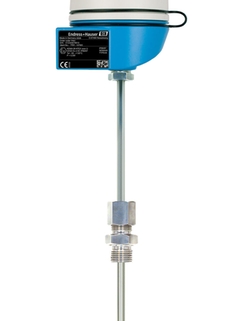

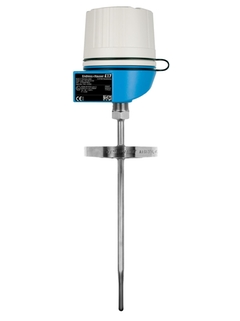

TR61
Termometro Pt100, per aree EEx

Controllo sicuro della temperatura di processo in applicazioni impegnative, per esempio nell'Oil&Gas ©Endress+Hauser
Controllo sicuro della temperatura di processo in applicazioni impegnative, per esempio nell'Oil&Gas ©Endress+Hauser

Controllo sicuro della temperatura di processo in applicazioni impegnative, per esempio nell'Oil&Gas

Il robusto termometro è progettato per l'utilizzo in applicazioni che richiedono elevata sicurezza, ad esempio nell'industria chimica, l'Oil&Gas e la produzione di energia. Ambienti difficili, sostanze corrosive e pressioni elevate vengono gestite mediante l'uso di robusti tubi di protezione e materiali speciali. Un trasmettitore da testa, con tutti i protocolli di comunicazione più comuni, rende il dispositivo pronto per l'uso con una maggiore precisione rispetto ai sensori a cavo fisso.

Selezione rapida

Scegli tra le opzioni suggerite
  • <%label%>
  • <%feature%>
  • Process Connection
  • <%message%>

o

Configurazione individuale

Continua la selezione tra tutte le opzioni possibili
  • Vantaggi

    • Tipi di protezione per l'utilizzo in ambienti pericolosi: sicurezza intrinseca (Ex ia), a prova di esplosione (Ex d), antiscintilla (Ex nA)

    • Elevato grado di compatibilità dell'inserto e design secondo DIN 43772

    • Collo di estensione per proteggere il...

  • Campo applicativo

    • Applicazioni pesanti

    • Industria petrolchimica

    • Campo di misura: da -200 a +600 °C (da -328 a 1112 °F)

    • Pressione statica fino a 75 bar a seconda della connessione al processo utilizzata

    • Classe di protezione: IP68

Caratteristiche e specifiche

Indietro

Details

  • Principio di misura

    Termoresistenza

  • Caratteristica / Applicazione

    versione metrica

    armatura di temperatura modulare

    per uso gravoso

    utilizzabile con inserti StrongSense
    adatto ad area pericolosa

    con collo

    incl. pozzetto/tubo di protezione (metallico)

  • Pozzetto termometrico

    tubo di protezione saldato

  • Ingresso / Sonda

    isolamento minerale (MI), flessibile

  • Diametro esterno tubo di protezione/Inserto

    9,0 mm (0,35'')

    11,0 mm (0,43'')

    12,0 mm (0,47'')

  • Lunghezza su richiesta (mm)

    fino a 10.000,00 mm (393,70'')

  • Materiale tubo di protezione/pozzetto

    1.4404 (316L)

    1.4571 (316Ti)

    AlloyC276 (2.4819)

  • Rivestimento opzionale

    Non definito

  • Attacco al processo

    filettatura maschio:

    G1/2"

    G3/4"

    G1"

    NPT1/2"

    NPT3/4"

    M20x1,5

    adattatore a pressione:

    G1/2"

    flangia:

    ASME 1" 150 RF (B16.5)

    ASME 1" 300 RF (B16.5)

    DN25 PN40 B1 (EN1092)

    DN40 PN40 B1(EN1092)

    DN50 PN40 B1 (EN1092)

  • Forma della punta

    rettilineo

    ridotto

    rastremato

  • Rugosità della superficie Ra

    Non definito

  • Range di misura / operatività

    PT100 TF StrongSens:

    -50 °C ...500 °C

    (-58 °F ...932 °F)

    PT100 WW:

    -200 °C ...600 °C

    (-328 °F ...1.112 °F)

    PT100 TF:

    -50 °C ...400 °C

    (-58 °F ...752 °F)

  • Max pressione di processo a 20°C

    a 20 °C: 100 bar (1.450 psi)

  • Precisione

    classe A secondo IEC 60751

    classe AA secondo IEC 60751

  • Miglior tempo di risposta

    in base alla configurazione

    t50 = 8 s

    t90 = 21 s

  • Trasmettitore da testa

    sì (4 … 20 mA; HART; PROFIBUS PA; FOUNDATION FIELDBUS)

  • Approvazioni Ex

    ATEX II

    IECEx

    NEPSI

    EAC Ex

    Antideflagrante

  • Certificazione

    Metrologia Gost

    SIL (solo trasmettitore)

Documenti / Manuali / Software

Accessori / Parti di ricambio

Nr
Order code
Specification
  • C
  • A
    • Nr A Order code TPR100-

      Insert TPR100

      Mineral insulated cable (MgO). Replaceable insert acc.EN60751. max. measuring range: -200...600oC (depending on configuration).

    • Nr A Order code TPR300-

      Insert TPR300

      Replaceable insert (MgO) to use with TR6x line. max. measuring range: -200...600oC (depending on configuration).

  • E
    • Nr E Order code TW10-

      Thermowell TW10

      Product being phased out, limited availability. Screw in. Protection tube acc. DIN43772/2G+3G, welded version.

    • Nr E Order code TW11-

      Thermowell TW11

      Product being phased out, limited availability. to screw in Pipe-version, welded, DIN 43772 / 2G + 3G.

    • Nr E Order code TW12-

      Thermowell TW12

      Product being phased out, limited availability. screw in. Protection tube acc. DIN43772/2+3, without neck, welded version.

    • Nr E Order code TW13-

      Thermowell TW13

      Product being phased out, limited availability. with flange connection. Protection tube acc. DIN43772/2F+3F, welded version.

  • F
  • B
    • Nr B Order code TMT84-

      iTEMP TMT84, Transmitter PA

      Dual sensor input. Advanced diagnostics:sensor monitoring. PROFIBUS PA Profile 3.02. Galvanic isolation 2kV. Application: RTD, TC, Ohm, mV. Current consumption: 11 mA. Mounting: head form B, DIN EN50446. Factory setup: CH1: Pt100, 3-wire, oC. CH2: inactive. Differing configuration optional selectable.

    • Nr B Order code TMT85-

      iTEMP TMT85, Transmitter FF

      Dual sensor input. Advanced diagnostics: sensor monitoring. FOUNDATION Fieldbus protocol Galvanic isolation 2 kV. Application: RTC, TC, Ohm, mV. Current consumption: 11 mA. Mounting: head form B, DIN EN50446. Factory setup: CH1: Pt100, 3-wire, oC. CH2: inactive. Differing configuration optional selectable.

    • Nr B Order code TID10-

      Display for head transmitter TID10

      to plug on. Dot-Matrix measured value display. 12 DIP-switches buttom side. Settings: FF: Simulation, Write Lock. PA: Bus address, Write Lock. Compatible: TMT85, TMT84, TMT82.

    • Order code READWIN-

      Readwin 2000 Operation + Read. software

    • Order code TXU10-

      Configuration kit TXU10-

      for PC-programmable devices. set-up programme+interface cable for PC with USB-Port.

    • Order code FXA195-

      Commubox FXA195

      Modem to connect HART field devices to a computer via USB. Commissioning of field devices with software tool. :: To connect to a intrinsically safe signal circuit. :: SIL2, IEC61508.

  • D
    • Nr D Order code TA30H-

      Terminal Head TA30H

      Retainer for terminal block or head transmitter + optional display. Design: explosion proof. Cover: screwed, optional window. Material: aluminium. Coating: polyester powder-coating. Colour: body blue, cover grey. Ambient temp.: -50 150 oC (housing). Protection: IP66/68, NEMA 4X (housing). Protection Ex d/XP: IP66/67 (housing).

  • B
    • Nr B Order code TMT180-

      iTEMP TMT180, Head Transmitter Pt100

      Temperature transmitter,PC-programable. Application: RTD. 2-wire 4-20mA. Fault reaction: NAMUR NE 43. Mounting: head form B, DIN EN50446. UL listed.

    • Nr B Order code TMT181-

      iTEMP TMT181, Head Transmitter PCP

      Product being phased out, limited availability. Temperature transmitter,PC-programmable. Application: RTD, TC, Ohm, mV. 2-wire 4-20mA, galvanic isolation. Fault reaction: NAMUR NE 43. Mounting: head form B, DIN EN50446. UL listed.

    • Nr B Order code TMT182-

      iTEMP TMT182, Head Transmitter HART

      Product being phased out, limited availability. Temperature transmitter, Protocol HART. Application: RTD, TC, Ohm, mV. 2-wire 4-20mA, galvanicisolation. Fault reaction: NAMUR NE 43. Mounting: head form B, DIN EN50446. UL listed.

    • Nr B Order code TMT82-

      iTEMP TMT82, Transmitter HART

      2-wire temperature transmitter. Dual universal sensor input. Galvanic isolation 2kV (input/output). Application: RTD, TC, Ohm and mV. ::Highly reliable due to drift detection and sensor back up. ::Optional also for safety critical applications by means of SIL 2/3 acc. to IEC61508.
