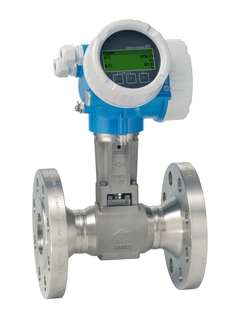

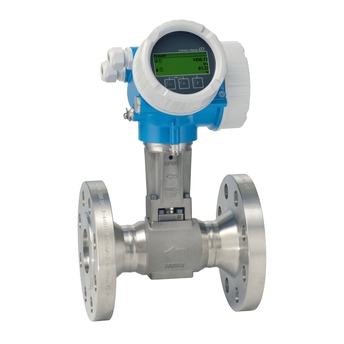

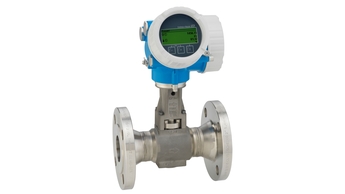

Proline Prowirl F 200 / 7F2B

Caratteristiche e specifiche

Indietro

Details

  • Principio di misura

    Vortice

  • Nome del prodotto

    Misuratore di portata per misure accurate del flusso di vapore, con rilevamento del vapore umido,
    disponibile in versione compatta o separata. Misura di temp. integrata per portata
    massica/portata di energia del vapore saturo. Adatto a un'ampia gamma di applicazioni; ottimizzato per applicazioni con vapore.

  • Caratteristiche del sensore

    Massima sicurezza di processo – versione dualsens per misure ridondanti. Alta disponibilità – robustezza collaudata, resistenza a vibrazioni, sbalzi di temperatura e colpi d'ariete. Non necessita di manutenzione – taratura a vita. Rilevamento e misura del vapore umido per DN 25 ... 100 (1 ... 4"). Compensazione del tratto in entrata.

  • Caratteristiche del trasmettitore

    Cablaggio del dispositivo semplificato – vano connessioni separato. Funzionamento sicuro – nessuna necessità di aprire lo strumento grazie al display con Touch Control, retroilluminazione. Funzione di verifica integrata – Heartbeat Technology. Modulo display con funzione di trasferimento dati. Custodia robusta con vano doppio.

  • Diametro

    DN 15...300 (½...12")

  • Materiali delle parti bagnate

    Misuratore: 1.4408 (C3FM); CX2MW simile ad Alloy C22, 2.4602
    Sensore DSC: 1.4435 (316/316L); UNS N06022 simile ad Alloy C22, 2.4602
    Connessione: 1.4404 (F316/F316L); CX2MW simile ad Alloy C22, 2.4602; 1.4408 (CF3M)

  • Variabili misurate

    Portata volumetrica, portata massica, portata volumetrica compensata, portata di energia, differenza di portata di energia, temperatura

  • Errore di misura massimo

    Portata volumetrica (liquidi): ±0,75 %
    Portata volumetrica (vapore, gas): ±1,00 %
    Portata massica (liquidi): ±0,85%
    Portata massica (vapore, gas): ±1,7 %

  • Campo di misura

    Liquidi: 0,16...2412 m³/h (0.09...1420 ft³/min)
    a seconda del fluido: acqua con 1 bar a, 20 °C (14.5 psi a, 68° F)
    Vapore, gas: 2...32 166 m³/h (1.18...18 932 ft³/min)
    a seconda del fluido: vapore con 180 °C, 10 bar a (356 °F, 145 psi a); aria con 25 °C, 4,4 bar a (77 °F, 63.8 psi a)

  • Campo di pressione

    PN 40, Classe 300, 20K

  • Temperatura di processo

    Standard: –40...+260 °C (–40...+500 °F)
    Alte/basse temperature (opzione): –200...+400 °C (–328...+752 °F)
    Alte/basse temperature (su richiesta): –200...+450 °C (–328...+842 °F)

  • Temperatura ambiente

    Versione compatta (standard): –40...+80 °C (–40...+176 °F)
    Versione compatta (opzione): –50...+80 °C (–58...+176 °F)
    Versione separata (standard): –40...+85 °C (–40...+185 °F)
    Versione separata (opzione): –50...+85 °C (–58...+185 °F)

  • Materiale del corpo del sensore

    Vano collegamenti del sensore: AlSi10Mg, con rivestimento; 1.4408 (CF3M)

  • Materiale della custodia del trasmettitore

    AlSi10Mg, rivestito, 1.4404 (316L)

  • Protezione elettronica

    Versione compatta: IP66/67, custodia Type 4X
    Sensore versione separata: IP66/67, custodia Type 4X
    Trasmettitore versione separata: IP66/67, custodia Type 4X

  • Display / Operazione

    Display retroilluminato a 4 righe con Touch Control (operatività dall'esterno)
    Possibilità di configurazione tramite display locale e tool operativi
    Disponibile display separato

  • Uscite

    4‐20 mA HART (passiva)
    4‐20 mA (passiva)
    Uscita impulsi/frequenza/stato (passiva)

  • Ingressi

    Ingresso in corrente 4‐20 mA (passivo)

  • Comunicazione

    HART, PROFIBUS PA, FOUNDATION Fieldbus

  • Alimentazione

    c.c. 12...35 V (4‐20 mA HART con/senza uscita impulsi/frequenza/stato)
    c.c. 12...30 V (4‐20 mA HART, 4‐20 mA)
    c.c. 12...35 V (4‐20 mA HART, uscita impulsi/frequenza/stato, ingresso 4‐20 mA)
    c.c. 9...32 V (PROFIBUS PA, uscita impulsi/frequenza/stato)

  • Approvazioni Ex

    ATEX, IECEx, cCSAus, EAC

  • Sicurezza funzionale

    Sicurezza funzionale secondo IEC 61508, valida per applicazioni di sicurezza in conformità a IEC 61511

  • Certificati e approvazioni metrologiche

    Taratura eseguita in laboratori accreditati (secondo ISO/IEC 17025)

    La Heartbeat Technology soddisfa i requisiti di verifica tracciabile previsti dalla norma ISO 9001:2008 – Sezione 7.6 a (attestazione TÜV)

  • Certificati e approvazioni per pressione

    PED, CRN, AD 2000

  • Certificati dei materiali

    Certificato materiali 3.1
    NACE MR0175/MR0103, PMI (su richiesta); prova di saldatura secondo ISO 15614‐1, simile a ASME IX (su richiesta)

  • Principio di misura

    Vortice

  • Nome del prodotto

    Misuratore di portata per misure accurate del flusso di vapore, con rilevamento del vapore umido,
    disponibile in versione compatta o separata. Misura di temp. integrata per portata
    massica/portata di energia del vapore saturo. Adatto a un'ampia gamma di applicazioni; ottimizzato per applicazioni con vapore.

  • Caratteristiche del sensore

    Massima sicurezza di processo – versione dualsens per misure ridondanti. Alta disponibilità – robustezza collaudata, resistenza a vibrazioni, sbalzi di temperatura e colpi d'ariete. Non necessita di manutenzione – taratura a vita. Rilevamento e misura del vapore umido per DN 25 ... 100 (1 ... 4"). Compensazione del tratto in entrata.

  • Caratteristiche del trasmettitore

    Cablaggio del dispositivo semplificato – vano connessioni separato. Funzionamento sicuro – nessuna necessità di aprire lo strumento grazie al display con Touch Control, retroilluminazione. Funzione di verifica integrata – Heartbeat Technology. Modulo display con funzione di trasferimento dati. Custodia robusta con vano doppio.

  • Diametro

    DN 15...300 (½...12")

  • Materiali delle parti bagnate

    Misuratore: 1.4408 (C3FM); CX2MW simile ad Alloy C22, 2.4602
    Sensore DSC: 1.4435 (316/316L); UNS N06022 simile ad Alloy C22, 2.4602
    Connessione: 1.4404 (F316/F316L); CX2MW simile ad Alloy C22, 2.4602; 1.4408 (CF3M)

  • Variabili misurate

    Portata volumetrica, portata massica, portata volumetrica compensata, portata di energia, differenza di portata di energia, temperatura

  • Errore di misura massimo

    Portata volumetrica (liquidi): ±0,75 %
    Portata volumetrica (vapore, gas): ±1,00 %
    Portata massica (liquidi): ±0,85%
    Portata massica (vapore, gas): ±1,7 %

  • Campo di misura

    Liquidi: 0,16...2412 m³/h (0.09...1420 ft³/min)
    a seconda del fluido: acqua con 1 bar a, 20 °C (14.5 psi a, 68° F)
    Vapore, gas: 2...32 166 m³/h (1.18...18 932 ft³/min)
    a seconda del fluido: vapore con 180 °C, 10 bar a (356 °F, 145 psi a); aria con 25 °C, 4,4 bar a (77 °F, 63.8 psi a)

  • Campo di pressione

    PN 40, Classe 300, 20K

  • Temperatura di processo

    Standard: –40...+260 °C (–40...+500 °F)
    Alte/basse temperature (opzione): –200...+400 °C (–328...+752 °F)
    Alte/basse temperature (su richiesta): –200...+450 °C (–328...+842 °F)

  • Temperatura ambiente

    Versione compatta (standard): –40...+80 °C (–40...+176 °F)
    Versione compatta (opzione): –50...+80 °C (–58...+176 °F)
    Versione separata (standard): –40...+85 °C (–40...+185 °F)
    Versione separata (opzione): –50...+85 °C (–58...+185 °F)

  • Materiale del corpo del sensore

    Vano collegamenti del sensore: AlSi10Mg, con rivestimento; 1.4408 (CF3M)

  • Materiale della custodia del trasmettitore

    AlSi10Mg, rivestito, 1.4404 (316L)

  • Protezione elettronica

    Versione compatta: IP66/67, custodia Type 4X
    Sensore versione separata: IP66/67, custodia Type 4X
    Trasmettitore versione separata: IP66/67, custodia Type 4X

  • Display / Operazione

    Display retroilluminato a 4 righe con Touch Control (operatività dall'esterno)
    Possibilità di configurazione tramite display locale e tool operativi
    Disponibile display separato

  • Uscite

    4‐20 mA HART (passiva)
    4‐20 mA (passiva)
    Uscita impulsi/frequenza/stato (passiva)

  • Ingressi

    Ingresso in corrente 4‐20 mA (passivo)

  • Comunicazione

    HART, PROFIBUS PA, FOUNDATION Fieldbus

  • Alimentazione

    c.c. 12...35 V (4‐20 mA HART con/senza uscita impulsi/frequenza/stato)
    c.c. 12...30 V (4‐20 mA HART, 4‐20 mA)
    c.c. 12...35 V (4‐20 mA HART, uscita impulsi/frequenza/stato, ingresso 4‐20 mA)
    c.c. 9...32 V (PROFIBUS PA, uscita impulsi/frequenza/stato)

  • Approvazioni Ex

    ATEX, IECEx, cCSAus, EAC

  • Altri certificati e approvazioni


  • Sicurezza funzionale

    Sicurezza funzionale secondo IEC 61508, valida per applicazioni di sicurezza in conformità a IEC 61511

  • Certificati e approvazioni metrologiche

    Taratura eseguita in laboratori accreditati (secondo ISO/IEC 17025)

    La Heartbeat Technology soddisfa i requisiti di verifica tracciabile previsti dalla norma ISO 9001:2008 – Sezione 7.6 a (attestazione TÜV)

  • Certificati e approvazioni per pressione

    PED, CRN, AD 2000

  • Certificati dei materiali

    Certificato materiali 3.1
    NACE MR0175/MR0103, PMI (su richiesta); prova di saldatura secondo ISO 15614‐1, simile a ASME IX (su richiesta)

  • Principio di misura

    Vortice

  • Nome del prodotto

    Misuratore di portata per misure accurate del flusso di vapore, con rilevamento del vapore umido,
    disponibile in versione compatta o separata. Misura di temp. integrata per portata
    massica/portata di energia del vapore saturo. Adatto a un'ampia gamma di applicazioni; ottimizzato per applicazioni con vapore.

  • Caratteristiche del sensore

    Massima sicurezza di processo – versione dualsens per misure ridondanti. Alta disponibilità – robustezza collaudata, resistenza a vibrazioni, sbalzi di temperatura e colpi d'ariete. Non necessita di manutenzione – taratura a vita. Rilevamento e misura del vapore umido per DN 25 ... 100 (1 ... 4"). Compensazione del tratto in entrata.

  • Caratteristiche del trasmettitore

    Cablaggio del dispositivo semplificato – vano connessioni separato. Funzionamento sicuro – nessuna necessità di aprire lo strumento grazie al display con Touch Control, retroilluminazione. Funzione di verifica integrata – Heartbeat Technology. Modulo display con funzione di trasferimento dati. Custodia robusta con vano doppio.

  • Diametro

    DN 15...300 (½...12")

  • Materiali delle parti bagnate

    Misuratore: 1.4408 (C3FM); CX2MW simile ad Alloy C22, 2.4602
    Sensore DSC: 1.4435 (316/316L); UNS N06022 simile ad Alloy C22, 2.4602
    Connessione: 1.4404 (F316/F316L); CX2MW simile ad Alloy C22, 2.4602; 1.4408 (CF3M)

  • Variabili misurate

    Portata volumetrica, portata massica, portata volumetrica compensata, portata di energia, differenza di portata di energia, temperatura

  • Errore di misura massimo

    Portata volumetrica (liquido): ±0,75%
    Portata volumetrica (vapore, gas): ±1,00%
    Portata massica (liquido): ±0,85%
    Portata massica (vapore, gas): ±1,7%

  • Campo di misura

    Liquidi: 0,16 ... 2412 m³/h (0.09 ... 1420 ft³/min)
    Dipende dal fluido: acqua con 1 bar a, 20 °C (14.5 psi a, 68° F)
    Vapore, gas: 2 ... 32 166 m³/h (1.18 ... 18 932 ft³/min)
    Dipende dal fluido: vapore con 180 °C, 10 bar a (356 °F, 145 psi a); aria con 25 °C, 4,4 bar a (77 °F, 63.8 psi a)

  • Campo di pressione

    PN 40, Classe 300, 20K

  • Temperatura di processo

    Standard: –40 … +260 °C (–40 …+500 °F)
    Alta/bassa temperatura (in opzione):–200 … +400 °C (–328 … +752 °F)
    Alta/bassa temperatura (su richiesta): –200 … +450 °C (–328 … +842 °F)

  • Temperatura ambiente

    Versione compatta (standard): -40 ... +80 °C (-40 ... +176 °F)
    Versione compatta (opzionale): -50 ... +80° C (-58 a +176° F)
    Versione separata (standard): -40 ... +85° C (-40 ... 185° F)
    Versione separata (opzionale): -50 ... +85 °C ( -58 ... 185° F)

  • Materiale del corpo del sensore

    Custodia di connessione del sensore: AlSi10Mg, rivestita; 1.4408 (CF3M)

  • Materiale della custodia del trasmettitore

    AlSi10Mg, rivestita; 1.4404 (316L)

  • Protezione elettronica

    Versione compatta: IP66/67, custodia Type 4x
    Sensore in versione separata: IP66/67, custodia Type 4x
    Trasmettitore in versione separata: IP66/67, custodia Type 4x

  • Display / Operazione

    Display a 4 righe retroilluminato con touch control (controllo dall'esterno)
    Configurazione eseguibile mediante display locale e tool operativi
    Disponibile display separato

  • Uscite

    4-20 mA HART (passiva)
    4-20 mA (passiva)
    Uscita impulsi/frequenza/contatto (passiva)

  • Ingressi

    Ingresso in corrente 4‐20 mA (passivo)

  • Comunicazione

    HART, PROFIBUS PA, Fieldbus Foundation

  • Alimentazione

    12 ... 35 V c.c. (4-20 mA HART con/senza uscita impulsi/frequenza/contatto)
    12 ... 30 V c.c. (4-20 mA HART, 4-20 mA)
    12 ... 35 V c.c. (4 -20 mA HART,uscita impulsi/frequenza/contatto, ingresso 4-20 mA)
    9 ... 32 V c.c. (PROFIBUS PA, uscita impulsi/frequenza/contatto)

  • Approvazioni Ex

    ATEX, IECEx, cCSAus, EAC

  • Altri certificati e approvazioni


  • Sicurezza funzionale

    Sicurezza funzionale secondo IEC 61508, valida per applicazioni di sicurezza in conformità a IEC 61511

  • Certificati e approvazioni metrologiche

    Taratura eseguita in laboratori accreditati (secondo ISO/IEC 17025)

    La Heartbeat Technology soddisfa i requisiti di verifica tracciabile previsti dalla norma ISO 9001:2008 – Sezione 7.6 a (attestazione TÜV)

  • Certificati e approvazioni per pressione

    PED, CRN, AD 2000

  • Certificati dei materiali

    Certificato materiali 3.1
    NACE MR0175/MR0103, PMI (su richiesta); prova di saldatura secondo ISO 15614‐1, simile a ASME IX (su richiesta)
