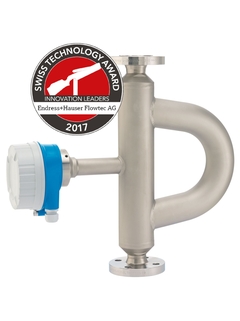

Proline Promass Q 500
Coriolis-Durchflussmessgerät

Coriolis

Innovativer Spezialist für anspruchsvolle Anwendungen, als Getrenntausführung mit bis zu 4 I/Os.
Gesicherte Messqualität – höchste Genauigkeit bei Masse-, Volumenfluss und Dichte.
Höchste Messleistung für Eichbetrieb, Dichte und unter schwierigen Prozessbedingungen.

Optimierte Messleistung bei Flüssigkeiten mit Gaseinschlüssen– „Multi-Frequency Technology“ (MFT). Weniger Prozessmessstellen – multivariable Messung (Durchfluss, Dichte, Temperatur). Platzsparende Montage – keine Ein-/Auslaufstrecken nötig.
Massefluss: Messabweichung ±0,05 % (PremiumCal). Dichte: Messabweichung ±0,2 kg/m³. Hoher Turndown, da geringer Druckverlust/Nullpunkt.

Voller Zugriff auf Prozess- und Diagnoseinformationen – zahlreiche, frei kombinierbare I/Os und Feldbusse. Reduzierte Komplexität und Varianz – frei konfigurierbare I/O-Funktionalität. Integrierte Verifizierung – Heartbeat Technology.

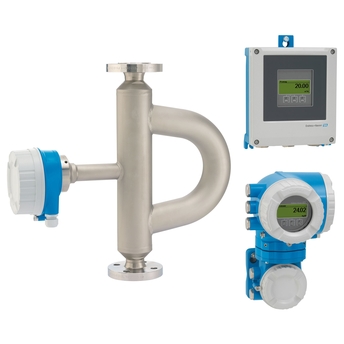

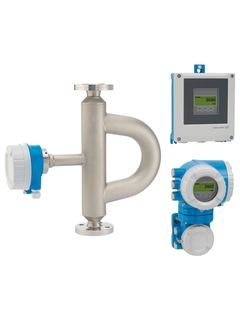

Getrenntausführung mit bis zu 4 I/Os. Beleuchtete Anzeige mit Touch Control, WLAN-Zugriff. Standardkabel zwischen Messaufnehmer und -umformer.

DN 25...250(1...10")

Messrohr: 1.4404 (316/316L); rostfreier Stahl für kryogene Anwendungen
Anschluss: 1.4404 (316/316L)

Massefluss, Dichte, Temperatur, Volumenfluss, Normvolumenfluss, Normdichte, Konzentration

Massefluss (Flüssigkeit): ±0,10 % (Standard), 0,05 % (Option)
Volumenfluss (Flüssigkeit): ±0,10 %
Massefluss (Gas): ±0.25 %
Dichte (Flüssigkeit): ±0.2 kg/m³ (Standard), ±0.1 kg/m³ (Option)

0...2 400 000 kg/h (0...88183 lb/min)

PN 100, Class 600, 63K

Standard: –50...+205°C (–58...+401 °F)
Option: –196...+150 °C (–321...+302 °F)

Standard: - 4...+60 °C (–4...+140 °F)
Option:–60...+60 °C (–76...+140 °F)

1.4404 (316L), höchste Korrosionsbeständigkeit
Anschlussgehäuse Messaufnehmer (Standard): AlSi10Mg, beschichtet
Anschlussgehäuse Messaufnehmer (Option): 1.4301 (304); 1.4404 (316L) 1.4409 (CF3M), ähnlich zu 316L

AlSi10Mg, beschichtet; 1.4409 (CF3M) ähnlich zu 316L; Polycarbonat

IP66/67, Type 4X enclosure
Messaufnehmer-Getrenntausführung: IP69

4-zeilige, beleuchtete Anzeige mit Touch Control (Bedienung von außen)
Konfiguration via Vor-Ort-Anzeige und Bedientools möglich

4 Ausgänge
4-20 mA HART (aktiv/passiv)
4-20 mA (aktiv/passiv)
Impuls/Frequenz/Schaltausgang (aktiv/passiv)
Relaisausgang

Statuseingang
4-20mA-Eingang

HART, PROFIBUS DP, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485, MODBUS TCP over Ethernet-APL, PROFINET, PROFINET over Ethernet-APL, Ethernet/IP, OPC-UA

DC 24 V
AC 100...230 V
AC 100...230 V / DC 24 V (nicht explosionsgefährdeter Bereich)

ATEX, IECEx, cCSAus, NEPSI, INMETRO, EAC, KC

CE-Zeichen, C-Tick Zeichen, EAC Kennzeichnung

Funktionale Sicherheit entsprechend IEC 61508, einsetzbar in sicherheitstechnischen Anwendungen gemäss IEC 61511

Kalibrierung durchgeführt auf akkreditierten Kalibrieranlagen (gemäß ISO/IEC 17025)
Heartbeat Technology erfüllt die Anforderung an die messtechnische Rückführbarkeit gemäß ISO 9001:2015, Kapitel 7.1.5.2 a (TÜV SÜD Bescheinigung)
MI-005 (Flüssigkeiten ausser Wasser, Kohlenwasserstoffe, LPG, Kryogene Flüssigkeiten)
OIML R117 (Flüssigkeiten ausser Wasser, LPG, Kryogene Flüssigkeiten)
NTEP (Flüssigkeiten ausser Wasser, Kryogene Flüssigkeiten)

LR-Zulassung, DNV Zulassung, ABS Zulassung, BV Zulassung, CCS Zulassung

PED, CRN, AD 2000

3.1-Material
NACE MR0175/MR0103, PMI; Schweißtest gemäß EN ISO, ASME, NORSOK

3-A, EHEDG, cGMP

Coriolis

Innovativer Spezialist für anspruchsvolle Anwendungen, als Getrenntausführung mit bis zu 4 I/Os.
Gesicherte Messqualität – höchste Genauigkeit bei Masse-, Volumenfluss und Dichte.
Höchste Messleistung für Eichbetrieb, Dichte und unter schwierigen Prozessbedingungen.

Optimierte Messleistung bei Flüssigkeiten mit Gaseinschlüssen– „Multi-Frequency Technology“ (MFT). Weniger Prozessmessstellen – multivariable Messung (Durchfluss, Dichte, Temperatur). Platzsparende Montage – keine Ein-/Auslaufstrecken nötig.
Massefluss: Messabweichung ±0,05 % (PremiumCal). Dichte: Messabweichung ±0,2 kg/m³. Hoher Turndown, da geringer Druckverlust/Nullpunkt.

Voller Zugriff auf Prozess- und Diagnoseinformationen – zahlreiche, frei kombinierbare I/Os und Feldbusse. Reduzierte Komplexität und Varianz – frei konfigurierbare I/O-Funktionalität. Integrierte Verifizierung – Heartbeat Technology.
Getrenntausführung mit bis zu 4 I/Os. Beleuchtete Anzeige mit Touch Control, WLAN-Zugriff. Standardkabel zwischen Messaufnehmer und -umformer.

LR-Zulassung, DNV Zulassung, ABS Zulassung, BV Zulassung

Coriolis

Innovativer Spezialist für anspruchsvolle Anwendungen, als Getrenntausführung mit bis zu 4 I/Os.
Gesicherte Messqualität – höchste Genauigkeit bei Masse-, Volumenfluss und Dichte.
Höchste Messleistung für Eichbetrieb, Dichte und unter schwierigen Prozessbedingungen.

Optimierte Messleistung bei Flüssigkeiten mit Gaseinschlüssen– „Multi-Frequency Technology“ (MFT). Weniger Prozessmessstellen – multivariable Messung (Durchfluss, Dichte, Temperatur). Platzsparende Montage – keine Ein-/Auslaufstrecken nötig.
Massefluss: Messabweichung ±0,05 % (PremiumCal). Dichte: Messabweichung ±0,2 kg/m³. Hoher Turndown, da geringer Druckverlust/Nullpunkt.

Voller Zugriff auf Prozess- und Diagnoseinformationen – zahlreiche, frei kombinierbare I/Os und Feldbusse. Reduzierte Komplexität und Varianz – frei konfigurierbare I/O-Funktionalität. Integrierte Verifizierung – Heartbeat Technology.
Getrenntausführung mit bis zu 4 I/Os. Beleuchtete Anzeige mit Touch Control, WLAN-Zugriff. Standardkabel zwischen Messaufnehmer und -umformer.

DN...250(1...10")

Messrohr: 1.4404 (316/316L); rostfreier Stahl für kryogene Anwendungen
Anschluss: 1.4404 (316/316L)

Massefluss, Dichte, Temperatur, Volumenfluss, Normvolumenfluss, Normdichte, Konzentration

Massefluss (Flüssigkeit): ±0,10 % (Standard), 0,05 % (Option)
Volumenfluss (Flüssigkeit): ±0,10 %
Massefluss (Gas): ±0.25 %
Dichte (Flüssigkeit): ±0.2 kg/m³ (Standard), ±0.1 kg/m³ (Option)

0...2 400 000 kg/h (0...88183 lb/min)

PN 100, Class 600, 63K

Standard: –50...+205°C (–58...+401 °F)
Option: –196...+150 °C (–321...+302 °F)

Standard: - 4...+60 °C (–4...+140 °F)
Option:–60...+60 °C (–76...+140 °F)

1.4404 (316L), höchste Korrosionsbeständigkeit
Anschlussgehäuse Messaufnehmer (Standard): AlSi10Mg, beschichtet
Anschlussgehäuse Messaufnehmer (Option): 1.4301 (304); 1.4404 (316L) 1.4409 (CF3M), ähnlich zu 316L

AlSi10Mg, beschichtet; 1.4409 (CF3M) ähnlich zu 316L; Polycarbonat

Messaufnehmer-Getrenntausführung (Standard): IP66/67, Type 4X enclosure
Messaufnehmer-Getrenntausführung (Option): IP69
Messumformer-Getrenntausführung: IP66/67, Type 4X enclosure

4-zeilige, beleuchtete Anzeige mit Touch Control (Bedienung von außen)
Konfiguration via Vor-Ort-Anzeige und Bedientools möglich

4 Ausgänge
4-20 mA HART (aktiv/passiv)
4-20 mA (aktiv/passiv)
Impuls/Frequenz/Schaltausgang (aktiv/passiv)
Relaisausgang

Statuseingang
4-20mA-Eingang

HART, PROFIBUS DP, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485, MODBUS TCP over Ethernet-APL, PROFINET, PROFINET over Ethernet-APL, Ethernet/IP, OPC-UA

ATEX, IECEx, cCSAus, NEPSI, INMETRO, EAC

ATEX, IECEx, cCSAus, NEPSI, INMETRO, EAC, KC

CE-Zeichen, C-Tick Zeichen, EAC Kennzeichnung
Heartbeat Technology erfüllt die Anforderung an die messtechnische Rückführbarkeit gemäß ISO 9001:2015, Kapitel 7.1.5.2 a (TÜV SÜD Bescheinigung)
MI-005 Flüssigkeiten ausser Wasser (Kohlenwasserstoffe, Flüssiggase, Kryogene Flüssigkeiten)
OIML R117 (Flüssigkeiten ausser Wasser, Flüssiggase, Kyrogene Flüssigkeiten)
NTEP (Flüssigkeiten ausser Wasser, Kyrogene Flüssigkeiten)
MC (Flüssigkeiten ausser Wasser, Kyrogene Flüssigkeiten)
LR-Zulassung, DNV Zulassung, ABS Zulassung, BV Zulassung
PED, CRN, AD 2000
3.1-Material
NACE MR0175/MR0103, PMI; Schweißtest gemäß EN ISO, ASME, NORSOK
3-A, EHEDG, cGMP

Coriolis

Innovativer Spezialist für anspruchsvolle Anwendungen, als Getrenntausführung mit bis zu 4 I/Os.
Gesicherte Messqualität – höchste Genauigkeit bei Masse-, Volumenfluss und Dichte.
Höchste Messleistung für Eichbetrieb, Dichte und unter schwierigen Prozessbedingungen.

Optimierte Messleistung bei Flüssigkeiten mit Gaseinschlüssen– „Multi-Frequency Technology“ (MFT). Weniger Prozessmessstellen – multivariable Messung (Durchfluss, Dichte, Temperatur). Platzsparende Montage – keine Ein-/Auslaufstrecken nötig.
Massefluss: Messabweichung ±0,05 % (PremiumCal). Dichte: Messabweichung ±0,2 kg/m³. Hoher Turndown, da geringer Druckverlust/Nullpunkt.

Voller Zugriff auf Prozess- und Diagnoseinformationen – zahlreiche, frei kombinierbare I/Os und Feldbusse. Reduzierte Komplexität und Varianz – frei konfigurierbare I/O-Funktionalität. Integrierte Verifizierung – Heartbeat Technology.
Getrenntausführung mit bis zu 4 I/Os. Beleuchtete Anzeige mit Touch Control, WLAN-Zugriff. Standardkabel zwischen Messaufnehmer und -umformer.

DN 25...250(1...10")

Messrohr: 1.4404 (316/316L), Rostfreier Stahl für kyrogene Anwendungen
Anschluss: 1.4404 (316/316L)

Massefluss, Dichte, Temperatur, Volumenfluss, Normvolumenfluss, Normdichte

Massefluss (Flüssigkeit): ±0,10 % (Standard), 0,05 % (Option)
Volumenfluss (Flüssigkeit): ±0,10 %
Massefluss (Gas): ±0.25 %
Dichte (Flüssigkeit): ±0.2 kg/m³ (Standard), ±0.1 kg/m³ (Option)

0...2 400 000 kg/h (0...88183 lb/min)

PN 100, Class 600, 63K

Standard: –50...+205°C (–58...+401 °F)
Option: –196...+150 °C (–321...+302 °F)

Standard: - 4...+60 °C (–4...+140 °F)

1.4404 (316L), höchste Korrosionsbeständigkeit
Anschlussgehäuse Messaufnehmer (Standard): AlSi10Mg, beschichtet
Anschlussgehäuse Messaufnehmer (Option): 1.4301 (304); 1.4404 (316L) 1.4409 (CF3M), ähnlich zu 316L

AlSi10Mg, beschichtet; 1.4409 (CF3M) ähnlich zu 316L; Polycarbonat

IP66/67, Type 4X enclosure
Messaufnehmer-Getrenntausführung: IP69

4‐zeilige, beleuchtete Anzeige mit Touch Control (Bedienung von außen)
Konfiguration via Vor‐Ort‐Anzeige und Bedientools möglich
Abgesetzte Anzeige erhältlich

4 Ausgänge
4-20 mA HART (aktiv/passiv)
4-20 mA WirelessHART
4-20 mA (aktiv/passiv)
Impuls/Frequenz/Schaltausgang (aktiv/passiv)
Relaisausgang

Statuseingang
4-20mA-Eingang

HART, PROFIBUS DP, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485, MODBUS TCP over Ethernet-APL, PROFINET, PROFINET over Ethernet-APL, Ethernet/IP, OPC-UA

DC 24 V
AC 100...230 V
AC 100...230 V / DC 24 V (nicht explosionsgefährdeter Bereich)

ATEX, IECEx, cCSAus, NEPSI, INMETRO, EAC, KC

CE-Zeichen, C-Tick Zeichen, EAC Kennzeichnung

Funktionale Sicherheit entsprechend IEC 61508, einsetzbar in sicherheitstechnischen Anwendungen gemäss IEC 61511

Kalibrierung durchgeführt auf akkreditierten Kalibrieranlagen (gemäß ISO/IEC 17025)
Heartbeat Technology erfüllt die Anforderung an die messtechnische Rückführbarkeit gemäß ISO 9001:2015, Kapitel 7.1.5.2 a (TÜV SÜD Bescheinigung)
MI-005 (Flüssigkeiten ausser Wasser, Kohlenwasserstoffe, LPG, Kryogene Flüssigkeiten)
OIML R117 (Flüssigkeiten ausser Wasser, LPG, Kryogene Flüssigkeiten)
NTEP (Flüssigkeiten ausser Wasser, Kryogene Flüssigkeiten)

LR-Zulassung, DNV Zulassung, ABS Zulassung, BV Zulassung, CCS Zulassung

PED, CRN, AD 2000

3.1‐Material
NACE MR0175/MR0103, PMI; Schweißtest gemäß EN ISO, ASME, NORSOK

3-A, EHEDG, cGMP
