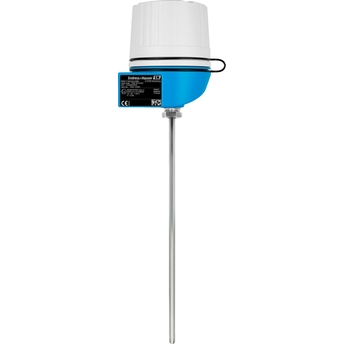

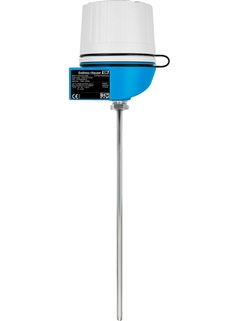

Das flexibel konfigurierbare, robuste Thermometer ist für den Einsatz in anspruchsvollen und sicherheitsrelevanten Anwendungen, wie z. B. in der Chemie-, Öl & Gas- und Energiebranche bestens geeignet. Der Einsatz eines Kopftransmitters führt zu erhöhter Genauigkeit und Zuverlässigkeit gegenüber direkt verdrahteten Sensoren. Der Sensor kann direkt prozessberührend ohne Schutzrohr oder, wenn die Applikation es erfordert, in einem Schutzrohr eingesetzt werden.
Perfekt für Basisanwendungen
Leistungsumfang
Einfache Auswahl
Optimierter Leistungsumfang für Standardanwendungen
Leistungsumfang
Einfache Auswahl
Maximaler Leistungsumfang für breiten Einsatzbereich
Leistungsumfang
Einfache Auswahl
Höchster Nutzen durch Spezialisierung auf Anwendung
Leistungsumfang
Einfache Auswahl
Variabel
| FLEX Auswahl | Leistungsumfang | Einfache Auswahl |
|---|---|---|
Fundamental Auswahl Perfekt für Basisanwendungen |
Leistungsumfang
|
Einfache Auswahl
|
Lean Auswahl Optimierter Leistungsumfang für Standardanwendungen |
Leistungsumfang
|
Einfache Auswahl
|
Extended Auswahl Maximierte Effizienz in Standardanwendungen im Life Cycle |
Leistungsumfang
|
Einfache Auswahl
|
Xpert Auswahl Herausragende Leistung für besondere Anwendungen |
Leistungsumfang
|
Einfache Auswahl
Variabel |
Klasse A nach IEC 60751
Klasse AA nach IEC 60751
t50 = 2 s
t90 = 5 s
bei 20 °C: 80 bar (1.160 psi)
PT100 TF StrongSens:
-50 °C ...500 °C
(-58 °F ...932 °F)
PT100 WW:
-200 °C ...600 °C
(-328 °F ...1.112 °F)
PT100 TF:
-50 °C ...400 °C
(-58 °F ...752 °F)
is 30.000,00 mm (1.181,10'')
Zündschutzart für den Einsatz in ex-gefährdeten Bereichen: Eigensicher (Ex ia), druckfeste Kapselung (Ex d), nicht funkend (Ex nA)
Hohe Kompatibilität und Auslegung des Messeinsatzes nach DIN 43772
Hohe Flexibilität durch modularen Aufbau mit...
Feinchemie
Petrochemie
Kraftwerke
Umwelttechnik
Messbereich: -200…+600 °C (-328…+1112 °F)
Statischer Druckbereich bis zu 75 bar in Abhängigkeit vom verwendeten Prozessanschluss
Schutzklasse: IP68
Widerstandsthermometer, EEx-d- oder EEx-ia-zertifiziert, Messeinsatz
nicht austauschbar, Prozessanschluss: verschweißtes Gewinde und
Klemmverschraubung mit Gewinde.
PCP- (4...20 mA), HART®- oder PROFIBUS-PA®-Elektronik
Modulares Thermometer, wahlweise mit RTD- oder TC-Messeinsatz, optional
mit
verschiebbarer Klemmmverschraubung
RTD / TC Thermometer
ATEX:
II1/2G Ex db IIC T6...T1 Ga/Gb
II2GEx db IIC T6...T1 Gb
II1/2D Ex ta/tb IIIC T85 °C...T450 °C Da/Db
II2D Ex tb IIIC T85 °C...T450 °C Db
IECEx:
Ex db IIC T6...T1 Ga/Gb
Ex db IIC T6...T1 Gb
Ex ta/tb IIIC T85 °C...T450 °C Da/Db
Ex tb IIIC T85 °C...T450 °C Db
Thermometers and inserts
Ex nA IIC T6...T1 Gc
RTD / TC Thermometer
1Ex d IIC T6...T1 Gb X
Ex tb IIIC 85 °C....450 °C Da X
Ga/Gb Ex d IIC T6...T1 X
Ex ta/tb IIIC 85 °C...450 °C Da/Db X
Safety instructions for electrical apparatus certified for use in
explosion-hazardous areas.
Safety instructions for electrical apparatus certified for use in
explosion-hazardous areas.
RTD/TC modular thermometers
0Ех ia IIC T6…T1 Ga Х
Ga/Gb Ех ia IIC T6…T1 Ga Х
Ех ia IIIC 85 °C…450 °C Da Х
Ех ia IIIC 85 °C…450 °C Da/Db Х
Thermometers and inserts
Ex iaIIC T1-T6 Ga, Ex iaD 20 T85-T450
ATEX II1/2, 2GD or II2G
(Ex d IIC T5, T6; Ex tD A21 IP66 T85 °C T100 °C)
Safety instructions for electrical apparatus certified for use in
explosion-hazardous areas.
Ex d IIC T1...T6 Gb
Capteurs et transmetteurs pour les industries de process
过程工业用温度传感器和温度变送器
Czujniki i przetworniki pomiarowe
do kontroli przemysłowych procesów technologicznych
Датчики температуры и преобразователи для любых
отраслей промышленности.
Termometri e trasmettitori
per l'industria di processo
Termómetros y transmisores para la industria de proceso
Thermometers and transmitters for the process industry
Proses endüstrisi için termometreler ve transmiterler
Thermometer und Transmitter für die Prozessindustrie
Thermometers and transmitters for the process industry
Ключевые особенности термометров Endress+Hauser для нефтегазовой отрасли
Специальные решения по термометрии для химической и
нефтеперерабатывающей промышленности
Produktwurzel: TR65-
Erklärungsnummer: HE_00521_01.17
Hersteller Spezifikation: RoHS
Produktwurzel: TR15-, TR24-, TR25-, TR44-, TR45-, TR46-, TR47-, TR48-, TR61-, TR62-, TR63-, TR65-, TR66-, TR88-, TC10-, TC12-, TC13-, TC15-, TC61-, TC62-, TC63-, TC65-, TC66-, TC88-, TR10-, TR11-, TR12-, TR13-
Produktwurzel: TR15-, TR13-, TR12-, TR11-, TR10-, TMT470L-, TMT162R-, TMT162C-, TMT142R-, TMT142C-, TMR35L-, TMR35-, TMR31L-, TMR31-, TM411-, TM401-, TH56-, TH55-, TH54-, TH53-, TH52-, TH51-, TR24-, TTR35-, TTR31-, TST90-, TST602-, TST487-, TST434-, TST41N-, TST414-, TST410-, TST40N-, TST310-, TST187-, TSM487-, TSM187-, TSC310-, TR88-, TR66-, TR65-, TR63-, TR62-, TR61-, TR25-, TH27-, T55-, T54-, T53-, T15-, T14-, T13-, OTR96-, OTR95-, OTR94-, OTR93-, OTR92-, OTR91-, OTR90-, OTR35-, OTR31-, MLTTS01-, MLTTS00-, GPTL-, DTT35L-, DTT35-, DTT31L-, DTT31-, TAF11-, TH18-, TH17-, TH15-, TH14-, TH13-, TH12-, TH11-, TEC420-, TC88-, TC66-, TC65-, TC63-, TC62-, TC61-, TC15-, TC13-, TC12-, TC10-, TAF16-, TAF12T-, TAF12S-, TAF12D-
Erklärungsnummer: EC_00568_01.17
Produktwurzel: TC10-, TC12-, TC13-, TR11-, TR12-, TR13-, TR15-, TR24-, TM411-, TM412-, TR10-, TR45-, TR47-, TR88-, TR66-, TR65-, TR63-, TR62-, TR61-, TST310-, TC15-, TC88-, TC66-, TC65-, TC63-, TC62-, TC61-, TSC310-, TPR100-, TPC100-, TS111-
Erklärungsnummer: EC_00177_01.16
Produktwurzel: TC61-, TC62-, TC63-, TC65-, TC66-, TR61-, TR62-, TR63-, TR65-, TR66-
Erklärungsnummer: EC_00096_02.15
Produktwurzel: TM412-, TR10-, TR11-, TR12-, TR13-, TR15-, TR24-, TR25-, TR44-, TR45-, TR46-, TR47-, TR48-, TR61-, TR62-, TR63-, TR65-, TR66-, TR88-, TST40N-, TST41N-, TST434-, TM411-, TAF11-, TAF12D-, TAF12S-, TAF12T-, TAF16-, TC10-, TC12-, TC13-, TC15-, TC61-, TC62-, TC63-, TC65-, TC66-, TC88-, TEC420-, TM101-, TM111-, TM121-, TM131-, TM401-, TM402-
Erklärungsnummer: EC_00136_02.16
Produktwurzel: TR12-, TR13-, TR15-, TR24-, TR45-, TR47-, TR61-, TR62-, TR63-, TR65-, TR66-, TR88-, TS111-, TSC310-, TST310-, TR11-, TR10-, TPR100-, TPC100-, TM412-, TM411-, TC88-, TC66-, TC65-, TC63-, TC62-, TC61-, TC15-, TC13-, TC12-, TC10-
Erklärungsnummer: EC_00177_02.16
Produktwurzel: TR11-, TR12-, TR13-, TR15-, TR24-, TR25-, TR45-, TR47-, TR61-, TR62-, TR63-, TR65-, TR66-, TR88-, TS111-, TSC310-, TST310-, TR10-, TC10-, TC12-, TC13-, TC15-, TC61-, TC62-, TC63-, TC65-, TC66-, TC88-, TEC420-, TM111-, TM131-, TM411-, TM412-, TPC100-, TPR100-
Erklärungsnummer: EC_00169_02.16
Produktwurzel: TR88-, TR66-, TR65-, TR63-, TR62-, TR61-, TR25-, TR24-, TR15-, TR13-, TR12-, TR11-, TR10-, TC88-, TC66-, TC65-, TC63-, TC62-, TC61-, TC15-, TC13-, TC12-, TC10-
Region/Land: China
Zulassungsstelle: ACMA
Zulassungsnummer: MD-17033A/09/EN
Produktwurzel: TR47-, TR48-, TR61-, TR62-, TR63-, TR65-, TR66-, TR88-, TS101-, TS111-, TST310-, TST434-, TST602-, TR45-, TR44-, TR25-, TR24-, TR15-, TR13-, TR12-, TR11-, TR10-, TPR300-, TPR100-, TM411-, TM401-, TET300-
Region/Land: Russia (TR CU)
Zulassungsstelle: EAC
Zulassungsnummer: TC RU D-DE.AZ01.B.01156
Produktwurzel: TR45-, TR47-, TR61-, TR62-, TR63-, TR65-, TR66-, TR24-, TR15-, TR13-, TR12-, TR11-, TR10-, TPR100-, TR88-
Region/Land: South Korea
Zulassungsstelle: KOSHA
Zündschutzart: Ex ia IIC T6...T1
Produktwurzel: TR12-, TR13-, TR15-, TR24-, TR45-, TR47-, TR61-, TR62-, TR63-, TR65-, TR66-, TR88-, TS111-, TSC310-, TR11-, TR10-, TPC100-, TM411-, TST310-, TPR100-, TEC420-, TC88-, TC66-, TC65-, TC63-, TC62-, TC61-, TC15-, TC13-, TC12-, TC10-
Region/Land: International (IECEx)
Zulassungsstelle: DEKRA
Zündschutzart: Ex ia IIC T6...T1 Ga, Ex ia IIC T6...T1 Ga/Gb, Ex ia IIIC Txxx°C Da, Ex ia IIIC Txxx°C Da/Db
Produktwurzel: TMT85-, TPC100-, TPR100-, TR10-, TR11-, TR12-, TR13-, TR15-, TR24-, TR45-, TR47-, TR61-, TR62-, TR63-, TR65-, TR66-, TR88-, TSC310-, TST310-, TMT84-, TMT82-, TMT162-, TMT142-, TEC420-, TC88-, TC66-, TC65-, TC63-, TC62-, TC61-, TC15-, TC13-, TC12-, TC10-, RID16-, RID14-, RIA16-, RIA15-, RIA14-
Region/Land: Indien
Zulassungsstelle: MUPS
Zündschutzart: Ex ia IIC T6...T1, Ex ia IIC T6...T4, Ex ib IIC T6...T4
Produktwurzel: TR11-, TR12-, TR13-, TR15-, TR24-, TR61-, TR62-, TR63-, TR65-, TR66-, TR88-, TS111-, TS211-, TSC310-, TST310-, TR10-, TC10-, TC12-, TC13-, TC15-, TC61-, TC62-, TC63-, TC65-, TC66-, TC88-, TM111-, TM131-, TM411-, TPC100-, TPR100-
Region/Land: China
Zulassungsstelle: NEPSI
Zündschutzart: Ex nA IIC T6...T1 Gc
Produktwurzel: TR11-, TR12-, TR13-, TR15-, TR24-, TR61-, TR62-, TR63-, TR65-, TR66-, TR88-, TSC310-, TST310-, TR10-, TPR100-, TPC100-, TC88-, TC66-, TC65-, TC63-, TC62-, TC61-, TC15-, TC13-, TC12-, TC10-
Zündschutzart: Ex d IIC T6...T1 Ga/Gb, Ex d IIC Txxx°C Gb, Ex ia IIC T6...T1 Ga, Ex ia IIC T6...T1 Ga/Gb, Ex ia IIIC Txxx°C Da, Ex ia IIIC Txxx°C Da/Db, Ex tb IIIC Txxx°C Db, Ex ta/tb IIIC Txxx°C Da/Db
Produktwurzel: TR61-, TR62-, TR63-, TR65-, TR66-, TC61-, TC62-, TC63-, TC65-, TC66-
Region/Land: Europa (ATEX)
Zulassungsstelle: CESI
Kategorie: II1/2GD, II2GD, II2G
Zündschutzart: Ex d IIC T6, Ex tD A21
Produktwurzel: TR61-, TR62-, TR63-, TR65-, TR66-
Region/Land: South Korea
Zulassungsstelle: KOSHA
Zündschutzart: Ex d IIC T6...T4
Produktwurzel: TC61-, TC62-, TC63-, TC65-, TC66-, TR61-, TR62-, TR63-, TR65-, TR66-
Region/Land: Europa (ATEX)
Zulassungsstelle: KEMA
Kategorie: II 2 D, II 2 G, II 1/2 D, II 1/2 G
Zündschutzart: Ex d IIC T6...T1 Ga/Gb, Ex d IIC T6...T1 Gb, Ex tb IIIC Txxx°C Db, Ex ta/tb IIIC Txxx°C Da/Db
Produktwurzel: TR12-, TR13-, TR15-, TR24-, TR45-, TR47-, TR61-, TR62-, TR63-, TR65-, TR66-, TR88-, TSC310-, TST310-, TR11-, TR10-, TPR100-, TPC100-, TEC420-, TC88-, TC66-, TC65-, TC63-, TC62-, TC61-, TC15-, TC13-, TC12-, TC10-
Region/Land: China
Zulassungsstelle: NEPSI
Zündschutzart: Ex ia IIC T6...T1 Ga, Ex iaD Txxx°C
Produktwurzel: TR12-, TR13-, TR15-, TR24-, TR45-, TR47-, TR61-, TR62-, TR63-, TR65-, TR66-, TR88-, TS111-, TSC310-, TST310-, TR11-, TR10-, TPR100-, TPC100-, TM411-, TEC420-, TC88-, TC66-, TC65-, TC63-, TC62-, TC61-, TC15-, TC13-, TC12-, TC10-
Region/Land: Europa (ATEX)
Zulassungsstelle: DEKRA
Kategorie: II 1/2 D, II 1/2 G, II 1 D, II 1 G
Zündschutzart: Ex ia IIC T6...T1 Ga, Ex ia IIC T6...T1 Ga/Gb, Ex ia IIIC Txxx°C Da
Produktwurzel: TR66-, TR65-, TR63-, TR62-, TR61-, TC66-, TC65-, TC63-, TC62-, TC61-
Region/Land: China
Zulassungsstelle: NEPSI
Zündschutzart: Ex d IIC T6...T4 Gb
Produktwurzel: TC61-, TC62-, TC63-, TC65-, TC66-, TR61-, TR62-, TR63-, TR65-, TR66-
Region/Land: International (IECEx)
Zulassungsstelle: KEMA
Zündschutzart: Ex d IIC T6...T1 Gb, Ex tb IIIC Txxx°C Db, Ex ta/tb IIIC Txxx°C Da/Db
Produktwurzel: TR88-, TS111-, TSM187-, TSM487-, TST187-, TST310-, TST40N-, TST410-, TST414-, TST41N-, TST434-, TST487-, TST602-, TR66-, TR65-, TR63-, TR62-, TR61-, TR25-, TR24-, TR15-, TR13-, TR12-, TR11-, TR10-, TPR300-, TPR100-
Region/Land: Russland
Zulassungsstelle: Rosstandart
Zulassungsnummer: IT.C.32.004.A_66572
Produktwurzel: TR62-, TR65-
Region/Land: International
Zulassungsstelle: BV
Beistellset kpl.TMT8x/7x (europäisch)
2x Schraube, 2x Feder, 2x Sicherungsscheibe, 1x Dichtung CDI-Stecker
iTEMP TMT84, Transmitter PA
Dual sensor input. Advanced diagnostics:sensor monitoring. PROFIBUS PA Profile 3.02. Galvanic isolation 2kV. Application: RTD, TC, Ohm, mV. Current consumption: 11 mA. Mounting: head form B, DIN EN50446. Factory setup: CH1: Pt100, 3-wire, oC. CH2: inactive. Differing configuration optional selectable.
iTEMP TMT85, Transmitter FF
Dual sensor input. Advanced diagnostics: sensor monitoring. FOUNDATION Fieldbus protocol Galvanic isolation 2 kV. Application: RTC, TC, Ohm, mV. Current consumption: 11 mA. Mounting: head form B, DIN EN50446. Factory setup: CH1: Pt100, 3-wire, oC. CH2: inactive. Differing configuration optional selectable.
Display for head transmitter TID10
to plug on. Dot-Matrix measured value display. 12 DIP-switches buttom side. Settings: FF: Simulation, Write Lock. PA: Bus address, Write Lock. Compatible: TMT85, TMT84, TMT82.
Readwin 2000 Operation + Read. software
Configuration kit TXU10-
for PC-programmable devices. set-up programme+interface cable for PC with USB-Port.
Commubox FXA195
Modem to connect HART field devices to a computer via USB. Commissioning of field devices with software tool. :: To connect to a intrinsically safe signal circuit. :: SIL2, IEC61508.
Terminal Head TA30H
Retainer for terminal block or head transmitter + optional display. Design: explosion proof. Cover: screwed, optional window. Material: aluminium. Coating: polyester powder-coating. Colour: body blue, cover grey. Ambient temp.: -50 150 oC (housing). Protection: IP66/68, NEMA 4X (housing). Protection Ex d/XP: IP66/67 (housing).
iTEMP TMT180, Head Transmitter Pt100
Temperature transmitter,PC-programable. Application: RTD. 2-wire 4-20mA. Fault reaction: NAMUR NE 43. Mounting: head form B, DIN EN50446. UL listed.
iTEMP TMT181, Head Transmitter PCP
Product being phased out, limited availability. Temperature transmitter,PC-programmable. Application: RTD, TC, Ohm, mV. 2-wire 4-20mA, galvanic isolation. Fault reaction: NAMUR NE 43. Mounting: head form B, DIN EN50446. UL listed.
iTEMP TMT182, Head Transmitter HART
Product being phased out, limited availability. Temperature transmitter, Protocol HART. Application: RTD, TC, Ohm, mV. 2-wire 4-20mA, galvanicisolation. Fault reaction: NAMUR NE 43. Mounting: head form B, DIN EN50446. UL listed.
iTEMP TMT82, Transmitter HART
2-wire temperature transmitter. Dual universal sensor input. Galvanic isolation 2kV (input/output). Application: RTD, TC, Ohm and mV. ::Highly reliable due to drift detection and sensor back up. ::Optional also for safety critical applications by means of SIL 2/3 acc. to IEC61508.
SERVICE
Spare RFID TAG
Consists of: RFID TAG, fixing wire, crimp sleeve.
Ersatzteilkit TA50-GB/NB/HB/PB/BB/CB/DB
D=6,1mm, AISI316, Inhalt: 10 Stück
