Spezifikation im Überblick
-
Ausgang
24...28 V DC
-
Spannungsversorgung
100…240 V AC/DC
Anwendungsgebiet

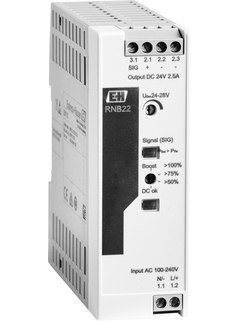

Die RNB22 ist eine kompakte, hoch effiziente, primär getaktete Stromversorgung für Hutschienen-Interfacesysteme. Sie stellt einen zuverlässigen, einphasigen Ausgang von 24 VDC / 2,5 A zur Verfügung und bietet einen Weitbereichseingang von 100 ... 240 VAC / 110 ... 250 VDC mit einem dynamischen und statischen Boost von 5 A bzw. 3,125 A.
Wird sie zusammen mit dem RNF22 Einspeise- und Fehlermeldemodul eingesetzt, bietet die RNB22 Redundanz, erhöhte Kapazität sowie eine Funktionsüberwachung, um kritische Betriebszustände zu melden, bevor Fehler auftreten.
Hoch effiziente 24 VDC / 2,5 A-Stromversorgung mit geringer Verlustleistung
Paralleler Einsatz mit RNF22 für Redundanz
Geeignet insbesondere für dezentrale Applikationen oder Schaltschränke
Platzeinsparung im Schaltschrank durch schmale und flache Bauform
Niedrige Erwärmung, kein seitlicher Abstand zu benachbarten Geräten erforderlich
Für Umgebungstemperaturen: –25 ... 70 °C (–13 ... 158 °F)
Vorteile
Sicherer und zuverlässiger einphasiger Ausgang im Leistungsbereich bis 100 W
Hohe Systemverfügbarkeit dank intelligenter, präventiver Funktionsüberwachung
Kraftvolle Leistungsreserve auch im niedrigen Leistungsbereich
Schutz vor transienten Spannungsspitzen, kurzschlussfest, leerlauffest
Werkzeugloser Einbau, beliebige Einbaulage (horizontal oder vertikal)
Fundamental Auswahl
-
Perfekt für Basisanwendungen
- Einfachste Auswahl, Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Perfekt für Basisanwendungen
- Einfachste Auswahl, Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Optimierter Leistungsumfang für Standardanwendungen
- Einfache Auswahl, Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Maximaler Leistungsumfang für breiten Einsatzbereich
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Höchster Nutzen durch Spezialisierung auf Anwendung
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
Variabel
FLEX Auswahl | Leistungsumfang | Einfache Auswahl |
---|---|---|
Fundamental Auswahl Perfekt für Basisanwendungen |
Leistungsumfang
|
Einfache Auswahl
|
Lean Auswahl Optimierter Leistungsumfang für Standardanwendungen |
Leistungsumfang
|
Einfache Auswahl
|
Extended Auswahl Maximierte Effizienz in Standardanwendungen im Life Cycle |
Leistungsumfang
|
Einfache Auswahl
|
Xpert Auswahl Herausragende Leistung für besondere Anwendungen |
Leistungsumfang
|
Einfache Auswahl
Variabel |
Vorgänger
-
-
Technische Information (TI)
RNB22
Systemstromversorgung 24 V DC / 2,5 A
