Livellostato conduttivo

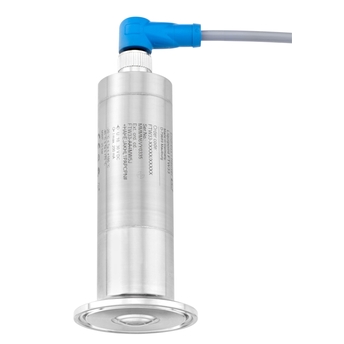

Liquipoint FTW33

Liquipoint FTW33 ©Endress+Hauser

Liquipoint FTW33 utilizzato in prodotti diversi

Liquipoint FTW33 ©Endress+Hauser
Liquipoint FTW33 ©Endress+Hauser
Liquipoint FTW33 ©Endress+Hauser
Liquipoint FTW33 ©Endress+Hauser
Liquipoint FTW33 ©Endress+Hauser
Liquipoint FTW33 ©Endress+Hauser

Sonda flush-mounted molto compatta

Il Liquipoint FTW33 è stato sviluppato per l'industria alimentare e soddisfa tutti i requisiti di igiene internazionali. Il dispositivo si adatta perfettamente anche per applicazioni industriali in tutti i settori. È destinato all'uso in applicazioni in cui è necessario il montaggio a filo parete.
Innovativo:
Fluidi a base di olio e acqua, prodotti in forma pastosa o appiccicosa
Montaggio a filo parete
Affidabile:
Compensazione attiva alla formazione di depositi
Controllo del funzionamento con magnete di test
Semplice:
Nessuna taratura o regolazione necessarie
Plug&play, senza tool di montaggio specifici
Connettività IO-Link

  • Prodotti semplici

  • Selezione, installazione e messa in funzione semplice

Eccellenza tecnica

Semplicità

  • Prodotti standard

  • Affidabilità, solidità e manutenzione ridotta

Eccellenza tecnica

Semplicità

  • Prodotti di fascia alta

  • Funzionalità e convenienza elevate

Eccellenza tecnica

Semplicità

  • Prodotti speciali

  • Progettati per applicazioni complesse

Eccellenza tecnica

Semplicità

Variabile

Selezioni FLEX Eccellenza tecnica Semplicità
  • F
  • L
  • E
  • X

Selezione Fundamental

Soddisfa le tue esigenze di misurazione di base

Eccellenza tecnica
Semplicità
  • F
  • L
  • E
  • X

Selezione Lean

Gestisci agevolmente i tuoi processi core

Eccellenza tecnica
Semplicità
  • F
  • L
  • E
  • X

Selezione Extended

Ottimizza i tuoi processi con tecnologie innovative

Eccellenza tecnica
Semplicità
  • F
  • L
  • E
  • X

Selezione Xpert

Controlla le tue applicazioni più impegnative

Eccellenza tecnica
Semplicità

Variabile

  • Sintesi delle specifiche

    • Temperatura di processo

      Standard:
      -20 ... 100°C
      Pulizia:
      -20 ... 150°C per 1h
      -4 ... 302°F per 1h

    • Pressione assoluta di processo / limite massimo di sovrapressione

      Vuoto ... 25 bar abs
      vuoto ...362,5 psi abs

please wait Loading alternative products

Selezione rapida

Scegli tra le opzioni suggerite
Sales price
  • <%label%>
  • <%feature%>
  • Process Connection
  • <%message%>

o

Configurazione individuale

Continua la selezione tra tutte le opzioni possibili
  • Vantaggi

    • Perfetto per l'industria alimentare grazie al suo design flush-mounted, che permette una perfetta pulizia all'interno delle tubazioni, anche con raschiatore

    • Misura sicura e affidabile grazie alla compensazione attiva dei depositi, che assicura una...

  • Campo applicativo

    Per l'impiego in tubi per stoccaggio, miscelazione e serbatoi di processo con o senza agitatore. Per liquidi con conducibilità elettrica> 1 S / cm o costante dielettrica> 2. Sviluppato per l'industria alimentare. E' possibile il rilevamento di schiuma...

Caratteristiche e specifiche

Indietro

Details

  • Principio di misura

    Conduttivo

  • Caratteristica / Applicazione

    Interruttore di livello compatto per l'utilizzo in tubi e serbatoi di stoccaggio, in serbatoi di miscelazione e di processo, con o senza un agitatore, per liquidi a base acqua o a base olio, con compensazione attiva dei depositi, montaggio a filo parete

  • Specialità

    Cicli CIP e SIP adatti

    Eventuale schiuma conduttiva è rilevabile o può essere neutralizzata

  • Alimentazione / Comunicazione

    10 … 30 V c.c.

  • Temperatura ambiente

    -40...70 °C

    (-40...158 °F)

  • Temperatura di processo

    Standard:
    -20 ... 100°C

    Pulizia:

    -20 ... 150°C per 1h

    -4 ... 302°F per 1h

  • Pressione assoluta di processo / limite massimo di sovrapressione

    Vuoto ... 25 bar abs

    vuoto ...362,5 psi abs

  • Parti bagnate

    Sensore: 316L

    Isolamento del sensore: PEEK

  • Attacco al processo

    Filettatura G1, G1/2, G3/4, M24

  • Connessione igienica al processo

    Clamp ISO 2852 1 … 1 1/2", 2",
    raccordo tubo DIN11851

  • Comunicazione

    c.c. PNP

  • Certificati / Approvazioni

    CSA C/US

  • Approvazioni costruzione

    EN 10204-3.1

  • Approvazioni igieniche

    3A, EHEDG

  • Opzioni

    Adattatore a saldare,

    Adattatore di processo per connessioni al processo igieniche

Documenti / Manuali / Software

Accessori / Parti di ricambio

Nr
Order code
Specification
    • Order code

      Unit is not repairable.

    • Order code 71280307

      Connettore a valvola ISO4400 M16, 4 poli

      Composto da: connettore a valvola, vite, guarnizione, anello connettore, anello adattatore. Per: FTL31/FTL33, FTW33, PMC11/PMC21, PMP11/PMP21/PMP23.

    • Order code 71280349

      Valvola ISO4400 NPTF1/2, 4-poli

      Composto da: connettore, vite, guarnizione, otturatore della valvola, adattatore. Per: FTL31/FTL33, FTW33, PMC11/PMC21, PMP11/PMP21/PMP23.

    • Order code 71280350

      Valve plug ISO4400 QUICKON, 4-pole

      Consists of: plug connector, screw, seal, Usage: FTL31/FTL33, FTW33.

    • Order code 52006263

      Connettore femmina-M12, lato cavo

      Connettore M12,lato cavo Collegamento autonomo. Per: FMB50/FMB51/FMB52/FMB53, FMB70, FTL31/FTL33, FTW23, FTW33,PMP11, PMP21, PMP51, PTC31B, PTP31B, QMW43.

    • Order code 52024216

      Cavo 4x0,34, box M12, 316L, 90o, L=5m

      Connettore M12x1 5m di cavo PVC, 316L lock Principalmente per applicazioni sanitarie. Per: FTL33, FTL50, FTL51B, FTL62/FTL64, FTL80/FTL81/FTL85, FTW23, FTW33, QMW43.

    • Order code 52018763

      Cavo 4x0,34, box M12, 316L,LED,90o,L=5m

      Presa per attacco M12 con LED integrato 5m di cavo in PVC, 316L lock. Principalmente per applicazioni sanitarie. Applicazione per dispositivi con uscita digitale.

    • Order code 52010285

      Presa connett. femm.-M12., 90°, cavo 5m

      M12 presa per connettore,lato cavo 5m di cavo PVC, Cu Sn/Ni lock. Per: FMB50/FMB51/FMB52/FMB53, FTL31/FTL33, FTL51B, FTL62/FTL64, FTW23, FTW33, PMC11, PMC21, PMC51, PMP11, PMP21/PMP23, PMP51/PMP55, PTC31B, PTP31B/PTP33B, QMW43.

    • Order code 52010156

      Chiave fissa a tubo 32AF

      Per: FTL20/FTL20H, FTL31/FTL33, FTW23/FTW33, QMW43.

    • Order code 71267011

      Magnete di prova

      Per: FTL20/20H, FTL50/50H/51/51H, FTL31/33, FTW23/FTW33.

    • Order code 71127760

      Coperchio protettivo custodia F16

      Per: FTL5x, FTL7x, FTL8x, FTM2x, FTM5x, FMI21,FMI5x, FTI5x, FTI7x, FTW3x, FDR56, FQR56, FTR20.

  • 57
    • Nr 57 Order code 71194296

      Anello di tenuta G1/2, 21x26, FA, 5 pcs.

      Guarnizione DIN7603-A. Per connessione al processo FMI51/FTI51, FTI55, FTL31/FTL33, FTW23/FTW33.

    • Nr 57 Order code 71185027

      Anello di tenuta G3/4, 27x32, FA, 5 pz.

      Guarnizione di processo DIN7603-A. Per: connessione al processo, FMI51/FMI52, FTI51/FTI52, FTI55, FTL31/FTL33, FTW23/FTWW33, FTL50/FTL50H/FTL51, FTL80/FTL81, FMP50/FMP51/FMP56, FMR62, QMW43.

    • Nr 57 Order code 52014048

      Anello di tenuta G1, 33x39 FA, 5 pcs.

      Guarnizione di processo DIN7603-A. Per: connessione al processo, FMI51/FMI52, FTI51/FTI52, FTI55, FTL31/FTL33, FTW23/FTWW33, FTL50/FTL50H/FTL51/FTL51H, FTL80/FTL81, QMW43. Manicotto scorrevole G1 316L (52003663), 316L, 3.1 (52011880), AlloyC22, 3.1 (71118691), FTL51, FTL71, FTL81, AlloyC22 (52003664), FTL51, FTL71.

    • Order code

      Weld-in adapter and correspondig sealings

    • Order code 71258357

      Adattatore a saldare G3/4, d=29, 316L

      Attacco al processo Flush mount. Per il montaggio su tubo. Materiale: 316L. Guarnizione: O-ring in silicone. Conforme alla FDA, EHEDG. Per: FTL20/FTL20H, FTL31/FTL33, FTW23, FTW33, QMW43.

    • Order code 52028295

      Weld-in adapter G3/4, d=29, 316L, 3.1

      Attacco al processo montaggio a filo Materiale: 316L, conforme FDA, EHEDG Guarnizione: O-ring Silicone Certificato di ispezione EN10204-3.1 materiale (316L parti bagnate) Per:FTL20/FTL20H, FTL31/FTL33, FTW23/FTW33,QMW43.

    • Order code 71258355

      Adattatore a saldare G3/4 d=50, 316L

      Connessione al processo Flush mount. Per il montaggio su serbatoio. Materiale: 316L. Guarnizione: O-ring in silicone. FDA, EHEDG, 3-A conforme. Per: FTL20/FTL20H, FTL31/FTL33, FTW23, FTW33, FMI51, FTI51, QMW43, 11371. Per: TMR35.

    • Order code 52018765

      Adattatore a saldare G3/4 d=50, 316L,3.1

      Attacco al processo montaggio a filo Materiale 316L. Certificato di conformità materiale EN10204-3.1 Guarnizione: O-ring Silicone FDA, EHEDG, conforme a 3-A FMI51, FTI51, FTL20/FTL20H, FTL31/FTL33, FTW23/FTW33, QMW43, 11371. Per: TMT35

    • Order code 71258358

      Adattatore a saldare G1, d=53, 316L

      Attacco al processo Flush mount Materiale: 316L. Guarnizione: O-ring in silicone. Conforme FDA, EHEDG, 3-A. Per: FMI51/FMI52, FTI51/FTI52, FTL20H, FTL31/FTL33, FTL41, FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL51B, FTL80/FTL81, FTL260, FTL330H/FTL330L, FTW23, FTW33, PMP135, PTP35, QMW43.

    • Order code 71093129

      Weld-in adapter G1, d=53, 316L, 3.1

      Attacco al processo montaggio a filo. Materiale: 316L. Cert. ispezione EN10204-3.1 Guarnizione: silicone O-ring Conforme FDA, EHEDG, 3-A. Per:FMI51/FMI52, FTI51/FTI52, FTL20H, FTL31/FTL33, FTL41, FTL50/FTL50H, FTL51/FTL51B/FTL51C/FTL51H, FTL80/FTL81, FTL260, FTL330H/FTL330L, FTW23, FTW33, PMP135, PTP35, QMW43.

    • Order code 52001051

      Adattatore a saldare G1, d=60, 316L

      Attacco al processo montaggio a filo. Materiale: 316L. Guarnizione: silicone O-ring. Approvazione FDA, EHEDG, 3A. Per: FMI51/FMI52, FTI51/FTI52, FTL20/FTL20H, FTL31/FTL33, FTL41, FTL50/FTL50H, FTL51/FTL51B/FTL51C/FTL51H, FTL80/FTL81, FTL260, FTW23, FTW33, PMP23, PMP51, PMP135, PTP33B/PTP35, QMW43, TM401/TM411, TMR35.

    • Order code 52011896

      Weld-in adapter G1, d=60, 316L, 3.1

      Attacco al processo montaggio a filo. Materiale: 316L. Guarnizione: silicone O-ring FDA, EHEDG, 3A. EN10204-3.1 certif. ispez. materiali. Per: FMI51/FMI52, FTI51/FTI52, FTL20H, FTL31/FTL33, FTL41, FTL50/FTL50H, FTL51/FTL51B/FTL51C/FTL51H, FTL80/FTL81, FTL260, FTW23, FTW33, PMP23, PMP51, PMP135, PTP33B/PTP35, QMW43, TM401/TM411, TMR35.

    • Order code 71041381

      Weld-in adapter M24 D65, 316L

      Montaggio a filo connessione al processo Foro centrale: 65mm. Materiale: 316L. Guarnizione: O-ring in EPDM FDA, EHEDG, 3-A conforme. Per: FMP53, FTL33, FTW23, FTW33, PMP23, PTP33B, QMW43.

    • Order code 71041383

      Adattatore a saldare M24 D65, 316L, 3.1

      Montaggio a filo connessione al processo Foro centrale: 65mm Materiale: 316L Certificato d'Ispezione materiale EN10204-3.1 Conforme FDA, EHEDG, 3-A. Per: FMP53, FTL33, FTW23, FTW33, PMP23, PTP33B, QMW43.

    • Order code 52021717

      O-ring 14.9x2.7 VMQ, FDA, 5 pcs.

      Materiale: silicone VMQ 75. Per: Adattatore a saldare G3/4, 316L, (71258355) montaggio su serbatoio, (71258357) montaggio su tubo, montaggio ad incasso, FTL31/FTL33, FTW23/FTWW33, QMW43, Adattatore a saldare G3/4, 316L, 3.1, (52018765) montaggio su serbatoio, (52028295) montaggio su tubo, montaggio ad incasso, FMI51, FTI51, FTL31/FTL33, FTW23/FTW33, QMW43.

    • Order code 71086117

      O-ring 14,9x2,7 VMQ, FDA, USP, 3 pezzi

      Materiale: silicone VMQ 80. USP Class VI. Per: adattatore a saldare G3/4, 316L (71258355) vesselmounting, (71258357) pipe-mounting, flush mount, FTL31/FTL33, FTW23/FTW33, QMW43, Adattatore a saldare (52018765) vesselmounting, (52028295) pipe-mounting, flush mount, FMI51, FTI51, FTL31/FTL33, FTW23/FTW33, QMW43

    • Order code 52014472

      O-ring 28,17x3,53 VMQ, FDA, 5 pcs.

      Materiale: Silicone VMQ 70. Per: adattatore a saldare G1 316L, (52001051) montaggio a filo, FMI51/FMI52, FTI51/FTI52, FTL31/FTL33, FTW23/FTW33, PMP23, PMP51, PTP33B, FTL50/FTL50H/FTL51/FTL51H, FTL80/FTL81, QMW43, Adattatore a saldare G1, 316L, 3.1, (52011896) montaggio a filo, FMI51/FMI52, FTI51/FTI52, FTL31/FTL33, FTW23/FTW33, PMP23, PMP51, PTP33B, FTL50/FTL50H/FTL51/FTL51H, FTL80/FTL81,QMW43, manicotto di scorrimento FTM21

    • Order code 71086102

      O-ring 28,17x3,53 VMQ, FDA, USP, 3 pezzi

      Material: Silicone VMQ. USP Classe VI. Per: adattatore a saldare G1 316L, (52001051) flush mount, FMI51/FMI52, FTI51/FTI52, FTL31/FTL33, FTW23/FTW33, PMP23, PMP51, PTP33B, FTL50/FTL50H/FTL51/FTL51H, FTL80/FTL81, QMW43, Weld-in adapter G1, 316L, 3.1, (52011896) flush mount, FMI51/FMI52, FTI51/FTI52, FTL31/FTL33, FTW23/FTW33, PMP23, PMP51, PTP33B, FTL50/FTL50H/FTL51/FTL51H, FTL80/FTL81,QMW43, sliding sleeve FTM21.

    • Order code 71140668

      O-ring 28,17x3,53 EPDM, FDA, USP, 3 pz.

      Materiale: EPDM 70. USP Classe VI, 3-A Per: adattatore a saldare G1, 316L (52001051) flush mount, FMI51/FMI52, FTI51/FTI52, FTL31/FTL33, FTW23/FTW33, PMP23, PMP51, PTP33B, FTL50/FTL50H/FTL51/FTL51H, FTL80/FTL81, QMW43, Adattatore a saldare G1, 3.1 (52011896),flush mounted, FMI51/FMI52, FTI51/FTI52, FTL31/FTL33, FTW23/FTW33, PMP23, PMP51, PTP33B, FTL50/FTL50H/FTL51/FTL51H, FTL80/FTL81,QMW43, sliding sleeve FTM21.

    • Order code 52014424

      Profile gasket 29x36x3,7, FDA, 5pcs.

      Materiale: silicone VMQ. FDA. Per: weld-in adapter G1, adjustable, 316L (52001221), FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL31/FTL33. Per: weld-in adapter G1, adjustable, 316L (52011898), FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL31/FTL33. Per: process connection flush mounted, FTL50H/FTL51H. Per: weld-in adapter G1, adjustable, FTL330H/FTL330L/FTL20H, FTL31/FTL33.

    • Order code 52023997

      Proc. adap. M24 Variv N DN40 PN40 316L

      M24 femmina. Materiale: 316L. Guarnizione: EPDM 15.54x2.62mm. FDA, EHEDG, 3-A conforme. Per: FTL33, FTW23, FTW33, PMP23, PTP33B, QMW43. Attacco al processo di scambio PTP35.

    • Order code 52024004

      Proc.adap.M24 Variv N DN40 PN40 316L 3.1

      Per: FTL33, FTW23, FTW33, PMP23, PTP33B, QMW43. Exchange process connection PTP35.

    • Order code 52023996

      Process adap. M24 Variv F DN25 PN40 316L

      M24 femmina. Materiale: 316L. Guarnizione: EPDM 15.54x2.62mm. FDA, EHEDG, 3-A conforme. Per: FTL33, FTW23, FTW33, PMP23, PTP33B, QMW43. Scambio attacco al processo PTP35.

    • Order code 52024003

      Proc.adap.M24 Variv.F DN25 PN40 316L 3.1

      M24 femmina. Materiale: 316L. Certificato di ispezione. Materiale: EN10204-3.1. Guarnizione: EPDM 15.54x2.62mm. FDA, EHEDG, 3-A conforme. Per: FTL33, FTW23, FTW33, PMP23, PTP33B, QMW43. Attacco al processo di scambio PTP35.

    • Order code 52023998

      Process adapter M24 DIN11851 DN50, 316L

      Per: FTL33, FTW23, FTW33, PMP23, PTP33B, QMW43. Exchange process connection PTP35.

    • Order code 52024005

      Process adap. M24 DIN11851 DN50,316L,3.1

      Per: FTL33, FTW23, FTW33, PMP23, PTP33B, QMW43. Exchange process connection PTP35.

    • Order code 52026997

      Process adapter M24 SMS 1-1/2", 316L

      Per: FTL33, FTW23, FTW33, PMP23, PTP33B, QMW43. Exchange process connection PTP35.

    • Order code 52026999

      Process adapter M24 SMS 1-1/2",316L, 3.1

      Per: FTL33, FTW23, FTW33, PMP23, PTP33B, QMW43. Exchange process connection PTP35.

    • Order code 52023994

      Process adap. M24 Clamp 1...1 1/2", 316L

      Per: FTL33, FTW23, FTW33, PMP23, PTP33B, QMW43. Exchange process connection PTP35.

    • Order code 52023995

      Process adapter M24 Clamp 2", 316L

      Per: FTL33, FTW23, FTW33, PMP23, PTP33B, QMW43. Exchange process connection PTP35.

    • Order code 52023999

      Process adapter M24 DIN11851 DN40, 316L

      Per: FTL33, FTW23, FTW33, PMP23, PTP33B, QMW43. Exchange process connection PTP35.

    • Order code 52024000

      Process adapter M24 APV-Inline, 316L

      Per: FTL33, FTW23, FTW33, PMP23, PTP33B, QMW43. Exchange process connection PTP35.

    • Order code 52024001

      Process adap. M24 Clamp 1 1/2, 316L, 3.1

      Per: FTL33, FTW23, FTW33, PMP23, PTP33B, QMW43. Exchange process connection PTP35.

    • Order code 52024002

      Process adapter M24 Clamp 2", 316L, 3.1

      Per: FTL33, FTW23, FTW33, PMP23, PTP33B, QMW43. Exchange process connection PTP35.

    • Order code 52024006

      Process adap. M24 DIN11851 DN40,316L,3.1

      Per: FTL33, FTW23, FTW33, PMP23, PTP33B, QMW43. Exchange process connection PTP35.

    • Order code 52024007

      Process adapter M24 APV-Inline,316L, 3.1

      M24 femmina Materiale: 316L. Certif. ispezione materiali EN10204-3.1 Guarnizione:EPDM 15.54x2.62mm. Conforme FDA, EHEDG, 3-A. Per: FTL33, FTW23, FTW33, PMP23, PTP33B, QMW43. Attacco al processo di scambio PTP35.

    • Order code 52021715

      Union nut DIN11851, F25, SS

      Montaggio a filo saldato in adattatore 52001047 e DIN11851 DN25. Per: FTL20H, FTL33, FTW33, QMw43.

    • Order code 71258361

      Union nut DIN11851, F40, 304

      DIN11851 DN32. Usage: FTL20H, FTL33, FTW33, PMP23, PTP33B, QMW43.

    • Order code 71477801

      Pipe assembly DN25, flush mount

      Per: FTW23/FTW33, PMP23, PTP33B, QMW43.

    • Order code 71477803

      Pipe assembly DN32, flush mount

      Per: FTW23/FTW33, PMP23, PTP33B, QMW43.

    • Order code 71477807

      Pipe assembly DN40, flush mount

      Per: FTW23/FTW33, PMP23, PTP33B, QMW43.

    • Order code 71477808

      Pipe assembly DN50, flush mount

      Per: FTW23/FTW33, PMP23, PTP33B, QMW43.

    • Order code 71477812

      Pipe assembly Clamp DN25, flush mount

      Per: FTW23/FTW33, PMP23, PTP33B, QMW43.

    • Order code 71477813

      Pipe assembly Clamp DN32, flush mount

      Per: FTW23/FTW33, PMP23, PTP33B, QMW43.

    • Order code 71477816

      Pipe assembly Clamp DN40, flush mount

      Per: FTW23/FTW33, PMP23, PTP33B, QMW43.

    • Order code 71477817

      Pipe assembly Clamp DN50, flush mount

      Per: FTW23/FTW33, PMP23, PTP33B, QMW43.

    • Order code 52024267

      EPDM O-rings process adapter M24

      5x O-ring 15.54x2.62mm. conforme FDA, EHEDG, 3-A. Per: FTL33, FTW23, FTW33, PMP23, PTC31, PTP31/PTP33B/PTP35, QMW43. adattatore al processo M24.
