Spezifikation im Überblick
-
Genauigkeit
0,075% + Einfluss des Druckmittlers
-
Prozesstemperatur
-40°C...400°C
-
Druck Messbereich
100mbar...40bar
-
Prozessdruck / max. Überlastdruck
160bar
-
Max. Messdistanz
400m H2O
-
Prozessseitige Hauptmaterialien
Alloy C276
316L
Monel
Tantalum -
Werkstoff Prozessmembran
316L, AlloyC,
Tantal,
Gold-Rhodium
PTFE -
Messzelle
100 mbar...40 bar
Anwendungsgebiet

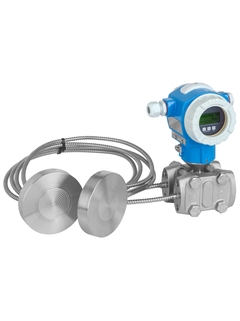

Der Deltabar FMD78 Differenzdrucktransmitter mit Metallsensor misst mittels zweier Druckmittler mit Kapillarleitung. Er wird typischerweise in Prozess- und Hygieneanwendungen eingesetzt, um Druckdifferenzen in Flüssigkeiten, Dampf, Gasen oder Stäuben zu messen. Das integrierte Datenmodul HistoROM ermöglicht das einfache Management von Prozess- und Geräteparametern. Das Gerät wurde nach IEC 61508 und für den Gebrauch in SIL3 Sicherheitsanwendungen entwickelt.
Zur Differenzdruck-, Füllstand-, Volumen- oder Massemessung in Flüssigkeiten.
Prozessanschlüsse: Gewinde, Flansche oder hygienische Prozessanschlüsse
Prozesstemperatur: -70 bis +400 °C
Messbereich: +100 mbar bis +40 bar
Genauigkeit: ±0,075 %
Internationale Explosionsschutzzertifikate, WHG Überfüllsicherung, Hygienezertifikate, Schiffbauzulassungen, SIL
Vorteile
Große Vielfalt an unterschiedlichen Prozessanschlüssen und Membranmaterialien

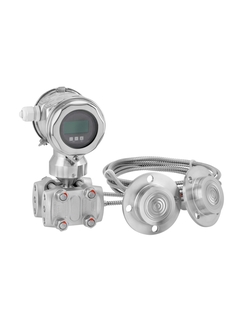

Neue TempC Membrane für Druckmittler: Minimale Temperatureffekte und kurze Erholzeiten
Höchste Sicherheit durch gasdichte Durchführung zur Verwendung in SIL2/3 Sicherheitssystemen, gemäß IEC 61508
Einfache, menügeführte Inbetriebnahme über Display, 4 bis 20 mA mit HART, PROFIBUS PA, FOUNDATION Fieldbus
HistoROM Datenmanagementsystem für schnelle und einfache Inbetriebnahme, Wartung und Diagnose
Kosteneinsparungen durch modulares Konzept für einfachen Austausch von Sensor, Display oder Elektronik
Nahtlose und unabhängige Systemintegration (HART / PA / FF)
Videos
Extended Auswahl
-
Maximaler Leistungsumfang für breiten Einsatzbereich
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Perfekt für Basisanwendungen
- Einfachste Auswahl, Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Optimierter Leistungsumfang für Standardanwendungen
- Einfache Auswahl, Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Maximaler Leistungsumfang für breiten Einsatzbereich
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Höchster Nutzen durch Spezialisierung auf Anwendung
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
Variabel
FLEX Auswahl | Leistungsumfang | Einfache Auswahl |
---|---|---|
Fundamental Auswahl Perfekt für Basisanwendungen |
Leistungsumfang
|
Einfache Auswahl
|
Lean Auswahl Optimierter Leistungsumfang für Standardanwendungen |
Leistungsumfang
|
Einfache Auswahl
|
Extended Auswahl Maximierte Effizienz in Standardanwendungen im Life Cycle |
Leistungsumfang
|
Einfache Auswahl
|
Xpert Auswahl Herausragende Leistung für besondere Anwendungen |
Leistungsumfang
|
Einfache Auswahl
Variabel |
