Spezifikation im Überblick
-
Messgrössen
NH3, HF, HCl, H2O
-
Geräteausführungen

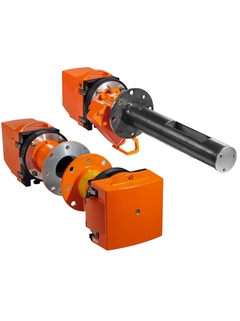

Cross-Duct-Ausführung

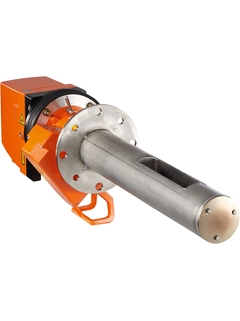

Messlanzenausführung -
Umgebungstemperaturbereich
-40 °C ... +50 °C
Max. Temperaturänderung 50 °C
Temperaturänderung max. ±10 °C/h
Anwendungsgebiet
Zuverlässigkeit, Genauigkeit und sehr kurze Ansprechzeiten sind die ausschlaggebenden Merkmale des Laser-Gasanalysators GM700. Basierend auf dem TDLAS-Prinzip (Tunable Diode Laser Absorption Spectroscopy) misst der GM700 verschiedene Gaskomponenten, wie z. B. NH3, HF, HCl oder H2O, durch spezifische Lichtabsorption. Die In-situ-Messung ist besonders geeignet zur schnellen Bestimmung von Gaskonzentrationen in der Prozesssteuerung und Emissionsüberwachung.
Ammoniak-Schlupfmessung in DeNOx-Anlagen
Emissionsüberwachung von Fluorwasserstoff in der Aluminium-Schmelzelektrolyse
HCl-Messung in Verbrennungsanlagen
Geräteeigenschaften:
Hohe Selektivität durch hohe spektrale Auflösung
Kurze Ansprechzeiten
Keine Kalibrierung erforderlich
Keine bewegten Teile, nahezu verschleißfrei
Keine Gasentnahme und -aufbereitung erforderlich
Vorteile
Nahezu unverfälschte Messwerte durch In-situ-Messung direkt im Prozess
Sehr gute Anpassung an Ihre Messaufgabe durch Messlanzen- oder Cross-duct-Ausführung
Hohe Zuverlässigkeit im laufenden Betrieb
Einsetzbar auch bei rauen Umgebungsbedingungen
Ermöglicht die Erfassung schneller oder kurzzeitiger Prozessschwankungen
Extended Auswahl
-
Maximaler Leistungsumfang für breiten Einsatzbereich
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Perfekt für Basisanwendungen
- Einfachste Auswahl, Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Optimierter Leistungsumfang für Standardanwendungen
- Einfache Auswahl, Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Maximaler Leistungsumfang für breiten Einsatzbereich
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Höchster Nutzen durch Spezialisierung auf Anwendung
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
Variabel
| FLEX Auswahl | Leistungsumfang | Einfache Auswahl |
|---|---|---|
Fundamental Auswahl Perfekt für Basisanwendungen |
Leistungsumfang
|
Einfache Auswahl
|
Lean Auswahl Optimierter Leistungsumfang für Standardanwendungen |
Leistungsumfang
|
Einfache Auswahl
|
Extended Auswahl Maximierte Effizienz in Standardanwendungen im Life Cycle |
Leistungsumfang
|
Einfache Auswahl
|
Xpert Auswahl Herausragende Leistung für besondere Anwendungen |
Leistungsumfang
|
Einfache Auswahl
Variabel |
