Spezifikation im Überblick
-
Max. Messabweichung
Massefluss (Flüssigkeit): ±0,10 %
Volumenfluss (Flüssigkeit): ±0,10 %
Massefluss (Gas): ±0,50 %
Dichte (Flüssigkeit): ±0,0005 g/cm3 -
Messbereich
0...180 000 kg/h (0...6600 lb/min)
-
Messstofftemperaturbereich
–50...+150 °C (–58...+302 °F)
-
Max. Prozessdruck
PN 100, Class 600, 63K
-
Messstoffberührende Materialien
Messrohr: Titan Grade 9
Anschluss: Titan Grade 2
Anwendungsgebiet

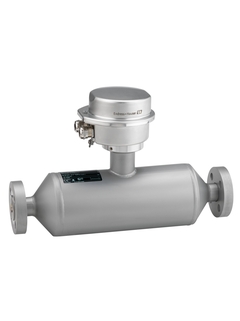

Promass I 100 besitzt ein gerades Messrohr und liefert die für Coriolis-Durchflussmessgeräte üblichen Messwerte für Massefluss, Dichte und Temperatur. Optional sind auch Inline-Viskositätsmessungen möglich.
In Verbindung mit dem kleinsten heute verfügbaren Messumformergehäuse bietet er volle Funktionalität auf engstem Raum. Promass I 100 ist die bevorzugte Wahl für Systemintegratoren, Modulhersteller und Anlagenbauer.
Messprinzip arbeitet unabhängig von physikalischen Messstoffeigenschaften wie Viskosität und Dichte
Flüssigkeits- und Gasmessung bei geringem Druckverlust und schonendem Umgang mit dem Messstoff.
Geräteeigenschaften
Gerades, leicht zu reinigendes Einrohrsystem
TMB®-Technologie
Messrohr aus Titan
Robustes, ultrakompaktes Messumformergehäuse
Höchste Schutzart: IP69K
Vor-Ort-Anzeige erhältlich
Vorteile
Energiesparend – minimaler Druckverlust dank Full-bore-Design
Weniger Prozessmessstellen – multivariable Messung (Durchfluss, Dichte, Temperatur)
Platzsparende Montage – keine Ein-/Auslaufstrecken
Platzsparende Installation – volle Funktionalität auf engstem Raum
Zeitsparende Bedienung vor Ort ohne zusätzliche Soft- und Hardware – integrierter Webserver
Verifikation ohne Ausbau – Heartbeat Technology
Videos
-
(Verfügbar nur in Englisch) Introduction of Proline Web server
-
Das Coriolis-Durchfluss-Messprinzip
Xpert Auswahl
-
Höchster Nutzen durch Spezialisierung auf Anwendung
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
Variabel

-
Perfekt für Basisanwendungen
- Einfachste Auswahl, Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Optimierter Leistungsumfang für Standardanwendungen
- Einfache Auswahl, Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Maximaler Leistungsumfang für breiten Einsatzbereich
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Höchster Nutzen durch Spezialisierung auf Anwendung
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
Variabel
FLEX Auswahl | Leistungsumfang | Einfache Auswahl |
---|---|---|
Fundamental Auswahl Perfekt für Basisanwendungen |
Leistungsumfang
|
Einfache Auswahl
|
Lean Auswahl Optimierter Leistungsumfang für Standardanwendungen |
Leistungsumfang
|
Einfache Auswahl
|
Extended Auswahl Maximierte Effizienz in Standardanwendungen im Life Cycle |
Leistungsumfang
|
Einfache Auswahl
|
Xpert Auswahl Herausragende Leistung für besondere Anwendungen |
Leistungsumfang
|
Einfache Auswahl
Variabel |
Vorgänger
-
Messprinzip
Coriolis
-
Produkt‐Headline
Kombiniert Inline-Viskositäts- und Durchflussmessung mit einem ultrakompakten Messumformer.
Flüssigkeits- und Gasmessung bei geringem Druckverlust und schonendem Umgang mit dem Messstoff. -
Messaufnehmer‐Features
Energiesparend – minimaler Druckverlust dank Full-bore-Design. Weniger Prozessmessstellen – multivariable Messung (Durchfluss, Dichte, Temperatur). Platzsparende Montage – keine Ein-/Auslaufstrecken nötig.
Gerades, leicht zu reinigendes Einrohrsystem. TMB-Technologie . Messrohr aus Titan. -
Messumformer-Features
Platzsparende Installation – volle Funktionalität auf engstem Raum. Zeitsparende Bedienung vor Ort ohne zusätzliche Soft- und Hardware – integrierter Webserver. Integrierte Verifizierung – Heartbeat Technology.
Robustes, ultrakompaktes Messumformergehäuse. Höchste Schutzart: IP69. Vor-Ort-Anzeige erhältlich. -
Nennweitenbereich
DN 8...80 (⅜...3")
-
Messstoffberührende Materialien
Messrohr: Titan Grade 9
Anschluss: Titan Grade 2 -
Messgrössen
Massefluss, Dichte, Temperatur, Volumenfluss, Normvolumenfluss, Normdichte, Konzentration, Viskosität
-
Max. Messabweichung
Massefluss (Flüssigkeit): ±0,10 %
Volumenfluss (Flüssigkeit): ±0,10 %
Massefluss (Gas): ±0,50 %
Dichte (Flüssigkeit): ±0,0005 g/cm3 -
Messbereich
0...180 000 kg/h (0...6600 lb/min)
-
Max. Prozessdruck
PN 100, Class 600, 63K
-
Messstofftemperaturbereich
–50...+150 °C (–58...+302 °F)
-
Umgebungstemperaturbereich
Standard: –40...+60 °C (–40...+140 °F)
Option: –50...+60 °C (–58...+140 °F) -
Werkstoff Messaufnehmergehäuse
1.4301/1.4307 (304L), korrosionsbeständig
-
Werkstoff Messumformergehäuse
Kompakt: AlSi10Mg, beschichtet
Kompakt/ultrakompakt: 1.4301 (304) -
Schutzart
Standard: IP66/67, type 4X enclosure
Option: IP69 -
Anzeige/Bedienung
4‐zeilige, beleuchtete Anzeige erhältlich (keine Vor‐Ort‐Bedienung)
Konfiguration via Webbrowser und Bedientools möglich -
Ausgänge
4‐20 mA HART (aktiv)
Impuls‐/Frequenz‐/Schaltausgang (passiv) -
Eingänge
Keine
-
Digitale Kommunikation
HART, Modbus RS485, EtherNet/IP, PROFIBUS DP, PROFINET
-
Energieversorgung
DC 20...30 V
-
Zulassungen für explosionsgefährdeten Bereich
ATEX, IECEx, cCSAus, INMETRO, NEPSI, EAC
-
Produktsicherheit
CE-Zeichen, C-Tick Zeichen, EAC Kennzeichnung
-
Metrologische Zulassungen und Zertifikate
Kalibrierung durchgeführt auf akkreditierten Kalibrieranlagen (gemäß ISO/IEC 17025)
Heartbeat Technology erfüllt die Anforderung an die messtechnische Rückführbarkeit gemäß ISO 9001:2015, Kapitel 7.1.5.2 a (TÜV SÜD Bescheinigung) -
Druckzulassungen und -zertifikate
PED, CRN
-
Materialzertifikate
3.1 Material
-
Hygienezulassungen und -zertifikate
3-A, EHEDG, cGMP
-
Messprinzip
Coriolis
-
Produkt‐Headline
Kombiniert Inline-Viskositäts- und Durchflussmessung mit einem ultrakompakten Messumformer.
Flüssigkeits- und Gasmessung bei geringem Druckverlust und schonendem Umgang mit dem Messstoff. -
Messaufnehmer‐Features
Energiesparend – minimaler Druckverlust dank Full-bore-Design. Weniger Prozessmessstellen – multivariable Messung (Durchfluss, Dichte, Temperatur). Platzsparende Montage – keine Ein-/Auslaufstrecken nötig.
Gerades, leicht zu reinigendes Einrohrsystem. TMB-Technologie . Messrohr aus Titan. -
Messumformer-Features
Platzsparende Installation – volle Funktionalität auf engstem Raum. Zeitsparende Bedienung vor Ort ohne zusätzliche Soft- und Hardware – integrierter Webserver. Integrierte Verifizierung – Heartbeat Technology.
Robustes, ultrakompaktes Messumformergehäuse. Höchste Schutzart: IP69. Vor-Ort-Anzeige erhältlich. -
Nennweitenbereich
DN 8...80 (⅜...3")
-
Messstoffberührende Materialien
Messrohr: Titan Grade 9
Anschluss: Titan Grade 2 -
Messgrössen
Massefluss, Dichte, Temperatur, Volumenfluss, Normvolumenfluss, Normdichte, Konzentration, Viskosität
-
Max. Messabweichung
Massefluss (Flüssigkeit): ±0,1 %
Volumenfluss (Flüssigkeit): ±0,1 %
Massefluss (Gas): ±0,5 %
Dichte (Flüssigkeit): ±0,0005 g/cm³ -
Messbereich
0...180 000 kg/h (0...6600 lb/min)
-
Max. Prozessdruck
PN 100, Class 600, 63K
-
Messstofftemperaturbereich
–50...+150 °C (–58...+302 °F))
-
Umgebungstemperaturbereich
Standard: –40...+60 °C (–40...+140 °F)
Option: –50...+60 °C (–58...+140 °F) -
Werkstoff Messaufnehmergehäuse
1.4301/1.4307 (304L), korrosionsbeständig
-
Werkstoff Messumformergehäuse
Kompakt: AlSi10Mg, beschichtet
Kompakt/ultrakompakt: 1.4301 (304) -
Schutzart
Standard: IP66/67, Type 4X enclosure
Option: IP69 -
Anzeige/Bedienung
4‐zeilige, beleuchtete Anzeige erhältlich (keine Vor‐Ort‐Bedienung)
Konfiguration via Webbrowser und Bedientools möglich -
Ausgänge
4‐20 mA HART (aktiv)
Impuls‐/Frequenz‐/Schaltausgang (passiv) -
Eingänge
Keine
-
Digitale Kommunikation
HART, Modbus RS485, EtherNet/IP, PROFIBUS DP, PROFINET
-
Energieversorgung
DC 20...30 V
-
Zulassungen für explosionsgefährdeten Bereich
ATEX, IECEx, cCSAus, INMETRO, NEPSI, EAC
-
Produktsicherheit
CE-Zeichen, C-Tick Zeichen, EAC Kennzeichnung
-
Metrologische Zulassungen und Zertifikate
Kalibrierung durchgeführt auf akkreditierten Kalibrieranlagen (gemäß ISO/IEC 17025)
Heartbeat Technology erfüllt die Anforderung an die messtechnische Rückführbarkeit gemäß ISO 9001:2015, Kapitel 7.1.5.2 a (TÜV SÜD Bescheinigung) -
Druckzulassungen und -zertifikate
PED, CRN
-
Materialzertifikate
3.1‐Material
-
Hygienezulassungen und -zertifikate
3-A, EHEDG, cGMP
-
Messprinzip
Coriolis
-
Produkt‐Headline
Kombiniert Inline-Viskositäts- und Durchflussmessung mit einem ultrakompakten Messumformer.
Flüssigkeits- und Gasmessung bei geringem Druckverlust und schonendem Umgang mit dem Messstoff. -
Messaufnehmer‐Features
Energiesparend – minimaler Druckverlust dank Full-bore-Design. Weniger Prozessmessstellen – multivariable Messung (Durchfluss, Dichte, Temperatur). Platzsparende Montage – keine Ein-/Auslaufstrecken nötig.
Gerades, leicht zu reinigendes Einrohrsystem. TMB-Technologie . Messrohr aus Titan. -
Messumformer-Features
Platzsparende Installation – volle Funktionalität auf engstem Raum. Zeitsparende Bedienung vor Ort ohne zusätzliche Soft- und Hardware – integrierter Webserver. Integrierte Verifizierung – Heartbeat Technology.
Robustes, ultrakompaktes Messumformergehäuse. Höchste Schutzart: IP69. Vor-Ort-Anzeige erhältlich. -
Nennweitenbereich
DN 8...80 (⅜...3")
-
Messstoffberührende Materialien
Messrohr: Titan Grade 9
Anschluss: Titan Grade 2 -
Messgrössen
Massefluss, Dichte, Temperatur, Volumenfluss, Normvolumenfluss, Normdichte, Konzentration, Viskosität
-
Max. Messabweichung
Massefluss (Flüssigkeit): ±0,1 %
Volumenfluss (Flüssigkeit): ±0,1 %
Massefluss (Gas): ±0,5 %
Dichte (Flüssigkeit): ±0,0005 g/cm³ -
Messbereich
0...180 000 kg/h (0...6600 lb/min)
-
Max. Prozessdruck
PN 100, Class 600, 63K
-
Messstofftemperaturbereich
–50...+150 °C (–58...+302 °F))
-
Umgebungstemperaturbereich
Standard: –40...+60 °C (–40...+140 °F)
Option: –50...+60 °C (–58...+140 °F) -
Werkstoff Messaufnehmergehäuse
1.4301/1.4307 (304L), korrosionsbeständig
-
Werkstoff Messumformergehäuse
Kompakt: AlSi10Mg, beschichtet
Kompakt/ultrakompakt: 1.4301 (304) -
Schutzart
Standard: IP66/67, Type 4X enclosure
Option: IP69 -
Anzeige/Bedienung
4‐zeilige, beleuchtete Anzeige erhältlich (keine Vor‐Ort‐Bedienung)
Konfiguration via Webbrowser und Bedientools möglich -
Ausgänge
4‐20 mA HART (aktiv)
Impuls‐/Frequenz‐/Schaltausgang (passiv) -
Eingänge
Keine
-
Digitale Kommunikation
HART, Modbus RS485, EtherNet/IP, PROFIBUS DP, PROFINET
-
Energieversorgung
DC 20...30 V
-
Zulassungen für explosionsgefährdeten Bereich
ATEX, IECEx, cCSAus, INMETRO, NEPSI, EAC
-
Produktsicherheit
CE-Zeichen, C-Tick Zeichen, EAC Kennzeichnung
-
Metrologische Zulassungen und Zertifikate
" Kalibrierung durchgeführt auf akkreditierten Kalibrieranlagen (gemäß ISO/IEC 17025)
Heartbeat Technology erfüllt die Anforderung an die messtechnische Rückführbarkeit gemäß ISO 9001:2015, Kapitel 7.1.5.2 a (TÜV SÜD Bescheinigung)" -
Druckzulassungen und -zertifikate
PED, CRN
-
Materialzertifikate
3.1‐Material
-
Hygienezulassungen und -zertifikate
3-A, EHEDG, cGMP
-
Messprinzip
Coriolis
-
Produkt‐Headline
Kombiniert Inline-Viskositäts- und Durchflussmessung mit einem ultrakompakten Messumformer.
Flüssigkeits- und Gasmessung bei geringem Druckverlust und schonendem Umgang mit dem Messstoff. -
Messaufnehmer‐Features
Energiesparend – minimaler Druckverlust dank Full-bore-Design. Weniger Prozessmessstellen – multivariable Messung (Durchfluss, Dichte, Temperatur). Platzsparende Montage – keine Ein-/Auslaufstrecken nötig.
Gerades, leicht zu reinigendes Einrohrsystem. TMB-Technologie . Messrohr aus Titan. -
Messumformer-Features
Platzsparende Installation – volle Funktionalität auf engstem Raum. Zeitsparende Bedienung vor Ort ohne zusätzliche Soft- und Hardware – integrierter Webserver. Integrierte Verifizierung – Heartbeat Technology.
Robustes, ultrakompaktes Messumformergehäuse. Höchste Schutzart: IP69. Vor-Ort-Anzeige erhältlich. -
Nennweitenbereich
DN 8...80 (⅜...3")
-
Messstoffberührende Materialien
Messrohr: Titan Grade 9
Anschluss: Titan Grade 2 -
Messgrössen
Massefluss, Dichte, Temperatur, Volumenfluss, Normvolumenfluss, Normdichte, Konzentration, Viskosität
-
Max. Messabweichung
Massefluss (Flüssigkeit): ±0,1 %
Volumenfluss (Flüssigkeit): ±0,1 %
Massefluss (Gas): ±0,5 %
Dichte (Flüssigkeit): ±0,0005 g/cm³ -
Messbereich
0...180 000 kg/h (0...6600 lb/min)
-
Max. Prozessdruck
PN 100, Class 600, 63K
-
Messstofftemperaturbereich
–50...+150 °C (–58...+302 °F))
-
Umgebungstemperaturbereich
Standard: –40...+60 °C (–40...+140 °F)
Option: –50...+60 °C (–58...+140 °F) -
Werkstoff Messaufnehmergehäuse
1.4301/1.4307 (304L), korrosionsbeständig
-
Werkstoff Messumformergehäuse
Kompakt: AlSi10Mg, beschichtet
Kompakt/ultrakompakt: 1.4301 (304) -
Schutzart
Standard: IP66/67, Type 4X enclosure
Option: IP69 -
Anzeige/Bedienung
4‐zeilige, beleuchtete Anzeige erhältlich (keine Vor‐Ort- Bedienung)
Konfiguration via Webbrowser und Bedientools möglich -
Ausgänge
4‐20 mA HART (aktiv)
Impuls‐/Frequenz‐/Schaltausgang (passiv) -
Eingänge
Keine
-
Digitale Kommunikation
HART, Modbus RS485, EtherNet/IP, PROFIBUS DP, PROFINET
-
Energieversorgung
DC 20...30 V
-
Zulassungen für explosionsgefährdeten Bereich
ATEX, IECEx, cCSAus, INMETRO, NEPSI
-
Metrologische Zulassungen und Zertifikate
Kalibrierung durchgeführt auf akkreditierten Kalibrieranlagen (gemäß ISO/IEC 17025)
Heartbeat Technology erfüllt die Anforderung an die messtechnische Rückführbarkeit gemäß ISO 9001:2015, Kapitel 7.1.5.2 a (TÜV SÜD Bescheinigung) -
Druckzulassungen und -zertifikate
PED, CRN
-
Materialzertifikate
3.1‐Material
-
Hygienezulassungen und -zertifikate
3-A, EHEDG, cGMP
Konfigurieren, um die CAD-Zeichnungen dieses Produkts herunterzuladen
Wählen Sie unter den vorgeschlagenen Optionen aus
-
-- selected coding-- selected label99.999,00<%label%>
-
Sie benötigen andere Optionen? Bitte verwenden Sie den individuellen Konfigurator , um fortzufahren.
-
-- selected coding-- selected label99.999,00<%feature%>
-
<%label%>99.999,00
-
Sie benötigen andere Optionen? Bitte verwenden Sie den individuellen Konfigurator , um fortzufahren.
-
Process Connection
-
<%label%>99.999,00
-
<%label%>99.999,00
-
-
<%feature%><%coding%><%label%>
-
Preis pro Stück
-
<%range%><%price%>
-
- Optionales Zubehör
Individuelle Konfiguration
Wird häufig zusammen gekauft
Zubehör
Ergänzende Produkte
