Sintesi delle specifiche
-
Errore di misura massimo
Portata massica (liquido): ±0,10
Portata volumetrica (liquido): ±0,10
Densità (liquido): ±0,0005 g/cm³ -
Campo di misura
da 0 a 70 000 kg/h (da 0 a 2570 lb/min)
-
Temperatura di processo
–50...+150 °C (–58...+302 °F)
-
Campo di pressione
PN 40, Classe 150, 20K
-
Materiali delle parti bagnate
Misuratore: 1.4435 (316L)
Connessione: 1.4435 (316L); 1.4404 (316/316L)
Campo applicativo

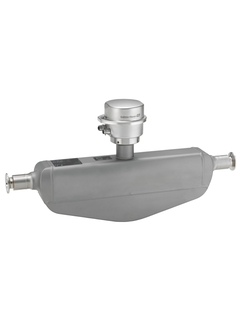

Promass S si distingue per la costruzione igienica - soluzione di misura ideale per il settore alimentare e delle bevande grazie alla sua conformità a tutti i requisiti igienici. In combinazione con la più piccola custodia del trasmettitore disponibile oggi, offre massime prestazioni in pochissimo spazio. Progettato per applicazioni dove lo spazio è ridotto, Promass S 100 è la scelta ideale per gli integratori di sistemi, costruttori di skid e produttori di apparecchiature.
Il principio di misura opera indipendentemente dalle proprietà fisiche del fluido, come viscosità o densità
Specifico per applicazioni che richiedono facilità di pulizia in condizioni igieniche.
Proprietà del dispositivo
Ampia gamma di connessioni al processo per applicazioni igieniche
Conformità 3-A ed EHEDG
Disponibilità immediata dopo i cicli di pulizia CIP/SIP
Custodia del trasmettitore robusta, ultracompatta
Elevato grado di protezione: IP69K
Disponibilità di display locale
Vantaggi
Riduzione dei costi di installazione - la struttura autodrenante permette il montaggio orizzontale dello strumento
Riduzione dei punti di misura nel processo: misura multivariabile (portata, densità, temperatura)
Installazione non ingombrante – nessun tratto in ingresso/uscita
Trasmettitore compatto - massima funzionalità con il minimo ingombro
Funzionamento locale senza software e hardware aggiuntivi – web server integrato
Funzione di verifica integrata – Heartbeat Technology
