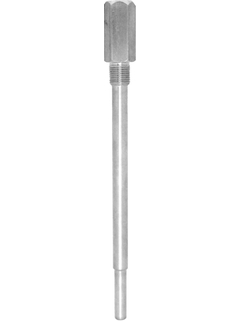

Omnigrad TA562
Schutzrohr aus Vollmaterial

©Endress+Hauser

Gebohrtes Schutzrohr aus Vollmaterial. Für hohe Beanspruchung oder für allgemeine Anwendungen.

Eine exakte Belastbarkeitsberechnung wie bei diesem Schutzrohr ist die Voraussetzung für Applikationen mit hohen Beanspruchungen und herausfordernden Prozessbedingungen. Farbeindringprüfungen, Ultraschalltests, Helium Leckage Test, Druckbeständigkeitstests sowie verschiedene zerstörungsfreie Materialprüfungen belegen zudem die Qualität und Verarbeitung der Werkstoffe.

  • Vorteile

    • Die Schutzrohre sind in gerader Ausführung oder für kurze Ansprechzeiten mit reduzierter Spitze erhältlich.

    • Verlängerung, Eintauchlänge und reduzierte Länge sowie die generellen Abmessungen können entsprechend den Prozessanforderungen ausgewählt werden.

    • ...

  • Anwendungsgebiet

    Das TA562 ist konzipiert, um mit Widerstands- und Thermoelement-Thermometern in Anwendungen mit hoher Beanspruchung eingesetzt zu werden.

Funktionen und Spezifikationen

Zurück

Details

  • Messprinzip

    Schutzrohr gebohrt

  • Merkmal / Anwendung

    metrische Version

    Gewindeprozessanschluss

    Sechskant Verlängerungsstutzen

  • Kopfanschluss

    Innengewinde:

    1/2" NPT

    G1/2"

    M20x1,5

  • Maximale Standard Eintauchlänge

    900 mm (35,43")

  • Max. Eintauchlänge auf Anfrage

    5.000 mm (196,85")

  • Prozessanschluss

    Gewinde:

    G1/2"

    1/2" NPT

    3/4" NPT

    M20x1,5

  • Wurzeldurchmesser Schutzrohr

    12,7 mm (1/2")

    13 mm (0,51")

    16 mm (0,63")

    19 mm (3/4")")

  • Medium berührender Werkstoff

    1.4401 (316)

    1.4404 (316L)

    1.4571 (316Ti)

  • Oberflächengüte

    < 0,8 μm (31,50 μin)

    < 1,6 μm (63,00 μin)

  • Form der Spitze

    gerade

    verjüngt

  • Temperaturbereich

    -200...700 °C (-328...1.292 °F)

  • Max. Prozessdruck (statisch)

    500 bar (7252 psi)

  • Max. Prozessdruck bei 400 °C

    300 bar (4351 psi)
