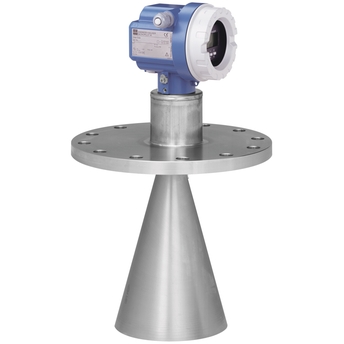

Micropilot M FMR230

Dieses Produkt ist nicht mehr erhältlich.

Bitte sehen Sie sich die neue Generation unter "Vorgänger/Nachfolger" an, oder wenden Sie sich an Ihre lokale Endress+Hauser Niederlassung.

Funktionen und Spezifikationen

Zurück

Details

  • Messprinzip

    Füllstand Radar

  • Merkmal / Anwendung

  • Versorgung / Kommunikation

    2-wire (HART / PROFIBUS PA / FOUNDATION Fieldbus)

  • Frequenz

    C-Band (~6 GHz)

  • Genauigkeit

    +/- 10 mm

  • Umgebungstemperatur

    -40 °C...+80 °C

  • Prozesstemperatur

    -60 °C...+400 °C

  • Prozessdruck absolut / max. Überlastdruck

    Vakuum...160 bar

  • Prozessseitige Hauptmaterialien

    316L, Alloy C

  • Prozessanschluss

    Flange:

    DN80...DN250,

    ASME 3"...10",

    JIS 10K

  • Prozessanschluss hygienisch

    Tri-Clamp ISO2852 DN70-76

  • Anwendung

  • Max. Messdistanz

  • Radar_Mediengruppe_de.jpg
  • Kommunikation

    4...20 mA HART

    PROFIBUS PA

    FOUNDATION Fieldbus

  • Zertifikate / Abnahmen

    ATEX, FM, CSA, IECEx, TIIS, NEPSI

    Überfüllsicherung WHG

    SIL

    EN10204-3.1

    NACE

    Schiffbau GL/ABS/NK

  • Optionen

    DN80/DN100 für Bypass/Schwallrohr

  • Anwendungsgrenzen

Dokumente / Handbücher / Software

Zubehör / Ersatzteile

Nr
Order code
Specification
    • Order code 52006628

      Stecker, Geräte M20-M12 "PA" (WDM)150

      4-poliger Metallstecker zur Montage an Messgerät zur Anbindung an die Anschlussbox (WDM) oder Kabelbuchse (WDM). Kabellänge: 150mm. Nicht geeignet für PROMAG und PROMASS.

  • 12
    • Nr 12 Order code 535720-9020

      Set of screws housing F12/T12/F23

      Consists of: 1x stop screw M5x10. 1x retaining screw M8x10. Usage: FMR230/FMR231, FMR240/FMR244/FMR245, FMR250, FMU40/FMU41/FMU42/FMU43/FMU44.

  • 65
    • Nr 65 Order code 535720-9010

      Sealing kit FMR2xx

      Consists of: 2x gasket Pg13.5 FA. 2x O-ring 17.0x2.0 EPDM. 1x O-ring 49.21x3.53 EPDM. 2x O-ring 17.12x2.62 FKM. 1x O-ring 113.9x3.53 EPDM. 1x O-ring 72.0x3.0 EPDM. Usage: FMR230/FMR231, FMR240/FMR244/FMR245, FMR250.

  • 20
    • Nr 20 Order code 517391-0011

      Cover F12/T12 Alu, coated, gasket

      Material: aluminium, coated. O-ring EPDM. Usage: FMR230/FMR231, FMR240/FMR244/FMR245, FMR250, FMU40/FMU41/FMU42/FMU43/FMU44.

  • 25
    • Nr 25 Order code 518710-0020

      Cover T3/T12 Alu, coated, gasket

      Material: aluminium, coated. O-ring EPDM. Usage: FMR230/FMR231,FMR240/FMR244/ FMR245, FMR250, FMR530/FMR531/FMR532/ FMR533, FMR540, FMU40/FMU41/FMU42.

  • 20
    • Nr 20 Order code 52005936

      Deckel F12/T12 Alu,Sichtscheibe,Dichtung

      Werkstoff: Aluminium. Verwendung: VU331, Gehäuse F12/T12, Micropilot M/S, Prosonic M, Levelflex M.

  • 11
    • Nr 11 Order code 52006026

      Deckel Anschlussraum F12/F23

      Abdeckhaube Anschlussraum. Verwendung: Micropilot M, Prosonic M, Levelflex M.

  • 20
  • 11
    • Nr 11 Order code 52019062

      Deckel Anschlussraum F12/F23, FHX40

      Abdeckhaube Anschlussraum. Verwendung: Separate Anzeige, Micropilot M, Prosonic M, Levelflex M.

  • 21
  • 11
    • Nr 11 Order code 52005643

      Abdeckhaube Gehäuse T12

      Kabelraum, Elektronik-seitig. Verwendung: Micropilot M/S, Prosonic M, Levelflex M.

  • 35
    • Nr 35 Order code 52006197

      Klemmenmodul 4-polig, HART, 2-Draht

      Verbindungskabel. Verwendung: Gehäuse F12/F23, Micropilot M, Levelflex M, Prosonic M.

    • Nr 35 Order code 52012156

      Klemmenmodul 4-polig, PA, FF

      PROFIBUS PA, FOUNDATION Fieldbus. Verwendung: Micropilot II/M, Prosonic M, Levelflex M.

    • Nr 35 Order code 52013302

      Klemmenmodul Ex d, 4-pol., 2Dr,HART,T12

      Verwendung: Gehäuse T12, Levelflex M, Prosonic M, Micropilot M.

    • Nr 35 Order code 52013303

      Klemmenmodul Ex d, 2-pol., 2Dr,PA/FF,T12

      2-Draht,PROFIBUS PA/FOUNDATION Fieldbus. Ex d Limiter. Verwendung: Gehäuse T12, Levelflex M, Micropilot M, Prosonic M.

    • Nr 35 Order code 52014817

      Klemmenmodul 4-pol,HART,Ferrit,F12/F23

      GL/ABS Schiffbauzulassung. Verwendung: Micropilot M, Levelflex M.

    • Nr 35 Order code 52014818

      Klemmenmodul 4-p.,PA/FF,Ferrit,F12/F23

      GL/ABS Schiffbauzulassung. Verwendung: Micropilot M, Levelflex M.

    • Nr 35 Order code 52018949

      Klemmenmodul 4-pol.,EEx ia,HART,T12,OVP

      4-polig, 2-Draht. OVP = Überspannungsschutz. Verwendung: Gehäuse T12, Levelflex M, Prosonic M, Micropilot M.

    • Nr 35 Order code 52018950

      Klemmenmodul 2-p.,EEx ia,PA/FF,T12,OVP

      2-polig, 2-Draht. PROFIBUS PA, FOUNDATION Fieldbus. OVP = Überspannungsschutz. Verwendung: Gehäuse T12, Levelflex M, Prosonic M, Micropilot M.

  • 31
  • 30
    • Nr 30 Order code 71023757

      Elektronik FMR23x/FMR24x,Ex,HART,V4.0

      Version 4.0. Verwendung: FMR230/FMR231, FMR240/FMR244/FMR245.

    • Nr 30 Order code 71023758

      Elektronik FMR23x/FMR24x, Ex, PA,V4.0

      PROFIBUS PA, Version 4.0. Verwendung: FMR230/FMR231, FMR240/FMR244/FMR245.

    • Nr 30 Order code 71023759

      Elektronik FMR23x/FMR24x, Ex, FF,V4.0

      FOUNDATION Fieldbus, Version 4.0. Verwendung: FMR230/FMR231, FMR240/FMR244/FMR245 bei HF Modul, Ausführung uP III.2.

  • 40
    • Nr 40 Order code 52026443

      Anzeige-/Bedienmodul VU331, Version 2

      Klartextanzeige, 4-zeilig. Verwendung: FMR530/532/533, FMR540, FMU40/41/42/43/44.

  • 55
    • Nr 55 Order code 52005994

      Horn FMRx3x, DN80/3", AlloyC4

      Inbusschrauben.

    • Nr 55 Order code 52005995

      Horn FMRx3x, DN100/4", AlloyC4

      Inbusschrauben.

    • Nr 55 Order code 52005996

      Horn FMRx3x, DN150/6", AlloyC4

      Inbusschrauben.

    • Nr 55 Order code 52005997

      Horn FMRx3x, DN200/8", AlloyC4

      Inbusschrauben.

    • Nr 55 Order code 52005998

      Horn FMRx3x, DN250/10", AlloyC4

      Inbusschrauben.

    • Nr 55 Order code 52008994

      Horn FMR230, DN80/3", 316/316L, 3.1

      Inbusschrauben + Federringe. Nordlockscheibe. Abnahmeprüfzeugnis EN10204-3.1 Material (316/316L mediumberührt). Verwendung: FMR230, FMR530.

    • Nr 55 Order code 52008995

      Horn FMR230, DN100/4", 316/316L, 3.1

      Inbusschrauben + Federringe. Nordlockscheibe. Abnahmeprüfzeugnis EN10204-3.1 Material (316/316L mediumberührt). Verwendung: FMR230, FMR530.

    • Nr 55 Order code 52008996

      Horn FMR230, DN150/6", 316/316L, 3.1

      Inbusschrauben + Federringe. Nordlockscheibe. Abnahmeprüfzeugnis EN10204-3.1 Material (316/316L mediumberührt). Verwendung: FMR230, FMR530.

    • Nr 55 Order code 52008997

      Horn FMR230, DN200/8", 316/316L, 3.1

      Inbusschrauben + Federringe. Nordlockscheibe. Abnahmeprüfzeugnis EN10204-3.1 Material (316/316L mediumberührt). Verwendung: FMR230, FMR530.

    • Nr 55 Order code 52008998

      Horn FMR230, DN250/10", 316/316L, 3.1

      Inbusschrauben + Federringe. Nordlockscheibe. Abnahmeprüfzeugnis EN10204-3.1 Material (316/316L mediumberührt). Verwendung: FMR230, FMR530.

    • Nr 55 Order code 52021131

      Horn FMRx3x, DN80/3", 316/316L

      Inbusschrauben + Federringe. Verwendung: FMR230, FMR530. Nordlockscheibe.

    • Nr 55 Order code 52021132

      Horn FMRx3x, DN100/4", 316/316L

      Inbusschrauben + Federringe. Verwendung: FMR230, FMR530. Nordlockscheibe.

    • Nr 55 Order code 52021133

      Horn FMRx3x, DN150/6", 316/316L

      Inbusschrauben + Federringe. Verwendung: FMR230, FMR530. Nordlockscheibe.

    • Nr 55 Order code 52021134

      Horn FMRx3x, DN200/8", 316/316L

      Inbusschrauben + Federringe. Verwendung: FMR230, FMR530. Nordlockscheibe.

    • Nr 55 Order code 52021135

      Horn FMRx3x, DN250/10", 316/316L

      Inbusschrauben + Federringe. Verwendung: FMR230, FMR530. Nordlockscheibe.

  • 40
    • Nr 40 Order code FHX40-

      Anzeige FHX40

      Abgesetzte Anzeige + Vorortbedienung. Aluminium Feldgehäuse IP65 NEMA4X. 4-zeiliges LC-Display. :: Menügeführte Klartextbedienung. :: Einfacher Abgleich. :: Bediensprache wählbar. :: Hüllkurvendarstellung vor Ort. Verwendung: FMG60, FMU40/FMU41/FMU42/FMU43/FMU44.

  • 50
    • Order code 52018204

      Adaptionskit Gehäuse F12, 2-Draht, FHX40

      Umbau auf abgesetzte Anzeige. Gehäuse F12, 2-Draht Elektronik. Nur Ex-freier Bereich. FHX40 separat bestellen. Verwendung: Micropilot II/M, Prosonic M, Levelflex M.

    • Order code 52016334

      Kabel FHX40, 20m

      Verbindungskabel, doppelt geschirmt. Verwendung: FHX40.

    • Order code 71020502

      Kabel FHX40, 5m

      Verbindungskabel, doppelt geschirmt. Verwendung: FHX40.

    • Order code 71020503

      Kabel FHX40, 10m

      Verbindungskabel, doppelt geschirmt. Verwendung: FHX40.

    • Order code 71020504

      Kabel FHX40, 30m

      Verbindungskabel, doppelt geschirmt. Verwendung: FHX40.

    • Order code 52013874

      Montagebügel FHX40 1" / 2" Rohr

      Verwendung: FHX40.

    • Order code 543199-0001

      Protective cover for housing T12/F12, SS

      Usage: Micropilot M, Micropilot S, Prosonic M, Levelflex M. Material: 316Ti.

    • Order code 52004074

      Adapter HF-Testkabel 6GHz

      Anschluss an 6GHz HF-Modul. Dummy-Antenne. Verwendung: FMR230/FMR231.

    • Order code 52007441

      Adapterkabel FMR2xx/53x, FMU4x, FMP4x

      Verbindung > Adapter. Servicetool RS232 (016154-0000). Zur Verwendung der ToF-Tool Software Micropilot M, Micropilot S, Prosonic M, Levelflex M.

    • Order code 52007646

      Abziehwerkzeug HF-Stecker

      Verwendung: Micropilot M/Micropilot S.

    • Order code 71000221

      Adapterk. FMR2xx,FMx4x,PMx7x,FMD7x,FMG60

      Verbindung Servicetool RS232 (52013675)/ ToF Adapter FXA291 (71007843). Verwendung: FMG60, FMD77/FMD78, FMR230/ FMR231, FMR240/FMR244/FMR245, FMR250, FMU40/FMU41/FMU42/FMU43/FMU44, NRF590, PMC71, PMD75, PMP71/PMP75.

    • Order code 71006590

      HF-Testkabel 6GHz

      Koax-Kabel. Verwendung: FMR230/FMR231, FMR530/FMR531/FMR532/FMR533, FMR540. Dummy-Antenne.

    • Order code 71007843

      ToF Adapter FXA291

      Verwendung: Anschluss Micropilot M, Micropilot S, Levelflex M, Prosonic M, Tank Side Monitor, Deltabar S, Cerabar S, Gammapilot M, Micropilot I, an Commubox FXA291.

    • Order code 52028063

      HF-Testkabel 6GHz + Widerstand

      Koax Kabel. Abschlusswiderstand / Verbindungsstück. Verwendung: FMR530/FMR532/FMR533, FMR540. Dummy-Antenne.

    • Order code 71067434

      Änderungstypenschild, Ex-frei

      Unbeschriftet. Zum Eintragen der neuen Bestellstruktur nach Umbau am Ex-freien Gerät. Verwendung: FMB50/FMB51/FMB52, FMR230/FMR231, FMR240/FMR244/FMR245, FMR250,FMR530/FMR532,FTL50/FTL50H/FTL51/ FTL51C/FTL51H, FTL70/FTL71, FTL80/FTL81/ FTL85, NMR81, PMC51, PMC71, PMP51/PMP55.

    • Order code FAR10-

      Antennen-Verlängerung FAR10

      Zum Absetzen der Hornantenne vom Geräteflansch. :: Entkopplung bei Kondensatbildung. :: Montagehilfe hoher Behälterstutzen. Verwendung: FMR54, FMR230.

    • Order code

      Produktauslauf Ersatzteile

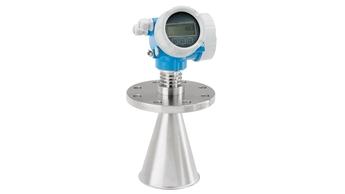

  • Nachfolger
