Micropilot FMR56

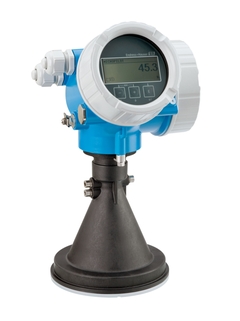

Micropilot FMR56 Aluminiumgehäuse ©Endress+Hauser

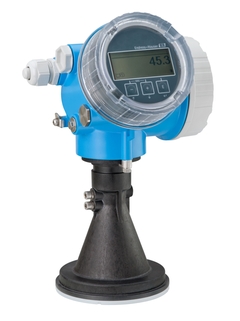

Micropilot FMR56 Kunststoffgehäuse ©Endress+Hauser

Laufzeitmessverfahren Messprinzip

Inbetriebnahmefilm für Micropilot FMR5x Freifeldradar und Levelflex FMP5x geführtes Radar

Einzigartiges HistoROM Datenmanagement-Konzept zur sicheren Füllstandsmessung

Kontinuierlich selbstadaptierende Algorithmen bieten sichere Füllstandsmessung dank Multi-Echo Tracking

Wirtschaftliches Basismodel zur Füllstandsmessung in Schüttgütern

Der Micropilot FMR56 ist speziell für den Einsatz unter einfachen Prozessbedingungen ausgelegt wie sie in Schüttgutsilos und Feststofflagertanks vorkommen. Micropilot Freifeldradar wird zur kontinuierlichen, berührungslosen Füllstandsmessung in pulverförmigen bis körnigen Schüttgütern eingesetzt. Die Messung ist unabhängig von Staub, Befüllgeräuschen, Temperaturschwankungen und Gasüberlagerungen.

  • Vorteile

    • Zuverlässige berührungslose Messung selbst bei sich ändernden Medien und Prozessbedingungen

    • HistoROM Datenmanagement-Konzept für schnelle und einfache Inbetriebnahme, Wartung und Diagnose

    • Höchste Zuverlässigkeit dank neuer Multi-Echo Tracking Auswertung,...

  • Anwendungsgebiet

    PP-plattierte Hornantenne kann durch Montagebügel oder eine in sich verdrehbare Dichtung einfach und flexibel auf die Schüttgutoberfläche ausgerichtet werden.

    • Prozessanschlüsse: Montagebügel oder Überwurfflansch

    • Temperatur: -40 bis +80 °C

    • Druck: -1 bis...

Funktionen und Spezifikationen

Zurück

Details

  • Messprinzip

    Radar

  • Merkmal / Anwendung

    Für einfache Anwendungen:
    Verlässliche, berührungslose Messung von Füllständen in Silos oder Lagertanks für Schüttgüter

  • Spezialitäten

    Heartbeat Technology,

    Bluetooth® Inbetriebnahme,

    Bedienung und Wartung mit SmartBlue App,

    Sicherheit und Zuverlässigkeit durch Multi- Echo Tracking,

    HistoROM,

    RFID TAG zur einfachen Identifizierung

  • Versorgung / Kommunikation

    2-Draht (HART/ PROFIBUS PA/ FOUNDATION Fieldbus)

    4-Draht (HART)

    Bluetooth® drahtlose Technologie und App (optional)

  • Frequenz

    K-Band (~26 GHz)

  • Antenne

    Horn DN80/3", PP plattiert

    Horn DN100/4", PP plattiert

  • Genauigkeit

    +/- 3 mm

  • Umgebungstemperatur

    -40 °C...+80 °C

  • Prozesstemperatur

    -40 °C...+80 °C

  • Prozessdruck absolut / max. Überlastdruck

    Vakuum...3 bar

  • Prozessseitige Hauptmaterialien

    PP, UP

  • Prozessanschluss

    Flange:

    UNI DN80...DN150

    Montagebügel

  • Max. Messdistanz

    30 m

  • Kommunikation

    4...20 mA HART

    PROFIBUS PA

    FOUNDATION Fieldbus

    Drahtlose Bluetooth® Technologie

  • Zertifikate / Abnahmen

    ATEX, FM, CSA, CSA C/US, IEC Ex, INMETRO, NEPSI, KC

  • Sicherheitszulassungen

    SIL

  • Optionen

    Display,

    Kundenspezifische Parametrierung

    App 'SmartBlue' zur Inbetriebnahme und Betrieb mittels Bluetooth®

  • Anwendungsgrenzen

    DK < 1,6

    Reduktion des max. möglichen Messbereiches durch:

    Medien mit schlechten Reflexionseigenschaften

    Schüttkegel

    extrem lockere Oberfläche von Schüttgütern, z.B. Schüttgut mit niedrigem Schüttgewicht bei pneumatischer Befüllung

    Ansatzbildung, vor allem von feuchten Produkten

Dokumente / Handbücher / Software

Zubehör / Ersatzteile

Nr
Order code
Specification
  • 19
    • Nr 19 Order code 71115175

      Gehäusefilter Messing/Ni GT19/20, 1 Set

      Bestehend aus: 2x Belüftungsstopfen Messing Nickel, Druckausgleichsfilter. Verwendung: FMP50/FMP51/FMP52/FMP53/ FMP54/FMP55/FMP56/FMP57, FMR50/FMR51/ FMR52/FMR53/FMR54/FMR56/FMR57, FMR60/FMR62/FMR67. Verwendung: Promass 200/TB2, Prosonic Flow 200, Promag 200, Prowirl 200.

  • 17
    • Nr 17 Order code 71115176

      Set Gehäuse Sicherungskrallen

      Verwendung: Gehäuse GT18/GT19/GT20, FMP50/FMP51/FMP52/FMP53/FMP54/FMP55/ FMP56/FMP57, FMR50/FMR51/FMR52/FMR53/ FMR54/FMR56/FMR57, FMR60/FMR62/FMR67. Verwendung: Promass 200/TB2, Prosonic Flow 200, Promag 200, Prowirl 200.

  • 20
    • Nr 20 Order code 71110292

      Deckel GT19 PBT, Schauglas, EPDM

      Werkstoff: Kunststoff PBT-FR Sichtscheibe PC. O-Ring EPDM, PTFE beschichtet. Verwendung: FHX50, FMP50/FMP51/FMP52/ FMP53/FMP54/FMP55/FMP56/FMP57, FMR50/ FMR51/FMR52/FMR53/FMR54/FMR56/FMR57, FMR60/FMR62/FMR67.

    • Nr 20 Order code 71110293

      Deckel GT19 PBT, EPDM

      Werkstoff: Kunststoff PBT, metallisiert. O-Ring EPDM, PTFE beschichtet. Verwendung: FMP50/FMP51/FMP52/FMP53/ FMP54/FMP55/FMP56/FMP57, FMR50/FMR51/ FMR52/FMR53/FMR54/FMR56/FMR57, FMR60/FMR62/FMR67.

    • Nr 20 Order code 71110297

      Deckel GT20 Alu, Schauglas, HNBR

      Werkstoff: Aluminium, beschichtet. O-Ring EPDM, PTFE beschichtet. Verwendung: FMP50/FMP51/FMP52/FMP53/ FMP54/FMP55/FMP56/FMP57, FMR50/FMR51/ FMR52/FMR53/FMR54/FMR56/FMR57, FMR60/FMR62/FMR67. Verwendung: Promass 200/TB2, Prosonic Flow 200, Promag 200, Prowirl 200.

    • Nr 20 Order code 71110299

      Deckel GT20 Alu, HNBR

      Werkstoff: Aluminium, beschichtet. O-Ring EPDM, PTFE beschichtet. Verwendung: FMP50/FMP51/FMP52/FMP53/ FMP54/FMP55/FMP56/FMP57, FMR50/FMR51/ FMR52/FMR53/FMR54/FMR56/FMR57, FMR60/FMR62/FMR67. Verwendung: Promass 200/TB2, Prosonic Flow 200, Promag 200, Prowirl 200.

  • 25
    • Nr 25 Order code 71110295

      Deckel GT19 PBT, Terminal Ex, EPDM

      Werkstoff: Kunststoff PBT, metallisiert. Verwendung: Anschlussraum, nicht für Ex d/XP, FMP50/FMP51/FMP52/FMP53/FMP54/FMP55/ FMP56/FMP57, FMR50/FMR51/FMR52/FMR53/ FMR54/FMR56/FMR57, FMR60/FMR62/FMR67.

    • Nr 25 Order code 71110301

      Deckel GT20 Alu, Terminal Ex, HNBR

      Werkstoff: Aluminium, beschichtet. O-Ring EPDM, PTFE beschichtet. Verwendung: Anschlussraum, nicht für Ex d/XP, FMP50/FMP51/FMP52/FMP53/FMP54/FMP55/ FMP56/FMP57, FMR50/FMR51/FMR52/FMR53/ FMR54/FMR56/FMR57, FMR60/FMR62/FMR67. Verwendung: Promass 200/TB2, Prosonic Flow 200, Promag 200, Prowirl 200.

    • Nr 25 Order code 71110302

      Deckel GT20 Alu, Terminal Ex d, HNBR

      Werkstoff: Aluminium, beschichtet. O-Ring EPDM, PTFE beschichtet. Verwendung: Anschlussraum Ex d/XP, FMP50/FMP51/FMP52/FMP53/FMP54/FMP55/ FMP56/FMP57, FMR50/FMR51/FMR52/FMR53/ FMR54/FMR56/FMR57, FMR60/FMR62/FMR67. Verwendung: Promass 200/TB2, Prosonic Flow 200, Promag 200, Prowirl 200.

    • Nr 25 Order code 71185517

      Deckel GT20 Alu, Terminal, OVP, HNBR

      Werkstoff: Aluminium. O-Ring EPDM, PTFE beschichtet. Verwendung: Anschlussraum bei Überspannungsschutz, nicht für Ex d/XP, FMP50/FMP51/FMP52/FMP53/FMP54/FMP55/ FMP56/FMP57, FMR50/FMR51/FMR52/FMR53/ FMR54/FMR56/FMR57, FMR60/FMR62/FMR67. Verwendung: Promass 200, Prosonic Flow 200, Promag 200, Prowirl 200.

    • Nr 25 Order code 71185518

      Deckel GT19 PBT, Terminal, OVP, EPDM

      Werkstoff: Kunststoff PBT, metallisiert. O-Ring EPDM, PTFE beschichtet Verwendung: Anschlussraum bei Überspannungsschutz, nicht für Ex d/XP. Verwendung: FMP50/FMP51/FMP52/FMP53/ FMP54/FMP55/FMP56/FMP57, FMR50/FMR51/ FMR52/FMR53/FMR54/FMR56/FMR57, FMR60/FMR62/FMR67.

  • 65
    • Nr 65 Order code 71110303

      Dichtungsset GT18/GT19/GT20, EPDM, HNBR

      Bestehend aus: O-Ring 88,5x3,53 EPDM/PTFE, Deckel Elektronikraum, Gehäuse GT19. O-Ring 88,5x3,53 NBR, Deckel Elektronikraum, Gehäuse GT18, GT20. O-Ring 91,67x3,53 EPDM/PTFE, Deckel Anschlussraum, Gehäuse GT19. O-Ring 91,67x3,53 NBR, Deckel Anschlussraum, Gehäuse GT18, GT20. O-Ring 50,39x3,53 EPDM/PTFE, Gehäuse/Sensor. Verwendung: FMP50/FMP51/FMP52/FMP53/ FMP54/FMP55/FMP56/FMP57, FMR50/FMR51/ FMR52/FMR53/FMR54/FMR56/FMR57, FMR60/FMR62/FMR67. Verwendung: Promass 200/TB2, Prosonic Flow 200, Promag 200, Prowirl 200.

    • Order code 71128617

      Überspannungsschutz (OVP10), 1-Kanal

      4-20mA HART. Verwendung: FMP50/FMP51/FMP52/FMP53/ FMP54/FMP55/FMP56/FMP57, FMR50/FMR51/FMR52/FMR53/FMR54/FMR56/ FMR57, FMR60/FMR62/FMR67. Verwendung: Promass 200, Prosonic Flow 200, Promag 200, Prowirl 200.

    • Order code 71128619

      Überspannungsschutz (OVP20), 2-Kanal

      4-20mA HART, PROFIBUS PA, FOUNDATION Fieldbus, Imp./Freq./Schaltausgang. Verwendung: FMP50/FMP51/FMP52/FMP53/ FMP54/FMP55/FMP56/FMP57, FMR50/FMR51/FMR52/FMR53/FMR54/FMR56/ FMR57, FMR60/FMR62/FMR67. Verwendung: Promass 200, Prosonic Flow 200, Promag 200, Prowirl 200.

  • 34
    • Nr 34 Order code 71108594

      I/O Modul 2-Draht, 4-20mA, HART, Ex, V2

      Ex-frei, Ex. 1x Stromausgang HART. Version 2. Verwendung: FMP50/FMP51/FMP52/FMP53/ FMP54/FMP55/FMP56/FMP57, FMR50/FMR51/ FMR52/FMR53/FMR54/FMR56/FMR57.

    • Nr 34 Order code 71108599

      I/O Modul, 2-Dr.,4-20mA,HART, PFS, Ex,V1

      Ex-frei, Ex. 1x Stromausgang HART, 1x PFS. PFS=Schaltausgang. Version 1. Verwendung: FMP50/FMP51/FMP52/FMP53/ FMP54/FMP55/FMP56/FMP57. FMR50/FMR51/ FMR52/FMR53/FMR54/FMR56/FMR57.

    • Nr 34 Order code 71164940

      I/O Modul, 2-Draht, PA/FF, PFS, Ex, V2

      Ex-frei, Ex. PROFIBUS PA, FOUNDATION Fieldbus. PFS=Schaltausgang. Version 2. Verwendung: FMP50/FMP51/FMP52/FMP53/ FMP54/FMP55/FMP56/FMP57, FMR50/FMR51/ FMR52/FMR53/FMR54/FMR56/FMR57. Verwendung: Promass 200, Prowirl 200, Promag 200.

    • Nr 34 Order code 71187812

      I/O Mod.Level,2-Dr.4-20mA,HART,Ex,LP,V2

      Version 2. Nicht für Ex d/XP. LP=low powered. 1x Stromausgang HART. Verwendung: FMP50/FMP51/FMP52/FMP53/FMP54/ FMP55/FMP56/FMP57, FMR50/FMR51/FMR52/ FMR53/FMR54/FMR56/FMR57, FMR60/FMR62/FMR67.

    • Nr 34 Order code 71207473

      I/O Mod. Level,4-Dr.DC,4-20mA,HART,Ex,V2

      Ex-frei, Ex. 10,4-48VDC. 1x Stromausgang HART. Version 2. Verwendung: FMP50/FMP51/FMP52/FMP53/ FMP54/FMP55/FMP56/FMP57, FMR50/FMR51/ FMR52/FMR53/FMR54/FMR56/FMR57, FMR60/FMR62/FMR67.

    • Nr 34 Order code 71207474

      I/O Mod. Level, 2-Dr.2x4-20mA,HART,Ex,V2

      Ex-frei, Ex. Stromausgang, 4-20mA HART + 4-20mA analog. Version 2. Verwendung: FMP50/FMP51/FMP52/FMP53/ FMP54/FMP55/FMP56/FMP57, FMR50/FMR51/ FMR52/FMR53/FMR54/FMR56/FMR57.

    • Nr 34 Order code 71207475

      I/O Mod. Level,4-Dr.AC,4-20mA,HART,Ex,V2

      Ex-frei, Ex. 90-253VAC. 1x Stromausgang HART. Version 2. Verwendung: FMP50/FMP51/FMP52/FMP53/ FMP54/FMP55/FMP56/FMP57, FMR50/FMR51/ FMR52/FMR53/FMR54/FMR56/FMR57, FMR60/FMR62/FMR67.

  • 37
    • Nr 37 Order code 71110279

      Klemmenset 4-Draht, I/O Module

      Bestehend aus: 2x Klemme 2-polig, grün, 2x Klemme 2-polig, rot. Verwendung: FMP50/FMP51/FMP52/FMP53/ FMP54/FMP55/FMP56/FMP57, FMR50/FMR51/ FMR52/FMR53/FMR54/FMR56/FMR57, FMR60/FMR62/FMR67.

    • Nr 37 Order code 71110280

      Klemmenset 2-Draht, I/O Module

      Bestehend aus: 4x Klemme 2-polig, grün. Verwendung: FMP50/FMP51/FMP52/FMP53/ FMP54/FMP55/FMP56/FMP57, FMR50/FMR51/ FMR52/FMR53/FMR54/FMR56/FMR57, FMR60/FMR62/FMR67. Verwendung: Promass 200/TB2, Prosonic Flow 200, Promag 200, Prowirl 200.

  • 30
  • 40
    • Nr 40 Order code XPD0024-

      Display Modul, SD02, Drucktasten

      Für Gehäuse: GT18, GT19, GT20. Verwendung: FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57, FMR60/62/67, FHX50. Promass 200/TB2, Prosonic Flow 200, t-mass 150, Promag 200, Prowirl 200. Bestehend aus: Display SD02, Spiralkabel, Flachbandkabel, Abdeckung.

    • Nr 40 Order code XPD0025-

      Display Modul, SD03, Touch Control

      Für Gehäuse: GT18, GT19, GT20. Verwendung: FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57, FMR60/62/67, FHX50. Promass 200/TB2, Prosonic Flow 200, Promag 200, Prowirl 200. Bestehend aus: Display SD03 beleuchtet, Flachbandkabel, Abdeckung.

    • Order code 71162242

      Wetterschutzhaube GT18/19/20, 316L

      Verwendung: FMP50/FMP51/FMP52/FMP53/ FMP54/FMP55/FMP56/FMP57, FMR50/FMR51/FMR52/FMR53/FMR54/ FMR56/FMR57, FMR60/FMR62/FMR67. Verwendung: Promass 200/TB2, Prosonic Flow 200, Promag 200, Prowirl 200.

    • Order code 71162777

      UNI Überwurfflansch 3"/DN80/80, PP

      Max 4bar abs/58psia, passend zu: NPS 3" Cl.150 / DN80 PN16 / 10K 80. Verwendung: FMR20, FMR50/FMR56, 80mm/3" Horn, 3" 150lbs/DN80 PN16/10K 80.

    • Order code 71162778

      UNI Überwurfflansch 4"/DN100/100, PP

      Max 4bar abs/58psia, passend zu: NPS 4" Cl.150 / DN100 PN16 / 10K 100. Verwendung: FMR20, FMR50/56, 80mm/3" Horn, 4" 150lbs/DN100 PN16/10K 100.

    • Order code 71162780

      UNI Überwurfflansch 6"/DN150/150, PP

      Max 4bar abs/58psia, passend zu: NPS 6" Cl.150 / DN150 PN16 / 10K 150. Verwendung: FMR50/FMR56, 80mm/3" Horn. 6" 150lbs/DN150 PN16/10K 150. Verwendung: FMR20.

    • Order code 71162781

      UNI Überwurffl. 4"/DN100/100, Horn 100mm

      UNI Überwurfflansch 4"/DN100/100, PP max 4bar abs/58psia, passend zu NPS 4" Cl.150 / DN100 PN16 / 10K 100. Verwendung: FMR50/FMR56, 100mm/4" Horn.

    • Order code 71162782

      UNI Überwurffl. 6"/DN150/150, Horn 100mm

      UNI Überwurfflansch 6"/DN150/150, PP max 4bar abs/58psia, passend zu NPS 6" Cl.150 / DN150 PN16 / 10K 150. Verwendung: FMR50/FMR56, 100mm/4" Horn.

    • Order code 71377355

      Bluetooth Modul (BT10)

      Modul zur kabellosen Datenkommunikation. Verwendung: FMP50/FMP51/FMP52/FMP53/ FMP54/FMP55/FMP56/FMP57, FMR50/FMR51/ FMR52/FMR53/FMR54/FMR56/FMR57, FMR60/FMR62/FMR67.

    • Order code 71074263

      Dichtung, verstellbar, DN80

      DN80 PN10-40. Material: EPDM. Verwendung: FMR50/FMR56, FMR244.

    • Order code 71074264

      Dichtung, verstellbar, DN100

      DN100 PN10-16. Material: EPDM. Verwendung: FMR50/FMR56, FMR244.

    • Order code 71074265

      Dichtung, verstellbar, DN150

      DN150 PN10-16. Material: EPDM. Verwendung: FMR50/FMR56, FMR244.

    • Order code 71249070

      Dichtung, verstellbar, ASME 3"/ JIS 80A

      ASME 3" 150lbs / JIS 80A 10K. Material: EPDM. Verwendung: FMR50/FMR56, FMR244.

    • Order code 71249072

      Dichtung, verstellbar, ASME 4"

      ASME 4" 150lbs. Material: EPDM. Verwendung: FMR50/FMR56, FMR244. Nicht für JIS.

    • Order code 71249073

      Dichtung, verstellbar, ASME 6"/ JIS 150A

      ASME 6" 150lbs / JIS 150A 10K. Material: EPDM. Verwendung: FMR50/FMR56, FMR244.

    • Order code 71162776

      Montagebügel, FMR50/56

      Werkstoff: 304. Verwendung: Ausrichtung FMR50/FMR56.

    • Order code XPRFID-

      Ersatz RFID TAG

      Bestehend aus: RFID TAG, Befestigungsdraht, Krimphülse.
