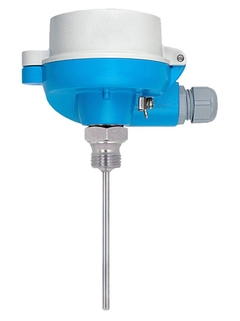

TR25
Termometro a termoresistenza modulare
Tecnologia di misura completa e comune della temperatura per quasi tutti i settori industriali
Robusto termometro modulare applicabile in quasi tutti i settori. Un trasmettitore da testa opzionale, dotato di tutti i più comuni protocolli di comunicazione, rende il dispositivo pronto per l'uso con una maggiore precisione e affidabilità di misura rispetto ai sensori a cavo fisso. Una varietà di connessioni al processo, dimensioni e materiali offrono flessibile possibilità di applicazione.
Componenti aggiuntivi
-
Vantaggi
Elevato grado di flessibilità grazie al design modulare con teste terminali standard, secondo DIN EN 50446 e lunghezze di immersione specifiche del cliente
Elevato grado di compatibilità dell'inserto e design secondo DIN 43772
Tempo di risposta veloce,...
Documenti / Manuali / Software
-
Omnigrad T TR25
Technical Information
Modular RTD assembly without extension neck with threaded process
connectionInformazioni tecniche (TI) -
Informazione tecnica TR 25, omnigrad T
Informazione tecnica TR 25 omnigrad T, senza collo d'estensione
Informazioni tecniche (TI) -
TRxx, TCxx, TS211, iTHERM TS111, TM211, TPx100, TSx310, TM1x1, TM411,
TM412
Thermometers and inserts
Ex nA IIC T6...T1 GcIstruzioni per la sicurezza in aree Ex (XA) -
Omnigrad TRxx, TCxx, TxCxxx
RTD/TC modular thermometers
0Ех ia IIC T6…T1 Ga Х
Ga/Gb Ех ia IIC T6…T1 Ga Х
Ех ia IIIC 85 °C…450 °C Da Х
Ех ia IIIC 85 °C…450 °C Da/Db ХIstruzioni per la sicurezza in aree Ex (XA) -
Измерение температуры
Ключевые особенности термометров Endress+Hauser для нефтегазовой отрасли
Brochure di competenza (CP)08/11Russo -
Инженерные решения по термометрии
Специальные решения по термометрии для химической и
нефтеперерабатывающей промышленностиBrochure di competenza (CP)04/10Russo -
Process RTD General purpose, Process RTD Heavy duty, Process RTD Hygienic, Process TC General purpose
Codice del prodotto: TR15-, TR24-, TR25-, TR44-, TR45-, TR46-, TR47-, TR48-, TR61-, TR62-, TR63-, TR65-, TR66-, TR88-, TC10-, TC12-, TC13-, TC15-, TC61-, TC62-, TC63-, TC65-, TC66-, TC88-, TR10-, TR11-, TR12-, TR13-
Manufacturer DeclarationInglese -
Process RTD General purpose
Codice del prodotto: TR25-
Numero Dichiarazione: HE_00513_01.17
Specifiche del produttore: RoHSManufacturer DeclarationInglese -
RTD-thermometer, Process TC Heavy duty, Process TC General purpose, Process TC Explosion proof, Process TC direct in contact, Process TC Direct contact, Process RTD Hygienic, Process RTD Heavy duty, Process RTD General purpose, Process RTD Explosion proof, Process RTD direct in contact, Process RTD Direct contact, Plugs RTD direct contact, Magphant, Low cost RTD General purpose, Industrial Modular Thermometer
Codice del prodotto: TR15-, TR13-, TR12-, TR11-, TR10-, TMT470L-, TMT162R-, TMT162C-, TMT142R-, TMT142C-, TMR35L-, TMR35-, TMR31L-, TMR31-, TM411-, TM401-, TH56-, TH55-, TH54-, TH53-, TH52-, TH51-, TR24-, TTR35-, TTR31-, TST90-, TST602-, TST487-, TST434-, TST41N-, TST414-, TST410-, TST40N-, TST310-, TST187-, TSM487-, TSM187-, TSC310-, TR88-, TR66-, TR65-, TR63-, TR62-, TR61-, TR25-, TH27-, T55-, T54-, T53-, T15-, T14-, T13-, OTR96-, OTR95-, OTR94-, OTR93-, OTR92-, OTR91-, OTR90-, OTR35-, OTR31-, MLTTS01-, MLTTS00-, GPTL-, DTT35L-, DTT35-, DTT31L-, DTT31-, TAF11-, TH18-, TH17-, TH15-, TH14-, TH13-, TH12-, TH11-, TEC420-, TC88-, TC66-, TC65-, TC63-, TC62-, TC61-, TC15-, TC13-, TC12-, TC10-, TAF16-, TAF12T-, TAF12S-, TAF12D-
Numero Dichiarazione: EC_00568_01.17EU DeclarationTedesco , Inglese , fr -
Process TC Heavy duty, Process TC General purpose, Process TC direct in contact, Process TC Direct contact, Process RTD Hygienic, Process RTD Heavy duty, Process RTD General purpose, Process RTD Direct contact, ACCESSORIES: T_INSERTS, ACCESSORIES: TC INSERT, ACCESSORIES: RTD INSERT
Codice del prodotto: TR11-, TR12-, TR13-, TR15-, TR24-, TR25-, TR45-, TR47-, TR61-, TR62-, TR63-, TR65-, TR66-, TR88-, TS111-, TSC310-, TST310-, TR10-, TC10-, TC12-, TC13-, TC15-, TC61-, TC62-, TC63-, TC65-, TC66-, TC88-, TEC420-, TM111-, TM131-, TM411-, TM412-, TPC100-, TPR100-
Numero Dichiarazione: EC_00169_02.16EU DeclarationTedesco , Inglese , fr -
Process TC Heavy duty, Process TC General purpose, Process TC Direct contact, Process RTD Hygienic, Process RTD Heavy duty, Process RTD General purpose, Process RTD Direct contact, Low cost RTD General purpose
Codice del prodotto: TM412-, TR10-, TR11-, TR12-, TR13-, TR15-, TR24-, TR25-, TR44-, TR45-, TR46-, TR47-, TR48-, TR61-, TR62-, TR63-, TR65-, TR66-, TR88-, TST40N-, TST41N-, TST434-, TM411-, TAF11-, TAF12D-, TAF12S-, TAF12T-, TAF16-, TC10-, TC12-, TC13-, TC15-, TC61-, TC62-, TC63-, TC65-, TC66-, TC88-, TEC420-, TM101-, TM111-, TM121-, TM131-, TM401-, TM402-
Numero Dichiarazione: EC_00136_02.16EU DeclarationTedesco , Inglese -
ACCESSORIES: RTD INSERT, ACCESSORIES: TC INSERT, ACCESSORIES: T_INSERTS, Process RTD Direct contact, Process RTD General purpose, Process RTD Heavy duty, Process RTD Hygienic
Codice del prodotto: TR47-, TR48-, TR61-, TR62-, TR63-, TR65-, TR66-, TR88-, TS101-, TS111-, TST310-, TST434-, TST602-, TR45-, TR44-, TR25-, TR24-, TR15-, TR13-, TR12-, TR11-, TR10-, TPR300-, TPR100-, TM411-, TM401-, TET300-
Regione: Russia (TR CU)
Ente approvante: EAC
Numero di approvazione: TC RU D-DE.AZ01.B.01156MiscellaneousRusso -
Process RTD General purpose, Process RTD Heavy duty, Process TC General purpose, Process TC Heavy duty
Codice del prodotto: TR88-, TR66-, TR65-, TR63-, TR62-, TR61-, TR25-, TR24-, TR15-, TR13-, TR12-, TR11-, TR10-, TC88-, TC66-, TC65-, TC63-, TC62-, TC61-, TC15-, TC13-, TC12-, TC10-
Regione: China
Ente approvante: ACMA
Numero di approvazione: MD-17033A/09/ENMiscellaneousInglese -
ACCESSORIES: RTD INSERT, ACCESSORIES: TC INSERT, ACCESSORIES: T_INSERTS, Low cost RTD General purpose, Process RTD Direct contact, Process RTD General purpose, Process RTD Heavy duty, RTD-thermometer
Codice del prodotto: TR88-, TS111-, TSM187-, TSM487-, TST187-, TST310-, TST40N-, TST410-, TST414-, TST41N-, TST434-, TST487-, TST602-, TR66-, TR65-, TR63-, TR62-, TR61-, TR25-, TR24-, TR15-, TR13-, TR12-, TR11-, TR10-, TPR300-, TPR100-
Regione: Russia
Ente approvante: Rosstandart
Numero di approvazione: IT.C.32.004.A_66572MetrologyRusso
Accessori / Parti di ricambio
-
-
Order code 52028179
Guarniz. 67,5x2,9x1,5 VMQ/PTFE, 5 pezzi
Profile gasket per coperchio Acciaio inox custodia F15
-
Order code 60017971
DISPLAY per TA20J
-
Order code 71043745
Kit filtro custodia F15, 3 pezzi
Consiste in: Filter plug, Filtro compensazione pressione, O-ring Per: Custodia F15. Non Ex.
-
Order code 71090687
Connettore Fieldbus PA M20;M12;150mm
-
Order code 71044061
Kit di fissaggio TMT85/84 (europeo)
2x screws, 2x springs, 2x spring rings, 1x sealing CDI-connector
-
Order code 71367427
-
Order code 71142762
O-Ring 44,17x1,78 EPDM labs free nero
-
-
-
Nr A Order code TA20A-
Testa terminale TA20A
Materiale: alluminio rivestito resina epossidico. Area di temperatura : max. +100 oC; ATEX: +95 oC.
-
Nr A Order code TA20B-
TESTA TERM. DIN B IN POLIAMMIDE TA20B
Temperatura massima 80oC, IP65.
-
Nr A Order code TA20D-
Testa terminale TA20D
Testa di collegamento per montaggio inserto di misura con due trasmettitori o una basetta ceramica e un trasmettitore. Per montaggio su armature o manicotto di protezione. Materiale: Alluminio verniciato Temperatura ambiente: max. +100 oC; ATEX: +95° C. Protezione: IP66.
-
Nr A Order code TA20R-
Testa terminale TA20R
DIN B in acciaio inossidabile AISI 316L W 1.4404. Max temperatura 100 oC; ATEX: +95 oC. Protezione IP66/IP67
-
Nr A Order code TA20W-
Testa terminale TA20W
COPERCHIO SEMISFERICO INCERNIERATO Temperatura massima 100oC; ATEX: +95 oC, Protezione IP66.
-
Nr A Order code TA21E-
Testa di connessione TA21E
Testa di connessione coperchio avvitato Adatta al montaggio con termometri completi di trasmettitore o morsettiera. Grado di protezione: IP65 Materiale: Alluminio pressofuso Temperatura ambiente: max +100 oC; ATEX: +95 oC. Protezione: IP65
-
-
-
Order code FXA195-
Commubox FXA195
Modem per la connessione di dispositivi da campo HART a personal computer con porta USB, per la messa in servizio dei dispositivi mediante tool software. :: idoneo per segnali a sicurezza intrinseca :: Sil2, IEC61508
-
Order code READWIN-
SOFTWARE READWIN
Per la configurazione e la consultazione dei dati
-
-
-
Nr D Order code TMT180-
iTEMP TMT180, trasmett. da testa Pt100
Trasmettitore di temperatura programma- bile da PC. Campo configurabile per T/R Pt100 Uscita analogica 4..20 mA tecnica a due fili. Comportamento in anomalia sec.NAMUR NE43 Per montaggio in testa sec. DIN EN50446 forma B. Listato UL. GL (German Lloyd) certificato marino.
-
Nr D Order code TMT181-
iTEMP TMT181, trasmettitore da testa PCP
Trasmettitore intelligente di temp., da testa, programmabile via PC. Ingressi universali programmabili per RTD, TC, Ohm e mV. Tecnologia a 2 fili, uscita 4...20 mA. Isolamento galvanico e comportamento in anomalia in accordo a NE43. Per montaggio in teste tipo B, in accordo a Din 43729
-
-
-
Order code TXU10-
Kit di configurazione TXU10-
per trasmettitori configurabili con PC, programma di setup, cavo di interfaccia con porta USB e connettore 4 pin
-
-
-
Nr D Order code TMT82-
iTEMP TMT82, Trasmettitore HART
Trasmettitore di temperatura 2 fili. Isolamento galvanico 2kV (ingresso/uscita). Applicazione: RTD, TC, Ohm e mV.
-
Nr D Order code TMT84-
iTEMP TMT84, Trasmettitore da testa PA
Doppio ingresso di sensore Diagnostica avanzata: controllo sensore. Isolamento galvanico 2kV. Applicazione: RTD, TC, Ohm, mV. Assorbimento corrente: 11 mA. Montaggio: testa forma B, DIN43729. Impostazione in fabbrica: CH1: Pt100, 3-fili, oC CH2: inattivo Configurazione opzionale selezionabile.
-
Nr D Order code TMT85-
iTEMP TMT85, Transmitter FF
Trasmettitore di temperatura con doppio ingresso e diagnostica avanzata per monitoraggio sensore. Protocollo FOUNDATION Fieldbus (ITK 5.0.1). Isolamento galvanico 2 kV (ingresso sensore all'uscita). Applicazione: RTC, TC, Ohm, mV. Consumo corrente: 11 mA. Montaggio: testa forma B, DIN43729. Impostazione in fabbrica: CH1: Pt100, 3-fili, oC CH2: inattivo Configurazione differente da selezionare.
-
Nr D Order code TID10-
Display per trasmettitore TID10
ad innesto. Dot-Matrix visualizza il valore misurato. 12 DIP-switches tasto laterale. Parametri: FF: Simulatzione, Write Lock. PA: Bus adress, Write Lock. Compatibile: TMT85, TMT84, TMT82.
-
-
-
Nr A Order code TA30A-
Testa terminale TA30A
Adatta per morsettiera ceramica o trasmettitore da testa + display opzionale. Coperchio: basso, con cerniera, finestra opzionale. Materiale: alluminio. Rivertimento: poliestere sabbiato. Colore: corpo blu, coperchio grigio. Temp. ambiente: -50...150 oC (custodia). Protezione: IP66/68, NEMA 4X (custodia).
-
Nr A Order code TA30D-
Testa terminale TA30D
Adatta per 2 trasmettitori da testa morsettiera ceramica. Coperchio: alto, con cerniera. Materiale: alluminio. Rivertimento: poliestere sabbiato. Colore: corpo blu, coperchio grigio. Temp. ambiente: -50...150 oC (custodia). Protezione: IP66/68, NEMA 4X (custodia).
-
Nr A Order code TA30P-
Testa terminale TA30P
Adatta per 2 trasmettitori da testa o morsettiera ceramica. Coperchio: alto, con cerniera Materiale: poliammide PA12 antistatico. Colore: nero Temp. ambiente: -40...120 oC (custodia). Protezione: IP65 (custodia).
-
-
-
Nr D Order code TMT182-
iTEMP TMT182, trasmetitore da testa HART
Trasmettitore intelligente, di temperatura, da testa. Configurabile via protocollo HART come RTDs, TCs, Ohm e mV. Tecnologia a 2 fili, uscita 4...20 mA, SIL, isolamento galvanico e comportamento in anomalia in accordo a NE43. Per montaggio in teste tipo B, in accordo a DIN 43729.
-
-
