Sintesi delle specifiche
-
Precisione
classe 1 secondo IEC 60584
-
Miglior tempo di risposta
in base alla configurazione
t50 = 1 s
t90 = 2 s -
Max pressione di processo a 20°C
a 20 °C: 500 bar (7.252 psi)
-
Range di misura / operatività
Tipo K:
-40 … 1100 °C
(-40 … 2012 °F)
Tipo J:
-40 … 750 °C
(-40 … 1382 °F) -
Lunghezza su richiesta (mm)
fino a 30.000,00 mm (1,181.10'')
Campo applicativo

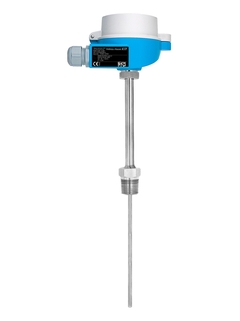

Robusto termometro modulare applicabile in quasi tutti i settori. Un trasmettitore da testa opzionale, dotato di tutti i più comuni protocolli di comunicazione, rende il dispositivo pronto per l'uso con una maggiore precisione e affidabilità di misura rispetto ai sensori a cavo fisso. Una varietà di connessioni al processo, dimensioni e materiali offrono flessibile possibilità di applicazione.
Vasta gamma di applicazioni
Adatto per l'installazione in pozzetti già esistenti
Campo di misura: da -40 a 1100°C (da -40 a 2012°F)
Grado di protezione fino a IP68
Vantaggi
Elevato grado di flessibilità grazie al design modulare con teste terminali standard, secondo DIN EN 50446 e lunghezze di immersione specifiche del cliente
Lunghezza totale variabile all'interno del pozzetto, grazie al giunto a compressione sul collo di estensione
Protezione per l'utilizzo in aree pericolose: sicurezza intrinseca (Ex ia), antiscintilla (Ex nA)
Trasmettitore da testa: Uscita analogica da 4 a 20 mA, HART®, PROFIBUS® PA o FOUNDATION Fieldbus™
Predecessore
Storie di successi
-
Prodotti semplici
- Selezione, installazione e messa in funzione semplice
Eccellenza tecnica
Semplicità
-
Prodotti standard
- Affidabilità, solidità e manutenzione ridotta
Eccellenza tecnica
Semplicità
-
Prodotti di fascia alta
- Funzionalità e convenienza elevate
Eccellenza tecnica
Semplicità
-
Prodotti speciali
- Progettati per applicazioni complesse
Eccellenza tecnica
Semplicità
Variabile
| Selezioni FLEX | Eccellenza tecnica | Semplicità |
|---|---|---|
Selezione Fundamental Soddisfa le tue esigenze di misurazione di base |
Eccellenza tecnica
|
Semplicità
|
Selezione Lean Gestisci agevolmente i tuoi processi core |
Eccellenza tecnica
|
Semplicità
|
Selezione Extended Ottimizza i tuoi processi con tecnologie innovative |
Eccellenza tecnica
|
Semplicità
|
Selezione Xpert Controlla le tue applicazioni più impegnative |
Eccellenza tecnica
|
Semplicità
Variabile |
31 documenti
-
-
Informazioni Tecniche (TI)
TR88, TC88
Termometro modulare TR88 con termoresistenza (RTD) TC88 con inserto a termocoppia (TC)
EN IT 28/05/202117/01/201921/04/201515/04/201510/12/2012Lingua:
Italiano
Versione:
28/05/2021
Dimensione del file:
922.8 KB
Nome del file:
TI01098TIT_0521.pdf
-
-
-
Informazioni Tecniche (TI)
Informazioni tecniche Omnigrad S TC88
Armatura TC modulare Collo di estensione e attacco filettato per installazione in un pozzetto termometrico preesistente
EN IT 01/02/201029/08/2005Lingua:
Italiano
Versione:
01/02/2010
Dimensione del file:
1.8 MB
Nome del file:
TI279TIT_0210.PDF
-
-
-
Istruzioni sulla sicurezza (XA)
TR1x, TR4x, TR88, TSC310, TST310, TR6x, TC1x, TC6x, TC88, TPC100, TPR100, TM411, TM412, TR24
Thermometers and inserts Ex iaIIC T1-T6 Ga, Ex iaD 20 T85-T450
EN IT 31/07/2020Lingua:
Inglese
Versione:
31/07/2020
Dimensione del file:
175.2 KB
Nome del file:
XA02109TEN_0120.pdf
-
-
-
Istruzioni sulla sicurezza (XA)
Istruzioni di sicurezza Omnigrad TR1x, TR4x, TR88, TR6x, TC1x, TC88, TEC420, TC6x
Omnigrad TR1x, TR4x, TR88, TR6x, TC1x, TC88, TEC420, TC6x ATEX: II 1D, II 1/2D Ex ia IIIC or II 1G, II 1/2G Ex ia IIC IECEx: Ex iaIIC Safety Instructions
EN IT 03/05/201628/11/201201/06/200901/10/2007Lingua:
Italiano
Versione:
03/05/2016
Dimensione del file:
730.2 KB
Nome del file:
XA00072RIT_1416.pdf
-
-
-
Istruzioni sulla sicurezza (XA)
iTHERM TS111, TM211 Omniset TPx100, Omnigrad TSx310 RTD/TC inserts and cable thermometers ATEX: II1D, II1/2DEx ia IIIC or II1G, II1/2G Ex ia IIC IECEx: Ex ia IIC Ga, Ga/Gb
Safety instructions for electrical apparatus certified for use in explosion-hazardous areas.
EN IT 10/07/201928/11/201628/11/201210/05/201201/07/2010Lingua:
Inglese
Versione:
10/07/2019
Dimensione del file:
977 KB
Nome del file:
XA00100RA3_1619.pdf
-
-
-
Istruzioni sulla sicurezza (XA)
TRxx, TCxx, TS211, iTHERM TS111, TM211, TPx100, TSx310, TM1x1, TM411, TM412
Thermometers and inserts Ex nA IIC T6...T1 Gc
EN IT 31/07/2020Lingua:
Inglese
Versione:
31/07/2020
Dimensione del file:
173.5 KB
Nome del file:
XA02111TEN_0120.pdf
-
-
-
Istruzioni sulla sicurezza (XA)
Termometri RTD/TC TRxx, TCxx, TEC420, TS111, TM211, TM41x, TPx100, TSx310, TM1x1
ATEX: II 3G Ex nA IIC T6...T1 Gc II 3D Ex tc IIIC T85°C...T450°C Dc Istruzionidi sicurezza per apparecchiature elettriche inaree pericolose
EN IT 14/03/202223/05/201904/08/201716/02/201526/02/2013Lingua:
Italiano
Versione:
14/03/2022
Dimensione del file:
450.5 KB
Nome del file:
XA00044RIT_1822-00.pdf
-
-
-
Istruzioni sulla sicurezza (XA)
Omnigrad TRxx, TCxx, TxCxxx
RTD/TC modular thermometers 0Ех ia IIC T6…T1Ga Х Ga/Gb Ех ia IIC T6…T1 Ga Х Ех ia IIIC 85 °C…450 °C Da Х Ех ia IIIC 85 °C…450 °C Da/Db Х
EN IT 10/03/202002/11/2016Lingua:
Inglese
Versione:
10/03/2020
Dimensione del file:
171.9 KB
Nome del file:
XA01459TEN_0220.pdf
-
-
-
Campo di attività (FA)
Temperaturmesstechnik
Thermometer und Transmitter für die Prozessindustrie
Lingua:
Tedesco
Versione:
17/02/2020
Dimensione del file:
5.8 MB
Nome del file:
FA00006Tde_2020.pdf
-
-
-
Campo di attività (FA)
Temperature measurement
Thermometers and transmitters for the process industry
EN IT 03/05/2022Lingua:
Inglese
Versione:
03/05/2022
Dimensione del file:
47.5 MB
Nome del file:
FA00006Ten_2122.pdf
-
Cerca parti di ricambio per numero disegno
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
Guarniz. 67,5x2,9x1,5 VMQ/PTFE, 5 pezzi
-
altri ricambi
Codice d'ordine52028179 -
-
DISPLAY per TA20J
-
altri ricambi
Codice d'ordine60017971 -
-
Kit filtro custodia F15, 3 pezzi
-
altri ricambi
Codice d'ordine71043745 -
-
Connettore Fieldbus PA M20;M12;150mm
-
altri ricambi
Codice d'ordine71090687 -
-
Connettore 4p M20/M12 150mm
-
altri ricambi
Codice d'ordine71313382 -
-
Spare parts kit copper ring G1/2",(10 p)
-
altri ricambi
Codice d'ordine71367414 -
-
Spare parts kit copper ring G3/4",(10 p)
-
altri ricambi
Codice d'ordine71367420 -
-
Spare parts kit copper ring M20x1.5(10p)
-
altri ricambi
Codice d'ordine71367425 -
-
Spare parts kit ring D21/di 10xgreen,10p
-
altri ricambi
Codice d'ordine71367427 -
-
Kit ricambi anello di rame M18 (10 p)
-
altri ricambi
Codice d'ordine71438347 -
-
Kit di fissaggio TMT8x/7x (europeo)
-
altri ricambi
Codice d'ordine71044061 -
-
Cavo di estens TC IEC 2x tipo K, 3p
-
altri ricambi
Codice d'ordine71389488 -
-
Cavo di estensione TC IEC 2x type J, 3p
-
altri ricambi
Codice d'ordine71389497 -
-
O-Ring 44,17x1,78 EPDM labs free nero
-
altri ricambi
Codice d'ordine71142762 -
-
Insert TPC100
-
Sensore
Numero disegnoCodice d'ordineATPC100- -
-
Kit ricambi guarnizioni TA30A/TA30D
-
altri ricambi
Codice d'ordine71182602 -
-
Extension Neck for Thermowell
-
Portasensore/Armatura
Numero disegnoCodice d'ordineETN15- -
-
Terminal Head TA20A
-
Custodia/Accessori della custodia
Numero disegnoCodice d'ordineDTA20A- -
-
Terminal Head TA20B
-
Custodia/Accessori della custodia
Numero disegnoCodice d'ordineDTA20B- -
-
Terminal Head TA21E
-
Custodia/Accessori della custodia
Numero disegnoCodice d'ordineDTA21E- -
-
Compression Fitting TA50
-
Portasensore/ accessori dell'armatura
Numero disegnoCodice d'ordineFTA50- -
-
iTEMP TMT84, Transmitter PA
-
Elettronica (sensore)
Numero disegnoCodice d'ordineBTMT84- -
-
iTEMP TMT85, Transmitter FF
-
Elettronica (sensore)
Numero disegnoCodice d'ordineBTMT85- -
-
Display Unit Head Transmitter
-
altri ricambi
Codice d'ordineTID10- -
-
Readwin 2000 Operation + Read. software
-
altri ricambi
Codice d'ordineREADWIN- -
-
Commubox FXA195
-
altri ricambi
Codice d'ordineFXA195- -
-
Terminal Head TA30A
-
Custodia/Accessori della custodia
Numero disegnoCodice d'ordineDTA30A- -
-
Terminal Head TA30D
-
Custodia/Accessori della custodia
Numero disegnoCodice d'ordineDTA30D- -
-
Terminal Head TA30P
-
Custodia/Accessori della custodia
Numero disegnoCodice d'ordineDTA30P- -
-
iTEMP TMT181, Head Transmitter PCP
-
Elettronica (sensore)
Numero disegnoCodice d'ordineBTMT181- -
-
iTEMP TMT182, Head Transmitter HART
-
Elettronica (sensore)
Numero disegnoCodice d'ordineBTMT182- -
-
iTEMP TMT82, Transmitter HART
-
altri ricambi
Codice d'ordineTMT82- -
-
Pasta termo conduttiva FDA 30g
Codice d'ordine71249291 -
Blocco termin.DIN B(42mm)2 morsetti 5pz
Numero disegnoCodice d'ordineC71111510 -
Blocco termin.DIN B(42mm)4 morsetti 5 Pz
Numero disegnoCodice d'ordineC71111514 -
Configuration Kit TXU10
Codice d'ordineTXU10-
