Interruttore di livello capacitivo
Liquicap FTI51

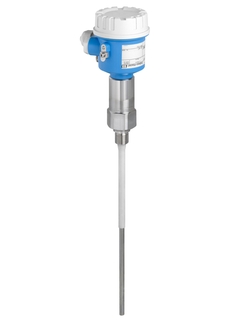

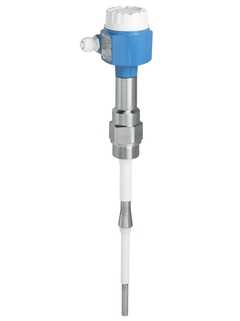

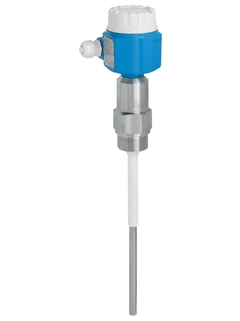

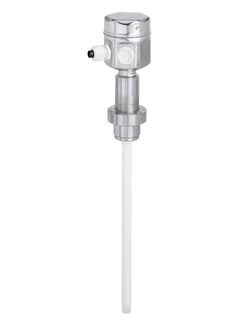

Liquicap FTI51 - Interruttore di livello capacitivo ©Endress+Hauser
©Endress+Hauser
©Endress+Hauser
©Endress+Hauser

Per liquidi altamente viscosi e che tendono a formare accumuli

Liquicap FTI51 è una sonda ad asta per il rilevamento del livello di liquidi che sono altamente viscosi e tendono a formare accumuli. Offre la massima affidabilità grazie alla compensazione attiva dei depositi ed è adatto per una vasta gamma di applicazioni grazie a certificati ed approvazioni per tutti i settori industriali. Le parti a contatto con il processo sono realizzate in materiale resistente alla corrosione e materiali elencati FDA. Questo garantisce un elevato standard di sicurezza.

  • Vantaggi

    • Facile e veloce messa in servizio poiché la taratura avviene con la semplice pressione di un pulsante

    • Applicazione universale grazie a un'ampia gamma di certificati e approvazioni

    • I componenti a contatto con il processo sono realizzati con materiali...

  • Campo applicativo

    Liquicap M FTI51 è un interruttore compatto per il rilevamento del livello, impiegato soprattutto per le seguenti misure:

    • Misura di liquidi molto viscosi e con tendenza a formare depositi

    • Rilevamento dell'interfase di liquidi diversi (ad es. olio sulla...

Caratteristiche e specifiche

Indietro

Details

  • Principio di misura

    Capacitivo/Liquidi

  • Caratteristica / Applicazione

    Sonda capacitiva ad asta

  • Specialità

    Rilevamento interfase
    Rilevamento schiuma

  • Temperatura ambiente

    -50 °C … +70 °C

    (-58 … +158 °F)

    Con custodia separata:
    - 50 … +120 °C

    (-58 … + 248 °F)

  • Temperatura di processo

    -80 … +200 °C
    (- 112 … +392 °F)

  • Pressione assoluta di processo / limite massimo di sovrapressione

    Vuoto … 100 bar ass
    (Vuoto … 1450 psi)

  • Parti bagnate

    Materiale di isolamento: PTFE, PFA
    316

  • Attacco al processo

    G 1/2 … 1 1/2
    NPT 1/2 … 1 1/2
    Flangia DN25 … /ASME 1" … /JIS 10K …

  • Connessione igienica al processo

    Tri-Clamp ISO2852 senza interstizi, placcato

    Attacco latte

    Montaggio flush

  • Lunghezza del sensore

    Lunghezza totale della sonda: max. 6 m (20 ft)

  • Comunicazione

    A 2 fili 19 … 253 V c.a.

    a 3 fili
    PFM
    relè DPDT
    c.c. PNP
    8/16 mA

  • Certificati / Approvazioni

    ATEX, FM, CSA, CSA C/US, IEC Ex, TIIS, INMETRO, NEPSI, EAC

  • Approvazioni di sicurezza

    Prevenzione di troppo pieno WHG

    SIL

  • Approvazioni costruzione

    EN 10204-3.1

    NACE MR0175

  • Certificazione navale

    GL/ ABS/ DNV

  • Opzioni

    Sonda con zona inattiva

    Completamente isolata, compensazione attiva dei depositi

    Tubo di massa

    Custodia separata

  • Componenti

    Trasmettitore
    PFM: FTC325, FTC625, FTC470Z, FTC471Z
    A 3 fili
    FTC325

  • Limiti applicativi

    Considerare il declassamento di pressione e temperatura.
    Per fluidi non conduttivi, considerare la Kd.

Documenti / Manuali / Software

Accessori / Parti di ricambio

Nr
Order code
Specification
  • 20
    • Nr 20 Order code 52002698

      Cover F13 Ex Alu, gasket

      O-ring EPDM. Usage: housing F13, aluminium, Ex d.

    • Nr 20 Order code 52002699

      Deckel F17 (M72) mit O-Ring gr-Al

      O-ring EPDM. Usage: housing F17, aluminium.

    • Nr 20 Order code 52006903

      Cover T13 Alu, gasket EPDM

      O-ring EPDM. Per custodia T13 Alluminio, Liquiphant M/S, Liquicap M, Soliphant M, Solicap M/S.

    • Nr 20 Order code 52025606

      Coperchio F16 grigio, PBTP, guarnizione

      Guarnizione: EPDM Per custodia F16 in poliestere, FMI21, FMI51/FMI52, FMU30, FTI51/FTI52/ FTI55/FTI56, FTI77, FTL50/FTL51/FTL51C/ FTL51H, FTL70/FTL71, FTL80/FTL81/FTL85, FTW31/FTW32.

    • Nr 20 Order code 52027000

      Cover F15 316L, gasket

      Gasket 67.5x2.9x1.5, VMQ/PTFE. Usage: housing F15, stainless steel.

  • 25
    • Nr 25 Order code 52007103

      Cover T13 "Terminal" Alu, gasket EPDM

      O-ring EPDM. Usage: terminal compartment, housing T13, aluminium.

  • 21
    • Order code 71084478

      Cavo F15/F16/F17 vers. separata, FTIxx

      Connessione sensore > custodia separata LUnghezza: 6m. Adattatore custodia, pressacavo. Per custodia separata, Liquicap M FTI51/52, Solicap M FTI55/56, Solicap S FTI77.

  • 30
  • 35
    • Order code 71040497

      Coperchio protettivo F13/F17/F18/F18

      Per FMI51/FMI52, FTI51/FTI52/FTI55/FTI56, FTI77, FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL70/FTL71, FTL80/FTL81/FTL85, FTM20/FTM21, FTM50/FTM51/FTM52.

    • Order code 71127760

      Coperchio protettivo custodia F16

      Per: FTL5x, FTL7x, FTL8x, FTM2x, FTM5x, FMI21,FMI5x, FTI5x, FTI7x, FTW3x, FDR56, FQR56, FTR20.

  • 57
    • Nr 57 Order code 71194296

      Anello di tenuta G1/2, 21x26, FA, 5 pcs.

      Guarnizione DIN7603-A. Per connessione al processo FMI51/FTI51, FTI55, FTL31/FTL33, FTW23/FTW33.

    • Nr 57 Order code 71185027

      Sealing ring G3/4, 27x32, FA, 5 pcs.

      Process gasket DIN7603-A. Usage: process connection, FMI51/FMI52, FTI51/FTI52, FTI55, FTL31/FTL33, FTW23/FTW33, FTL50/FTL50H/FTL51, FTL80/FTL81, FMP50/FMP51/FMP56, FMR62.

    • Nr 57 Order code 52014048

      Anello di tenuta G1, 33x39 FA, 5 pcs.

      Guarnizione di processo DIN7603-A. Per: connessione al processo, FMI51/FMI52, FTI51/FTI52, FTI55, FTL31/FTL33, FTW23/FTWW33, FTL50/FTL50H/FTL51/FTL51H, FTL80/FTL81, Manicotto scorrevole G1 316L (52003663), 316L, 3.1 (52011880), Lega C22, 3.1 (7111818691), FTL51, FTL71, FTL81, Lega C22 (52003664), FTL51, FTL71.

    • Nr 57 Order code 52014047

      Anel.di tenuta G1-1/2, 48x55 FA, 5 pcs.

      Guarnizione di processo DIN7603-A. Utilizzo: attacco al processo, FMI21, FMI51/FMI52, FTI51/FTI52, FTI55, FTW31/FTW32, FMP51/FMP57, FMR60/FMR62/FMR67, Manicotto scorrevole G1-1/2 316L (52003665), 316L,3.1 (52011882), FTL51, FTL71,FTL81, Lega C4 (52003666), FTL51, FTL71.

    • Order code

      Weld-in adapter and correspondig sealings

    • Order code 214880-0002

      Weld-in adapter UNI D65, 316L

      Flush mount process connection. Core hole: 65mm. Material: 316L. Seal: silicone profile gasket. FDA, EHEDG, 3-A compliant. Usage: FMB50, FMB70, FMD71/FMD78, FMI51/FMI52, FMP52, FTI51/FTI52, PMC51, PMP23, PMP55, PMP75.

    • Order code 52010174

      Weld-in adapter UNI D65, 316L, 3.1

      Attacco al processo montaggio a filo. Foro centrale: 65mm Materiale: 316L Guarnizione: silicone. FDA, EHEDG, 3A. EN10204-3.1 certif. ispez. materiali. Per: FMI51/FMI52, FTI51/FTI52, FMP52, FMB70, FMB50, PMC51, PMP55, PMP75.

    • Order code 52006262

      Weld-in adapter UNI D85, 316L

      Attacco montaggio a filo. Foro centrale: 85mm Materiale: 316L Per: FMI51/FMI52, FTI51/FTI52, FMP52, FMB70, FMB50, PMC51, PMP55, PMP75.

    • Order code 52010173

      Weld-in adapter UNI D85, 316L, 3.1

      Attacco al processo montaggio a filo. Foro centrale: 85mm. Materiale 316L Guarnizione: silicone, FDA, EHEDG, 3A. EN10204-3.1 certificato ispezione materiali. Per: FMI51/FMI52, FTI51/FTI52, FMP52, FMB70, FMB50, PMC51, PMP55, PMP75.

    • Order code 52018765

      Adattatore a saldare G3/4 d=50, 316L,3.1

      Attacco al processo montaggio a filo Per: FTL20/FTL20H, FTL31/FTL33, FTW23/FTW33, FMI51, FTI51, TMR35. Materiale: 316L, conforme FDA, EHEDG, 3-A. Guarnizione: O-ring Silicone Certificato di ispezione EN10204-3.1 materiale.

    • Order code 52001051

      Adattatore a saldare G1, d=60, 316L

      Attacco al processo montaggio a filo. Materiale: 316L. Guarnizione: silicone O-ring. Approvazione FDA, EHEDG, 3A. Per: FMI51/FMI52, FTI51/FTI52, FTL20/FTL20H, FTL31/FTL33, FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL80/FTL81, FTL260, FTW23, FTW33, PMP23, PMP51, PMP135, PTP33B/PTP35. Usage: TM401/TM411, TMR35.

    • Order code 52011896

      Weld-in adapter G1, d=60, 316L, 3.1

      Attacco al processo montaggio a filo. Materiale: 316L. Guarnizione: silicone O-ring FDA, EHEDG, 3A. EN10204-3.1 certif. ispez. materiali. Per:FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL260/FTL20H, FTL31/FTL33, FTL80/FTL81, FTW23/FTW33, FMI51/FMI52, FTI51/52, PMP135, PMP23, PTP35, PMP51, TM401/TM411, TMR35.

    • Order code 52021717

      O-ring 14.9x2.7 VMQ, FDA, 5 pcs.

      Materiale: silicone VMQ 75. Per: Adattatore a saldare G3/4, 316L, (71258355) montaggio su serbatoio, (71258357) montaggio su tubo, montaggio ad incasso, FTL31/FTL33, FTW23/FTWW33, QMW43, Adattatore a saldare G3/4, 316L, 3.1, (52018765) montaggio su serbatoio, (52028295) montaggio su tubo, montaggio ad incasso, FMI51, FTI51, FTL31/FTL33, FTW23/FTW33, QMW43.

    • Order code 71086117

      O-ring 14,9x2,7 VMQ, FDA, USP, 3 pezzi

      Materiale: silicone VMQ 80. USP Class VI. Per: adattatore a saldare G3/4, 316L (71258355) vesselmounting, (71258357) pipe-mounting, flush mount, FTL31/FTL33, FTW23/FTW33, QMW43, Adattatore a saldare (52018765) vesselmounting, (52028295) pipe-mounting, flush mount, FMI51, FTI51, FTL31/FTL33, FTW23/FTW33, QMW43

    • Order code 52014472

      O-ring 28,17x3,53 VMQ, FDA, 5 pcs.

      Materiale: Silicone VMQ 70. Per: adattatore a saldare G1 316L, (52001051) montaggio a filo, FMI51/FMI52, FTI51/FTI52, FTL31/FTL33, FTW23/FTW33, PMP23, PMP51, PTP33B, FTL50/FTL50H/FTL51/FTL51H, FTL80/FTL81, QMW43, Adattatore a saldare G1, 316L, 3.1, (52011896) montaggio a filo, FMI51/FMI52, FTI51/FTI52, FTL31/FTL33, FTW23/FTW33, PMP23, PMP51, PTP33B, FTL50/FTL50H/FTL51/FTL51H, FTL80/FTL81,QMW43, manicotto di scorrimento FTM21

    • Order code 71086102

      O-ring 28,17x3,53 VMQ, FDA, USP, 3 pezzi

      Material: Silicone VMQ. USP Classe VI. Per: adattatore a saldare G1 316L, (52001051) flush mount, FMI51/FMI52, FTI51/FTI52, FTL31/FTL33, FTW23/FTW33, PMP23, PMP51, PTP33B, FTL50/FTL50H/FTL51/FTL51H, FTL80/FTL81, QMW43, Weld-in adapter G1, 316L, 3.1, (52011896) flush mount, FMI51/FMI52, FTI51/FTI52, FTL31/FTL33, FTW23/FTW33, PMP23, PMP51, PTP33B, FTL50/FTL50H/FTL51/FTL51H, FTL80/FTL81,QMW43, sliding sleeve FTM21.

    • Order code 71140668

      O-ring 28,17x3,53 EPDM, FDA, USP, 3 pz.

      Materiale: EPDM 70. USP Classe VI, 3-A Per: adattatore a saldare G1, 316L (52001051) flush mount, FMI51/FMI52, FTI51/FTI52, FTL31/FTL33, FTW23/FTW33, PMP23, PMP51, PTP33B, FTL50/FTL50H/FTL51/FTL51H, FTL80/FTL81, QMW43, Adattatore a saldare G1, 3.1 (52011896),flush mounted, FMI51/FMI52, FTI51/FTI52, FTL31/FTL33, FTW23/FTW33, PMP23, PMP51, PTP33B, FTL50/FTL50H/FTL51/FTL51H, FTL80/FTL81,QMW43, sliding sleeve FTM21.
