Données clés
-
Précision
+/- 4 mm ou +/- 0,2 % de la gamme de mesure réglée
-
Température de process
-40 °C ... 80 °C
(-40 °F ... 176 °F) -
Pression process / Limite surpress. max.
0,7 bar ... 2,5 bar abs
(10 psi ... 36 psi) -
Distance de mesure max.
Liquids: 20 m (66 ft),
Solids: 10 m (33 ft) -
Pièces en contact avec le produit
PVDF
Domaine d'application

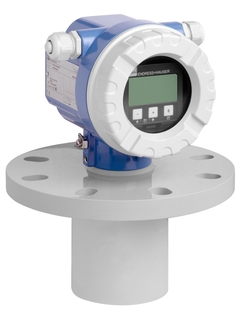

Le capteur de niveau Prosonic FMU44 est destiné à la mesure de niveau sans contact de liquides, pâtes, solides en vrac à forte granulompétrie et à la mesure de débit sur canal ouvert et déversoir. Le transmetteur compact 2 fils ou 4 fils peut être utilisé sur cuves de stockage, avec agitateurs, terrils et bandes transporteuses. La courbe enveloppe peut être affichée sur site pour faciliter le diagnostic. Fonction de linéarisation (jusqu'à 32 points) pour la conversion de la valeur mesurée en d'autres unités de longueur, volume ou débit.
Appareil 2 fils ou 4 fils pour la mesure continue sans contact du niveau et du débit.
Raccord process : bride
Température : -40 à +80 °C (-40 à +176 °F)
Pression : +0,7 à +2,5 bar (+10 à +36 psi)
Distance de mesure maximale : liquides 20 m (66 ft), solides 10 m (33 ft)
Distance de blocage : liquides et solides 0,5 m (1.9 ft)
Certificats internationaux pour la protection contre les explosions
Avantages
Mesure sans contact fiable
Mise en service simple et rapide grâce à la configuration sur site par menus déroulants avec l'afficheur 4 lignes en texte clair, 7 langues au choix
Diagnostic simple grâce à la représentation des courbes enveloppes sur l'afficheur sur site
Capteur surmoulé et hermétiquement clos
Capteur résistant chimiquement en PVDF
Etalonnage sans remplissage ni vidange
Capteur de température intégré pour la correction automatique de la vitesse du son en fonction de la température
Vidéos
-
Principe de mesure du temps de parcours
Extended selection
-
Produits haut de gamme
- Hautement fonctionnel et pratique
Excellence technique
Simplicité

-
Produits simples
- Facile à sélectionner, à installer et à utiliser
Excellence technique
Simplicité
-
Produits standard
- Fiable, robuste et effort de maintenance réduit
Excellence technique
Simplicité
-
Produits haut de gamme
- Hautement fonctionnel et pratique
Excellence technique
Simplicité
-
Produits spécialisés
- Conçu pour les applications exigeantes
Excellence technique
Simplicité
Variable
FLEX selections | Excellence technique | Simplicité |
---|---|---|
Fundamental selection Parfait pour les applications de base |
Excellence technique
|
Simplicité
|
Lean selection Performances optimales pour piloter les applications standards |
Excellence technique
|
Simplicité
|
Extended selection Fonctionnalités avancées pour maximiser vos process |
Excellence technique
|
Simplicité
|
Xpert selection Performances exceptionnelles pour applications exigeantes |
Excellence technique
|
Simplicité
Variable |
Prédécesseur
-
Principe de mesure
Ultrasonique
-
Caractéristiques / Applications
Transmetteur à ultrasons compact
-
Alimentation / Communication
2/4 fils (HART), PROFIBUS PA, FOUNDATION Fieldbus
-
Précision
+/- 4 mm ou +/- 0,2 % de la gamme de mesure réglée
-
Température ambiante
-40 °C ... 80 °C
(-40 °F ... 176 °F) -
Température de process
-40 °C ... 80 °C
(-40 °F ... 176 °F) -
Pression process / Limite surpress. max.
0,7 bar ... 2,5 bar abs
(10 psi ... 36 psi) -
Pièces en contact avec le produit
PVDF
-
Raccord process
Bride
DN100, ASME 4", JIS 10K 100
DN150, ASME 6", JIS 10K 150
DN200, ASME 8", JIS 10K 200
Support de montage -
Distance de blocage
0,5 m (1.9 ft)
-
Distance de mesure max.
Liquids: 20 m (66 ft),
Solids: 10 m (33 ft) -
Communication
4 ... 20 mA HART
PROFIBUS PA
FOUNDATION Fieldbus -
Certificats / Agréments
ATEX, FM, CSA, INMETRO, NEPSI
-
Limites de lʹapplication
Fast filling and discharging rate:
FMU90 + FDU9x
Level limit detection:
FMU90 + FDU9x
-
Principe de mesure
Ultrasonique
-
Caractéristiques / Applications
Transmetteur à ultrasons compact
-
Alimentation / Communication
2/4 fils (HART), PROFIBUS PA, FOUNDATION Fieldbus
-
Précision
+/- 4 mm ou +/- 0,2 % de la gamme de mesure réglée
-
Température ambiante
-40 °C ... 80 °C
(-40 °F ... 176 °F) -
Température de process
-40 °C ... 80 °C
(-40 °F ... 176 °F) -
Pression process / Limite surpress. max.
0,7 bar ... 2,5 bar abs
(10 psi ... 36 psi) -
Pièces en contact avec le produit
PVDF
-
Raccord process
Bride
DN100, ASME 4", JIS 10K 100
DN150, ASME 6", JIS 10K 150
DN200, ASME 8", JIS 10K 200
Support de montage -
Distance de blocage
0,5 m (1.9 ft)
-
Distance de mesure max.
10 m
-
Communication
4 ... 20 mA HART
PROFIBUS PA
FOUNDATION Fieldbus -
Certificats / Agréments
ATEX, FM, CSA, INMETRO, NEPSI
-
Limites de lʹapplication
Tenir compte du diagramme d'amortissement
