TMT162R

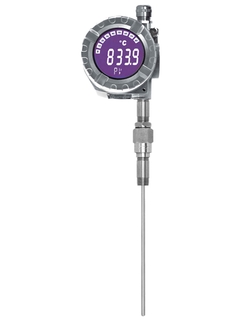

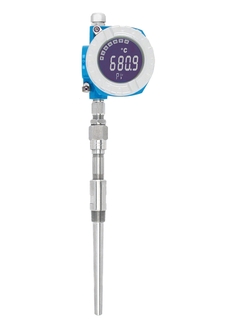

Pt100 Thermometer, Field transmitter
Safe monitoring of process temperatures in challenging applications e. g. in the Oil & Gas industry
The robust thermometer is designed for use in demanding and safety relevant applications e.g. in the Chemical, Oil & Gas and Energy industry. The thermometer fulfills the corresponding safety requirements due to various certificates and tests. The use of a transmitter leads to higher accuracy and reliability in comparison to directly wired sensors.
-
Standard products
- Reliable, robust and low-maintenance
Technical excellence
Simplicity
-
Specialized products
- Designed for demanding applications
Technical excellence
Simplicity
Variable
FLEX selections | Technical excellence | Simplicity |
---|---|---|
Fundamental selection Meet your basic measurement needs |
Technical excellence
|
Simplicity
|
Lean selection Handle your core processes easily |
Technical excellence
|
Simplicity
|
Extended selection Optimize your processes with innovative technologies |
Technical excellence
|
Simplicity
|
Xpert selection Master your most challenging applications |
Technical excellence
|
Simplicity
Variable |
-
Specs at a glance
-
Accuracy
class A acc. to IEC 60751
class AA acc. to IEC 60751 -
Response time
depending on configuration
t50 = 4 s
t90 = 8 s -
Max. process pressure (static)
at 20 °C: 500 bar (7.252 psi)
-
Operating temperature range
PT 100:
-200 °C ...600 °C
(-328 °F ... 1.112 °F) -
Max. immersion length on request
Not defined
-
Quick selection
Individual configuration
-
Benefits
Dual compartment housing
Backlit display with large measured value, bar graph and fault condition indication
Galvanic isolation 2 kV (sensor input to the output)
Wide range of threaded thermowell connections available as standard
Replaceable measuring...
-
Field of application
Chemical/pharmaceutical industry
Petrochemical industry
Energy industry
Paper industry
General industrial applications
The TMT162R RTD assembly comprises a measuring insert (Pt100) and an electronic field transmitter with HART®, FOUNDATION Fieldbus™...
