TST41N
Thermorésistance modulaire

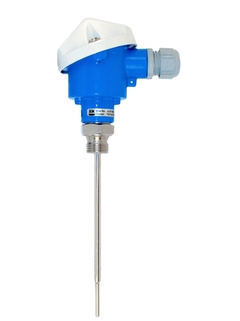

TST41N Thermorésistance modulaire ©Endress+Hauser

Technologie de mesure de température standard et complète pour presque toutes les industries

Le capteur de température est utilisé principalement dans l'industrie chimique mais également dans d'autres industries. L'appareil avec transmetteur en tête de sonde est une unité complète prête à l'emploi avec précision et fiabilité améliorées par rapport aux capteurs raccordés directement. Un grand choix de dimensions permet une utilisation dans diverses applications.

  • Produits simples

  • Facile à sélectionner, à installer et à utiliser

Excellence technique

Simplicité

  • Produits standard

  • Fiable, robuste et effort de maintenance réduit

Excellence technique

Simplicité

  • Produits haut de gamme

  • Hautement fonctionnel et pratique

Excellence technique

Simplicité

  • Produits spécialisés

  • Conçu pour les applications exigeantes

Excellence technique

Simplicité

Variable

FLEX selections Excellence technique Simplicité
  • F
  • L
  • E
  • X

Fundamental selection

Parfait pour les applications de base

Excellence technique
Simplicité
  • F
  • L
  • E
  • X

Lean selection

Performances optimales pour piloter les applications standards

Excellence technique
Simplicité
  • F
  • L
  • E
  • X

Extended selection

Fonctionnalités avancées pour maximiser vos process

Excellence technique
Simplicité
  • F
  • L
  • E
  • X

Xpert selection

Performances exceptionnelles pour applications exigeantes

Excellence technique
Simplicité

Variable

  • Données clés

    • Précision

      Classe A selon IEC 60751
      Classe AA selon IEC 60751

    • Temps de réponse

      Selon la configuration
      t50 = 3 s
      t90 = 6 s

    • Pression process max. (statique)

      à 20 °C : 20 bar (290 psi)

    • Gamme de temperature de service

      PT 100 :
      -50 °C ...600 °C
      (-58 °F ...1.112 °F)

    • Longueur dʹimmersion sur demande

      jusqu'à 10.000,00 mm (393,70'')

Sélection rapide

Choisissez parmi nos options suggérées
Prix ventes
    -- selected coding
    -- selected label
    99.999,00
    <%label%>
    -- selected coding
    -- selected label
    99.999,00
    <%feature%>
      <%label%>
      99.999,00
    • Vous cherchez d'autres options? Veuillez utiliser le configurateur individuel pour continuer.
  • Process Connection
      <%label%>
      99.999,00
      <%label%>
      99.999,00

  • <%message%>

TST41N
Afficher les détails Masquer les détails
Afficher les détails
Retour à la sélection rapide
  • <%feature%>
    <%coding%>
    <%label%>
pc
Chargement des prix
Prix temporairement indisponibles
from CHF 803.-
  • Modules d'extension optionnels
Veuillez utiliser le configurateur individuel pour continuer.
ou

Configuration personnalisée

Continuez votre sélection parmi toutes les options possibles

  • Avantages

    • Grande flexibilité grâce à sa construction modulaire avec têtes de raccordement standard selon DIN EN 50446 et longueurs d'immersion personnalisables

    • Grande compatibilité de l'insert et construction selon DIN 43772

    • Temps de réponse rapide avec extrémité...

  • Domaine d'application

    La thermorésistance TST41N peut être utilisée dans tous types d'applications liquides ou gazeuses.

Caractéristiques et spécifications

Retour

Details

  • Principe de mesure

    Thermorésistance

  • Caractéristiques / Applications

    Style métrique

    Capteur de température modulaire

    Temps de réponse court (extrémité réduite/rétreinte)

    Raccord process fileté

    Sans extension

  • Protecteur / tube de protection

    Sans (pas destiné à être utilisé avec un protecteur)

  • Insert / Sonde

    à isolation minérale (MI), flexible

  • Diamètre extérieur tube de protection / insert

    6,0 mm (0,24'')

    9,0 mm (0,35'')

  • Longueur dʹimmersion sur demande

    jusqu'à 10.000,00 mm (393,70'')

  • Matériau tube de protection/protecteur

    1.4404 (316L)

  • Raccord process

    Filetage mâle :

    G1/2"

    G3/4"

    G1"

    NPT1/2"

    NPT3/4"

    NPT1"

    M20x1.5

  • Forme de lʹextrémité

    Réduite

  • Rugosité de surface Ra

    0,8 μm (31,5 μin.)

  • Gamme de temperature de service

    PT 100 :

    -50 °C ...600 °C

    (-58 °F ...1.112 °F)

  • Pression process max. (statique)

    à 20 °C : 20 bar (290 psi)

  • Précision

    Classe A selon IEC 60751

    Classe AA selon IEC 60751

  • Temps de réponse

    Selon la configuration

    t50 = 3 s

    t90 = 6 s

  • Intégration transmetteur en tête

    oui (4 … 20 mA ; HART ; Profibus PA ; Foundation Fieldbus)

Documents / Manuels / Logiciels

Accessoires / pièces de rechange

Nr
Order code
Specification
  • D
    • Nr D Order code TA20A-

      Tête de raccordement TA20A

      "Produit phased out,disponibilité limitée." Tête de raccordement en fonte d'aluminium pour montage sur protecteur Ensemble recouvert d'une peinture époxy. Température maxi. : 100°C/ 95°C en ATEX Protection IP55 et IP68 en option. Peut recevoir un transmetteur en tête.

    • Nr D Order code TA20B-

      Tête de raccordement TA20B

      Produit phase out, Disponibilité limitée. Tête de raccordement en polyamide pour montage sur protecteur Pour montage d'insert avec transmetteur ou bornier ceramique Montage sur protecteur fileté. Température maxi : 80°C Protection : IP65

    • Nr D Order code TA20D-

      Tête de raccordement TA20D

      Produit phase out, Disponibilité limitée. Tête de raccordement à couvercle pivotant pour montage sur protecteur. Permet le montage d'un transmetteur ou d'un bornier céramique Materiau: Fonte d'aluminium Température maxi : 100°C/ 95°C ATEX Protection : IP 66

  • B
    • Nr B Order code TMT180-

      iTEMP TMT180, transm. de températ. Pt100

      Transmetteur programmable par PC Entrée : Pt100 (2, 3 ou 4 fils) Sortie 4 à 20 mA, 2 fils Mode défaut selon NAMUR NE 43 Montage: tête forme B, DIN EN50446 Listé UL.

    • Nr B Order code TMT181-

      iTEMP TMT181, transmetteur de temp. PCP

      Transm. de temp. programmable par PC Entrée: Pt100, TC, Ohm ou mV Sortie 2 fils 4-20mA, isolation galv. Mode défaut selon NAMUR NE 43 Montage: tête forme B, DIN EN50446 Listé UL.

  • B
    • Nr B Order code TMT84-

      iTEMP TMT84, transmetteur PA

      Transmetteur de température à 2 entrées. Diagnostic avancé: monitoring capteur. Profibus PA Profile 3.02. Isolation galvanique 2kV. Entrée: Pt100, TC, Ohm ou mV. Consommation de courant: 11 mA. Montage: tête forme B, DIN EN50446. Réglage usine: CH1: Pt100, 3-fils, oC CH2: inactif. Différents choix de configurations en option.

    • Nr B Order code TMT85-

      iTEMP TMT85, transmetteur de temp. FF

      Transmetteur de température à 2 entrées Diagnostic avancé: monitoring capteur Protocole FOUNDATION Fieldbus Isolation galvanique 2kV Entrée: Pt100, TC, Ohm ou mV Consommation de courant: 11 mA. Montage: tête forme B, DIN EN50446 Réglage usine: CH1: Pt100, 3-fils, oC CH2: inactif Différents choix de configurations en option

    • Nr B Order code TID10-

      Afficheur TID10

      Pour montage en tête de sonde, embrochable sur transmetteur. Compatible avec TMT82, TMT84 et TMT85. Affichage de la valeur mesurée . 12 DIP-switches sur face inférieure. Réglages: FF: Simulation, Ecriture verrouillée

  • D
    • Nr D Order code TA30A-

      Tête de raccordement TA30A

      Pour montage bornier ou transmetteur de tête de sonde + afficheur en option. Couvercle bas, à charnière, en option avec hublot Matériau: aluminium Revêtement: à base de poudre polyester Couleur: corps bleu, couvercle gris Température ambiante: -50...150 oC (boîtier) Protection: IP66/68, NEMA4X (boîter).

    • Nr D Order code TA30D-

      Tête de raccordement TA30D

      Double compartiment pour montage double transmetteur ou double bornier Couvercle haut, à charnière. Matériau: aluminium Revêtement: à base de poudre polyester Couleur: corps bleu, couvercle gris Température ambiante: -50...150 oC (boîtier) Protection: IP66/68, NEMA4X (boîter).

  • B
    • Nr B Order code TMT182-

      iTEMP TMT182, transm.de température HART

      Transm. de temp. avec protocole HART Entrée: RTD, TC, Ohm, mV. Sortie 2 fils 4-20mA, isolat.galvanisée Mode défaut selon NAMUR NE 43 Montage: tête forme B, DIN EN50446 Listé UL.

    • Nr B Order code TMT82-

      iTEMP TMT82, Transmitter HART

      Transmetteur de température 2 entrées Séparation galvanique 2kV (entrée/sortie) Entrée: Pt100, TC, Ohm ou mV. ::Très fiable en raison de la détection de la dérive et du capteur de secours. ::En option: Donc, pour les applications critiques de sécurité par le moyen de SIL 2/3 selon. IEC61508.
