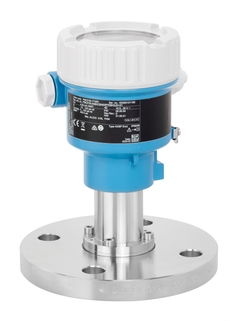

Cerabar PMC51B - transmetteur de pression

Cerabar PMC51B - transmetteur de pression ©Endress+Hauser
Cerabar PMC51B - transmetteur de pression ©Endress+Hauser

Transmetteur intelligent avec membrane céramique pour une mesure très précise des liquides et gaz

Ce transmetteur fait partie de la nouvelle génération Cerabar. Robuste, il présente aussi bien d'autres avantages : p. ex. configuration facile sur place ou à distance et maintenance conditionnelle.
Le logiciel est conçu pour simplifier l'utilisation. Les assistants virtuels intuitifs vous guident pour la mise en service et le test itératif de l'appareil, ce qui réduit le risque d'erreurs opérationnelles. Le transmetteur peut être contrôlé à distance via une application sur un appareil mobile avec une connexion Bluetooth sécurisée.

  • Produits simples

  • Facile à sélectionner, à installer et à utiliser

Excellence technique

Simplicité

  • Produits standard

  • Fiable, robuste et effort de maintenance réduit

Excellence technique

Simplicité

  • Produits haut de gamme

  • Hautement fonctionnel et pratique

Excellence technique

Simplicité

  • Produits spécialisés

  • Conçu pour les applications exigeantes

Excellence technique

Simplicité

Variable

FLEX selections Excellence technique Simplicité
  • F
  • L
  • E
  • X

Fundamental selection

Parfait pour les applications de base

Excellence technique
Simplicité
  • F
  • L
  • E
  • X

Lean selection

Performances optimales pour piloter les applications standards

Excellence technique
Simplicité
  • F
  • L
  • E
  • X

Extended selection

Fonctionnalités avancées pour maximiser vos process

Excellence technique
Simplicité
  • F
  • L
  • E
  • X

Xpert selection

Performances exceptionnelles pour applications exigeantes

Excellence technique
Simplicité

Variable

  • Données clés

    • Précision

      Standard:
      up to 0.075 %
      Platinum:
      up to 0.055 %

    • Température de process

      -40°C...+100°C
      (-40°F...+212°F)

    • Gamme de mesure de pression

      100 mbar...40 bar
      (1.5 psi...600 psi)

    • Pièces en contact avec le produit

      Ceraphire ceramic
      FKM, EPDM, HNBR,
      Perlast, Kalrez

    • Matériau de la membrane de process

      Ceramic

    • Cellule de mesure

      100 mbar...40 bar
      (1.5 psi...600 psi)

please wait Loading alternative products

Sélection rapide

Choisissez parmi nos options suggérées
Prix ventes
  • <%label%>
  • <%feature%>
      <%label%>
      99.999,00
    • Vous cherchez d'autres options? Veuillez utiliser le configurateur individuel pour continuer.
  • Process Connection
  • <%message%>

ou

Configuration personnalisée

Continuez votre sélection parmi toutes les options possibles
  • Avantages

    • Commande sans fil de l'appareil dans la zone de process avec l'application SmartBlue. Aucune interruption de process nécessaire.

    • Réduction des défauts systématiques - mise en service SIL sans erreur et test itératif de l'instrument guidé

    • Réduction des...

  • Domaine d'application

    • Gamme de mesure de pression jusqu'à 40 bar (600 psi)

    • Entièrement résistant au vide jusqu'à une température process de +100 °C (212 °F)

    • Précision : jusqu'à +/- 0,055 %

Caractéristiques et spécifications

Retour

Details

  • Principe de mesure

    Pression relative et absolue

  • Caractéristique

    Pressure transmitter with ceramic process membran for accurate measurement in liquid or gases.

    Intuitive and clear wizard for commissioning

  • Tension d'alimentation

    Ex d, Ex e, non-Ex:

    10.5...35V DC

    Ex i: 10.5...30V DC

  • Précision de référence

    Standard:

    up to 0.075 %

    Platinum:

    up to 0.055 %

  • Stabilité à long terme

    0.10% of URL/ year

    0.25% of URL/ 5 years

    0.40% of URL/ 10 years

  • Température de process

    -40°C...+100°C

    (-40°F...+212°F)

  • Température ambiante

    -40°C...+85°C
    (-40°F...+185°F)

  • Cellule de mesure

    100 mbar...40 bar

    (1.5 psi...600 psi)

  • Plus petite étendue étalonnable

    5 mbar (0.075 psi)

  • Résistance à la dépression

    up to 100°C (212°F)

  • Rangeabilité max.

    100:1

  • Limite de surpression max.

    60 bar (900 psi)

  • Raccord process

    Thread:

    G1/2...G2, R1/2, MNPT1/2...MNPT2,

    FNPT1/2

    Flange:

    DN25...DN80,

    NPS 1"...4"

  • Matériau de la membrane de process

    Ceramic

  • Matérieu du joint

    FKM, EPDM, HNBR, FFKM

  • Liquide de remplissage

    none, dry measuring cell

  • Matériau du boîtier

    Aluminium

  • Communication

    4...20 mA,

    4...20 mA HART

  • Certificats / Agréments

    ATEX, IEC Ex, CSA C/US, NEPSI

  • Agréments de sécurité

    SIL

  • Agréments de conception

    EN10204-3.1

    NACE MR0175,

    NACE MR0103

  • Agréments eau potable

    NSF, KTW

  • Spécificités

    Bluetooth® Operation and maintenance SmartBlue App,

    RFID TAG for easy identification,

    Plug and play functionalities

  • Principe de mesure

    Pression absolue et relative

  • Caractéristiques / Applications

    Pressure transmitter with ceramic process membran for accurate measurement in liquid or gases.

    Intuitive and clear wizard for commissioning

  • Spécificités

    Bluetooth® Operation and maintenance SmartBlue App,

    RFID TAG for easy identification,

    Plug and play functionalities

  • Alimentation / Communication

    Ex d, Ex e, non-Ex::

    10.5...35V DC

    Ex i: 10.5...30V DC

  • Précision

    Standard:

    up to 0.075 %

    Platinum:

    up to 0.055 %

  • Stabilité à long terme

    0.10 % of URL/ year

    0.25 % of URL/ 5 years

    0.40 % of URL/ 10 years

  • Température ambiante

    -40°C...+85°C

    (-40°F...+185°F)

  • Température de process

    -40°C...+100°C

    (-40°F...+212°F)

  • Pression process abs./Limite surpress. max.

    40 bar (600 psi)

  • Gamme de mesure de pression

    100 mbar...40 bar
    (1.5 psi...600 psi)

  • Pièces en contact avec le produit

    Ceraphire ceramic

    FKM, EPDM, HNBR,

    Perlast, Kalrez

  • Raccord process

    Thread:

    G1/2...G2, R1/2, MNPT1/2...MNPT2, FNPT1/2

    Flange:

    DN25...DN80,

    NPS 1"...4"

  • Distance de mesure max.

    400 m (1312 ft) H2O

  • Communication

    4...20 mA,

    4...20 mA HART

  • Certificats / Agréments

    ATEX, IEC Ex, CSA C/US, NEPSI

  • Agréments de sécurité

    SIL

  • Agréments de conception

    EN 10204-3.1

    NACE MR0175,

    NACE MR0103

  • Agréments eau potable

    NSF, KTW

  • Limites de lʹapplication

    Measuring cell: ceramics
    If pressurized, possibly use differential pressure measurement with two pressure transmitters (electronic dp). Observe ratio head pressure : hydrostatic pressure

Documents / Manuels / Logiciels

Accessoires / pièces de rechange

Nr
Order code
Specification
  • 14
    • Nr 14 Order code 71487198

      Bouchon borgne,M20,316L,joint tor. EPDM

      Consiste en : bouchon borgne, joint torique revêtu de PTFE 17,0x2,0. Utilisation : FMG50, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B, NMT81.

    • Nr 14 Order code 71487199

      Bouchon borgne, M20, Alu, joint torique

      Consiste en : bouchon borgne, joint torique revetu PTFE 17.0x2.0.. Utilisation : FMG50, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B,NMT81.

    • Nr 14 Order code 71487203

      Bouchon borgne, NPT1/2, 316L

      Consiste en : bouchon borgne, recouvert de PTFE. Utilisation : FMG50, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B, NMT81.

    • Nr 14 Order code 71487201

      Bouchon borgne, NPT1/2, Alu

      Consiste en : bouchon borgne, recouvert de PTFE. Utilisation : FMG50, NMT81, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B.

  • 15
    • Nr 15 Order code 71435135

      Presse-étoupe M20, plastique

      Utilisation: FMG50, FTL41, FTL51B, FTL62/64, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B.

    • Nr 15 Order code 71435136

      Presse-étoupe M20, laiton nickelé

      Utilisation: FMG50, FTL41, FTL51B, FTL62/64, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B.

    • Nr 15 Order code 71435137

      Presse étoupe M20, 316L

      Utilisation: FMG50, FTL51B, FTL62/64, PMC51B,PMC71B, PMD55B, PMD75B/PMD78B, PMP51B,PMP71B.

    • Nr 15 Order code 71471535

      Cable gland M20x1.5 x G1/2, Ex d, 316L

      Only for Japanese market. Usage: FMG50, FTL41, FTL51B, FTL62/FTL64, FMP51/FMP52/FMP53/FMP54/ FMP55/FMP56/FMP57, FMR50/FMR51/FMR52/ FMR53/ FMR54/FMR56/FMR57, FMR60/FMR62/FMR67, NMR81/NMR84, NMS80/NMS81/NMS83, NRF81, PMC51B/PMP51B, PMC71B/PMP71B, PMD55B, PMD75B/PMD78B.

    • Nr 15 Order code 71440660

      Kit d'adaptation M20x1.5-G1/2, Alu

      Utilisation: FTL41, FTL51B, FTL62/64, FMG50, PMC51B, PMP51B, PMC71B, PMP71B, PMD55B, PMD75B, PMD78B.

    • Nr 15 Order code 71435138

      Connecteur M20,laiton nickelé,côté boit.

      Utilisation: filetage de vissage M12, en laiton nickelé, FMG50, FTL51B,FTL62/FTL64,PMC51B, PMC71B, PMD55B,PMD75B/PMD78B,PMP51B, PMP71B.

    • Nr 15 Order code 71435139

      Fiche M12, 316L, côté boîtier

      Utilisation : Filetage M12, FMG50, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B.

  • 18
    • Nr 18 Order code 71474251

      Borne de terre Boîtier L+P

      Consiste en: Rondelle à ressort, vis, pince de mise à la terre, support de fixation. Utilisation : boitier FMG50, PMC51B, PMD55B, PMD75B/PMD78B.

  • 15
  • 20
    • Nr 20 Order code 71435116

      Couvercle, Alu, fermé

      Bague d'étanchéité, HNBR. Utilisation: FMG50, FTL41, FTL51B, FTL62/64, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B.

    • Nr 20 Order code 71435118

      Couvercle, Alu, fermé, Ex d

      Bague d'étanchéité, HNBR. Utilisation: FMG50, FTL41, FTL51B, FTL62/64, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B.

    • Nr 20 Order code 71439090

      Couvercle, Alu, hublot, Ex d

      Joint d'étanchéité, HNBR. Materiau hublot: borosilicat. Utilisation: FMG50, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B.

    • Nr 20 Order code 71439086

      Couvercle rouge, Alu, fermé, Ex d

      Joint d'étanchéité, HNBR. Utilisation: FMG50, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B.

    • Nr 20 Order code 71439089

      Couvercle, Alu, Hublot

      Joint d'étanchéité, HNBR. Materiau hublot: plastique. Utilisation: FMG50, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B.

    • Nr 20 Order code 71439088

      Couvercle rouge, Alu, Hublot, Ex d

      Joint d'étanchéité, HNBR. Matériau fenêtre de vision: borosilicat. Utilisation : FMG50, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B.

  • 25
  • 21
  • 35
  • 40
  • 30
  • 40
  • 51
  • 52
    • Nr 52 Order code 71495134

      Set de vis, M5x16, 4 pieces

      Comprend: Vis DIN 34800, petite bride. Matériau : A4-70. Revêtement de serrage : TUFLOCK. Utilisation : PMC51, PMC51B, PMC71, PMC71B.

  • 55
    • Nr 55 Order code 52020217

      Adaptateur PMC71 G1/2, d11.4, Da30, 316L

      Adaptateur process filetage G1/2, intérieur 11,5mm, raccord interchangeable. Utilisation: PMC51B, PMC71, PMC71B.

    • Nr 55 Order code 52020224

      Adaptateur PMC71 PF1/2, d3, 316L, 3.1

      Adaptateur process filetage PF1/2 Certificat matière, pièces en contact, certificat de réception EN10204-3.1, raccord interchangeable. Utilisation: PMC51B, PMC71, PMC71B.

    • Nr 55 Order code 52020225

      Adaptateur PMC71 G1/2, d11.4, 316L, 3.1

      Adaptateur process filetage G1/2 intérieur 11,5mm Certificat matière, pièces en contact, certificat de réception EN10204-3.1, raccord interchangeable. Utilisation: PMC51B, PMC71, PMC71B.

    • Nr 55 Order code 52020226

      Adaptateur PMC71 PT1/2, d11.4, 316L, 3.1

      Adaptateur process filetage PT1/2 intérieur 11,5mm Certificat matière, pièces en contact, certificat de réception EN10204-3.1, raccord interchangeable. Utilisation: PMC51B, PMC71, PMC71B.

    • Nr 55 Order code 52020227

      Adaptat. PMC71 NPT1/2, d11.4, 316L, 3.1

      Adaptateur process filetage NPT1/2 intérieur 11,5mm Certificat matière, pièces en contact, certificat de réception EN10204-3.1, raccord interchangeable. Utilisation: PMC51B, PMC71, PMC71B.

    • Nr 55 Order code 52020228

      Adaptat. PMC71 NPT1/2, NPT1/4, 316L, 3.1

      Adaptateur process filetage NPT1/2 intérieur NPT1/4 Certificat matière, pièces en contact, certificat de réception EN10204-3.1, raccord interchangeable. Utilisation: PMC51B, PMC71, PMC71B.

    • Nr 55 Order code 52020229

      Adaptateur PMC71 M20, d3, 316L, 3.1

      Adaptateur process filetage M20 Certificat matière, pièces en contact, certificat de réception EN10204-3.1, raccord interchangeable. Utilisation: PMC51B, PMC71, PMC71B.

    • Nr 55 Order code 52020230

      Adaptateur PMC71 G1/2, d3, 316L, 3.1

      Adaptateur process filetage G1/2 Certificat matière, pièces en contact, certificat de réception EN10204-3.1, raccord interchangeable. Utilisation: PMC51B, PMC71, PMC71B.

    • Nr 55 Order code 71007932

      Adapt. Cbar S G11/2 ISO228,316L, à vis

      Raccord process, montage affleurant 4x vis de fixation M5x16, Utilisation: PMC51B, PMC71, PMC71B.

  • 58
  • 50
  • 70
    • Nr 70 Order code 71043886

      Câble PE, L=2m/80inch, boîtier séparé

      câble raccordement sonde > boîtier sép. Utilisation: FMB50/FMB51/FMB52, FMB70, FMD76/FMD77/FMD78, PMC51, PMC71, PMD70/PMD75, PMP51/PMP55, PMP71/PMP75.

    • Nr 70 Order code 71043888

      Câble PE, L=5m/200inch, boîtier séparé

      câble raccordement sonde > boîtier sép. Utilisation: FMB50/FMB51/FMB52, FMB70, FMD76/FMD77/FMD78, PMC51, PMC71, PMD70/PMD75, PMP51/PMP55, PMP71/PMP75.

    • Nr 70 Order code 71043889

      Câble PE, L=10m/400inch, boîtier séparé

      câble raccordement sonde > boîtier sép. Utilisation: FMB50/FMB51/FMB52, FMB70, FMD76/FMD77/FMD78, PMC51, PMC71, PMD70/PMD75, PMP51/PMP55, PMP71/PMP75.

    • Nr 70 Order code 71070738

      Câble FEP, L=5m/200inch, boîtier séparé

      câble raccordement sonde > boîtier sép. Utilisation: FMB50/FMB51/FMB52, FMB70, FMD76/FMD77/FMD78, PMC51, PMC71, PMD70/PMD75, PMP51/PMP55, PMP71/PMP75.

    • Order code 71102216

      Set montage Cerabar,Deltapilot,Levelflex

      Matériau: 316L. Utilisation: montage mural/sur tube (2") FMB50/FMB51/FMB52/FMB53, FMB70, FMP50/FMP51/FMP52/FMP53/FMP54/FMP55/ FMP56/FMP57, PMC51, PMC71, PMP51/PMP55, PMP71/PMP75.

    • Order code 71372498

      support de montage manifold 2 voies,inox

      Set de montage avec Manifold Materiau: 316L. Constitué de: 1x plaque de montage. 1x étrier en U. 2x rondelles A 8.4. 2x écrous hexagonaux M8. Utilisation : montage mural/tube 2", DA63M, PMC51, PMC71, PMP51, PMP71.

    • Order code 71438291

      Boitier prot. climatique,plastique,XW111

      Utilisation: FTL41, FTL51B, FTL62/FTL64, PMC51B, PMD55B, PMP51B, QWX43.
