Données clés
-
Température de process
-50 °C...+150 °C
(-58 °F...+302 °F) -
Pression process / Limite surpress. max.
Vide...100 bar
-
Densité min. du produit
0.5 g/cm³
(0.4 g/cm³ en option)
Domaine d'application

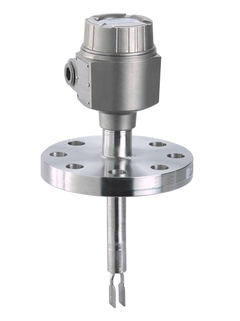

Le Liquiphant FTL51 est une sonde de niveau avec tube prolongateur. Il peut être installé en zone explosible. Utilisation dans toutes les industries. Le FTL51 a un niveau de sécurité fonctionnelle SIL2/SIL3. Il offre aussi un niveau de sécurité et une disponibilité extrêmement élevés grâce à sa traversée étanche aux gaz (seconde ligne de défense). Détection fiable, insensible aux fluctuations des propriétés du produit, au débit, aux turbulences, à la présence de bulles de gaz, à la mousse, aux vibrations ou au colmatage.

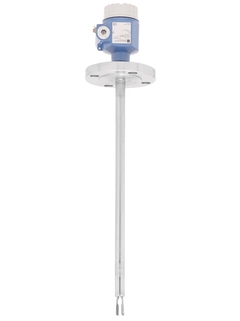

Détecteur de niveau avec tube prolongateur pour liquides.
Raccords process : raccords filetés, brides et raccords process hygiéniques (Tri-Clamp)
Température : -50 à +150 °C (-58 à +302 °F)
Pression : -1 à +100 bar (-14.5 à +1,450 psi)
Matériaux du capteur : 316L ou Alloy
Certificats internationaux pour la protection contre les explosions, sécurité antidébordement WHG, SIL
Avantages
Utilisation dans des systèmes de sécurité requérant une sécurité fonctionnelle jusqu'à SIL2/SIL3 selon IEC 61508/IEC 61511-1
Certificats internationaux pour la protection contre les explosions et certificat de sécurité antidébordement (WHG)
Mise en service simple, sans étalonnage
Sans maintenance, sans usure, grande longévité : pas de pièces mécaniques en mouvement.Fonctionnement garanti : système d'autosurveillance des lames quant à d'éventuels dommages
Sécurité élevée grâce à la traversée étanche aux gaz (seconde ligne de défense)
Large choix de raccords process pour toutes les applications
Inox (316L) ou Alloy, très résistant à la corrosion
Vidéos
Extended selection
-
Produits haut de gamme
- Hautement fonctionnel et pratique
Excellence technique
Simplicité

-
Produits simples
- Facile à sélectionner, à installer et à utiliser
Excellence technique
Simplicité
-
Produits standard
- Fiable, robuste et effort de maintenance réduit
Excellence technique
Simplicité
-
Produits haut de gamme
- Hautement fonctionnel et pratique
Excellence technique
Simplicité
-
Produits spécialisés
- Conçu pour les applications exigeantes
Excellence technique
Simplicité
Variable
FLEX selections | Excellence technique | Simplicité |
---|---|---|
Fundamental selection Parfait pour les applications de base |
Excellence technique
|
Simplicité
|
Lean selection Performances optimales pour piloter les applications standards |
Excellence technique
|
Simplicité
|
Extended selection Fonctionnalités avancées pour maximiser vos process |
Excellence technique
|
Simplicité
|
Xpert selection Performances exceptionnelles pour applications exigeantes |
Excellence technique
|
Simplicité
Variable |
Prédécesseur
-
-
Information technique (TI)
Liquiphant M FTL50, FTL51, FTL50H, FTL 51H Technische Information
Version allemande - 01/2020
Grenzschalter für Flüssigkeiten jeder Art
EN FR 10/01/202009/10/201730/11/201607/05/201504/04/2012Langue:
Allemand
Version:
10/01/2020
Taille du fichier:
2.7 MB
Nom du fichier:
TI00328FDE_1820.pdf
-
-
-
Mise en service (BA)
Liquiphant M/S FTL50, FTL51, FTL50H, FTL51H, FTL51C, FTL70, FTL71 Elektronikeinsatz FEL50A PA
Version allemande - 08/2004
Vibrationsgrenzschalter Füllstandgrenzschalter für alle Flüssigkeiten. Einsatz auch im explosionsgefährdeten Bereich, in Lebensmitteln und Pharmaka
EN FR 10/08/2004Langue:
Allemand
Version:
10/08/2004
Taille du fichier:
780.9 KB
Nom du fichier:
BA141FDE.pdf
-
-
-
Information technique (TI)
Weld-in adapter, process adapter and flanges
Level and pressure measurement
EN FR 28/10/202119/06/202008/11/201917/08/201730/06/2016Langue:
French
Version:
28/10/2021
Taille du fichier:
2.7 MB
Nom du fichier:
TI00426FFR_2321.pdf
-
-
-
Information technique (TI)
Liquiphant M FTL50, FTL51, FTL50H, FTL51H Technical Information
Point level switch for all kinds of liquids
EN FR 10/01/202009/10/201730/11/201607/05/201504/04/2012Langue:
French
Version:
09/10/2017
Taille du fichier:
1.9 MB
Nom du fichier:
TI00328FFR_1717.pdf
-
-
-
Information technique (TI)
Information technique Liquiphant M FTL51C
Vibronique Détecteur de niveaupour liquides de tout type Avec revêtement résistant à la corrosion
EN FR 31/08/201813/02/201719/05/201029/11/2007Langue:
French
Version:
19/05/2010
Taille du fichier:
2.6 MB
Nom du fichier:
TI347FFR_0510.pdf
-
-
-
Information technique (TI)
Liquiphant M Densité et Calculateur de densité FML621 Information technique
Calculateur de densité pour les liquides. Utilisation également en zone explosible
EN FR 08/10/201212/02/200929/11/2007Langue:
French
Version:
08/10/2012
Taille du fichier:
1.8 MB
Nom du fichier:
TI00420FFR_1312.pdf
-
-
-
Mise en service (BA)
Mise en service Electronique FEL 50 A
pour Liquiphant M/S (HT) PROFIBUS PA
EN FR 10/08/2004Langue:
French
Version:
10/08/2004
Taille du fichier:
1.7 MB
Nom du fichier:
BA141FFR.pdf
-
-
-
Instructions condensées (KA)
Liquiphant M/S FTL51, FTL71, FTL81 Operating Instructions
High Pressure Sliding Sleeve G 1, NPT 1
EN FR 09/05/201731/07/201001/05/200801/10/2005Langue:
Anglais
Version:
09/05/2017
Taille du fichier:
295.4 KB
Nom du fichier:
KA00153FA6_1317.pdf
-
-
-
Instructions condensées (KA)
Liquiphant M/S FTL51, FTL71, FTL81
High Pressure Sliding Sleeve G 1 1/2, NPT 1 1/2
EN FR 09/05/201731/07/201001/05/200813/10/2005Langue:
Anglais
Version:
09/05/2017
Taille du fichier:
280 KB
Nom du fichier:
KA00154FA6_1317.pdf
-
-
-
Instructions condensées (KA)
FTL5x - sealing set
FTL5x - sealing set
EN FR 03/05/2021Langue:
Anglais
Version:
03/05/2021
Taille du fichier:
63.3 KB
Nom du fichier:
KA00609F_A2.pdf
-
-
-
Instructions condensées (KA)
Liquiphant M FTL50-########7#, FTL51-########7#, Operating Instructions
Point level switch for all liquids. Suitable for use in hazardous areas, food and pharmaceuticals With Aluminium Housing
EN FR 20/01/201729/06/201631/07/201018/04/200606/07/2004Langue:
Anglais
Version:
20/01/2017
Taille du fichier:
1.8 MB
Nom du fichier:
KA00163FA6_1417.pdf
-
-
-
Instructions condensées (KA)
Liquiphant M FTL50, FTL51 Operating Instructions
Point level switch for all kinds of liquids
EN FR 20/01/201729/06/201618/04/200601/04/2006Langue:
Anglais
Version:
20/01/2017
Taille du fichier:
982.5 KB
Nom du fichier:
KA00143FA6_1417.pdf
-
