Données clés
-
Erreur de mesure max.
Volume flow (standard): ±0.5 % o.r.± 1 mm/s (0.04 in/s)
-
Gamme de mesure
4 dm³/min to 9600 m³/h (1 gal/min to 44 000 gal/min)
-
Gamme de température du produit
Liner material PFA: –20 to +150 °C (–4 to +302 °F)
Liner material PTFE: –40 to +130 °C (–40 to +266 °F) -
Pression de process max.
PN 40, Class 300, 20K
-
Matériaux en contact avec le produit
Liner: PFA; PTFE
Electrodes: 1.4435 (316L); Alloy C22, 2.4602 (UNS N06022); Tantalum; Platinum; Titanium
Domaine d'application

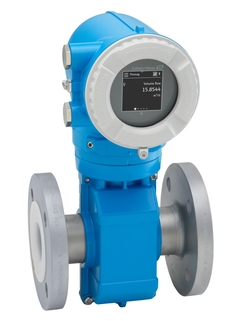

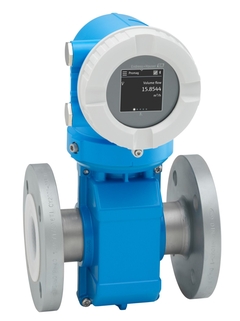

Le Promag P est destiné aux applications chimiques et de process avec liquides corrosifs et températures de produit élevées. Grâce à sa conception matérielle et logicielle simple, le Promag P 10 simplifie chaque étape de son cycle de vie, de l'ingénierie à l'entretien, avec la qualité habituelle Endress+Hauser. La technologie Heartbeat garantit des process sûrs.
Le principe de mesure bidirectionnelle est insensible à la pression, à la masse volumique, à la température et à la viscosité.
Dédié aux applications chimiques et de process avec des liquides corrosifs.
Caractéristiques de l'appareil
Diamètre nominal : max. DN 600 (24")
Tous les agréments Ex usuels
Revêtement en PTFE ou PFA
Intégration système avec HART, Modbus RS485
Fonctionnement flexible avec l'app SmartBlue et l'affichage optionnel
Avantages
Applications diverses – grand choix de matériaux en contact avec le produit
Mesure de débit peu consommatrice d'énergie - pas de perte de charge due à la restriction du diamètre nominal
Sans entretien – pas de pièces mobiles
Utilisabilité optimale – fonctionnement avec les appareils mobiles et l'app SmartBlue ou affichage avec écran tactile
Mise en service simple et rapide – paramétrage guidé à l'avance et sur le terrain
Vérification intégrée - Technologie Heartbeat
