Données clés
-
Erreur de mesure max.
Débit massique (liquide) : ±0,10 %
Débit volumique (liquide) : ±0,10 %
Débit massique (gaz) : ±0,50 %
Masse volumique (liquide) : ±0,0005 g/cm³ -
Gamme de mesure
0 à 180 000 kg/h (0 à 6600 lb/min)
-
Gamme de température du produit
–50 à +150 °C (–58 à +302 °F)
-
Pression de process max.
PN 100, Class 600, 63K
-
Matériaux en contact avec le produit
Tube de mesure : Titane grade 9
Raccord : Titane grade 2
Domaine d'application

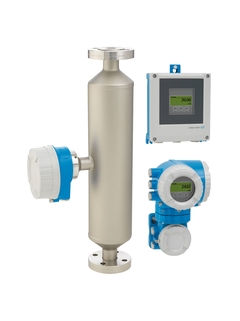

La conception monotube droit du Promass I permet une mesure en ligne de la viscosité en plus de la mesure du débit massique, de la densité et de la température. Avec son transmetteur séparé innovant, le PromassI 500 favorise la souplesse d'installation et la sécurité de fonctionnement dans des environnements exigeants. La technologie Heartbeat intégrée garantit la conformité et la sécurité de processus à tout moment.
Le principe de mesure fonctionne indépendamment des propriétés physiques des fluides telles que la viscosité ou la masse volumique
Mesure de liquides et de gaz dans les applications exigeant une faible perte de charge et un traitement en douceur du produit.
Caractéristiques de l'appareil
Système monotube droit, facile à nettoyer
Technologie TMB
Tube de mesure en titane
Version séparée avec jusqu'à 4 E/S
Affichage rétroéclairé avec touches optiques et accès WLAN
Câble standard entre le capteur et le transmetteur
Avantages
Economie d'énergie – perte de charge minime grâce à la continuité de diamètre interne
Moins de points de mesure – mesure multivariable (débit, masse volumique, température)
Faible encombrement – pas besoin de longueurs droites d'entrée et de sortie
Accès total à toutes les informations de processus et de diagnostic – nombreuses E/S librement configurables et bus de terrain
Complexité et variété réduites – fonctionnalité E/S librement configurable
Vérification sans démontage - Technologie Heartbeat
Vidéos
-
Le principe de mesure du débit Coriolis
Xpert selection
-
Produits spécialisés
- Conçu pour les applications exigeantes
Excellence technique
Simplicité
Variable

-
Produits simples
- Facile à sélectionner, à installer et à utiliser
Excellence technique
Simplicité
-
Produits standard
- Fiable, robuste et effort de maintenance réduit
Excellence technique
Simplicité
-
Produits haut de gamme
- Hautement fonctionnel et pratique
Excellence technique
Simplicité
-
Produits spécialisés
- Conçu pour les applications exigeantes
Excellence technique
Simplicité
Variable
FLEX selections | Excellence technique | Simplicité |
---|---|---|
Fundamental selection Parfait pour les applications de base |
Excellence technique
|
Simplicité
|
Lean selection Performances optimales pour piloter les applications standards |
Excellence technique
|
Simplicité
|
Extended selection Fonctionnalités avancées pour maximiser vos process |
Excellence technique
|
Simplicité
|
Xpert selection Performances exceptionnelles pour applications exigeantes |
Excellence technique
|
Simplicité
Variable |
Prédécesseur
-
Principe de mesure
Coriolis
-
En-tête produit
Mesure en ligne de la viscosité et du débit avec un transmetteur en version séparée avec jusqu'à 4 E/S.
Mesure de liquides et de gaz dans les applications exigeant une faible perte de charge et un traitement en douceur du produit. -
Caractéristiques du capteur
Economie d'énergie – perte de charge minime grâce à la continuité de diamètre interne. Moins de points de mesure – mesure multivariable (débit, masse volumique, température). Faible encombrement – pas besoin de longueurs droites d'entrée et de sortie.
Système monotube droit, facile à nettoyer. Technologie TMB. Tube de mesure en titane. -
Caractéristiques du transmetteur
Accès total à toutes les informations de process et de diagnostic – nombreuses E/S librement configurables et bus de terrain. Complexité et variété réduites – fonctionnalité E/S librement configurable. Vérification sans démontage - Heartbeat Technology.
Version séparée avec jusqu'à 4 E/S. Affichage rétroéclairé avec touches optiques et accès WLAN. Câble standard entre le capteur et le transmetteur. -
Gamme de diamètre nominal
DN 8 à 80 (⅜ à 3")
-
Matériaux en contact avec le produit
Tube de mesure : Titane grade 9
Raccord : Titane grade 2 -
Variables mesurées
Débit massique, masse volumique, température, débit volumique, débit volumique corrigé, masse volumique de référence, concentration, viscosité
-
Erreur de mesure max.
Débit massique (liquide) : ±0,10 %
Débit volumique (liquide) : ±0,10 %
Débit massique (gaz) : ±0,50 %
Masse volumique (liquide) : ±0,0005 g/cm³ -
Gamme de mesure
0 à 180 000 kg/h (0 à 6600 lb/min)
-
Pression de process max.
PN 100, Class 600, 63K
-
Gamme de température du produit
–50 à +150 °C (–58 à +302 °F)
-
Gamme de température ambiante
Standard : –40 à +60 °C (–40 à +140 °F)
Option : –50 à +60 °C (–58 à +140 °F) -
Matériau du boîtier du capteur
1.4301 (304), résistance à la corrosion
Boîtier de raccordement du capteur (standard) : AlSi10Mg, revêtu
Boîtier de raccordement du capteur (option) : 1.4301 (304) ; 1.4404 (316L) ; 1.4409 (CF3M) similaire à 316L -
Matériau du boîtier du transmetteur
AlSi10Mg, revêtu ; 1.4409 (CF3M) similaire à 316L ; polycarbonate
-
Indice de protection
Capteur version séparée (standard) : IP66/67, boîtier type 4X
Capteur version séparée (option) : IP69. Transmetteur version séparée : IP66/67, boîtier type 4X -
Affichage/Exploitation
Afficheur 4 lignes rétroéclairé avec touches optiques (utilisation par l'extérieur)
Configuration possible via l'afficheur local et les outils de configuration -
Sorties
4 sorties :
4-20 mA HART (active/passive)
4-20 mA WirelessHART
4-20 mA (active/passive)
Sortie impulsion/fréquence/tor (active/passive)
Double sortie impulsion (active/passive)
Sortie relais -
Entrées
Entrée d'état
Entrée 4-20 mA -
Communication numérique
HART, PROFIBUS DP, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485, Profinet, Ethernet/IP, OPC-UA
-
Alimentation
DC 24 V
AC 100 à 230 V
AC 100 à 230 V / DC 24 V (zone non explosible) -
Certificats Ex
ATEX, IECEx, cCSAus, NEPSI, INMETRO, EAC
-
Sécurité du produit
Marquage CE, C-Tick, EAC
-
Sécurité fonctionnelle
Sécurité fonctionnelle selon IEC 61508, applicable pour les applications relatives à la sécurité selon IEC 61511
-
Agréments et certificats métrologiques
Etalonnage réalisé sur bancs d'étalonnage accrédités (selon ISO/IEC 17025)
Heartbeat Technology est conforme aux exigences de traçabilité de la vérification selon ISO 9001:2008 – Section 7.6 a (attestation TÜV) -
Agréments et certificats pression
DESP, CRN
-
Certificats matière
Certificat matière 3.1
-
Agréments et certificats hygiéniques
3-A, EHEDG, cGMP
-
Principe de mesure
Coriolis
-
En-tête produit
Mesure en ligne de la viscosité et du débit avec un transmetteur en version séparée avec jusqu'à 4 E/S.
Mesure de liquides et de gaz dans les applications exigeant une faible perte de charge et un traitement en douceur du produit. -
Caractéristiques du capteur
Economie d'énergie – perte de charge minime grâce à la continuité de diamètre interne. Moins de points de mesure – mesure multivariable (débit, masse volumique, température). Faible encombrement – pas besoin de longueurs droites d'entrée et de sortie.
Système monotube droit, facile à nettoyer. Technologie TMB. Tube de mesure en titane. -
Caractéristiques du transmetteur
Accès total à toutes les informations de process et de diagnostic – nombreuses E/S librement configurables et bus de terrain. Complexité et variété réduites – fonctionnalité E/S librement configurable. Vérification sans démontage - Heartbeat Technology.
Version séparée avec jusqu'à 4 E/S. Affichage rétroéclairé avec touches optiques et accès WLAN. Câble standard entre le capteur et le transmetteur. -
Gamme de diamètre nominal
DN 8 à 80 (⅜ à 3")
-
Matériaux en contact avec le produit
Tube de mesure : Titane grade 9
Raccord : Titane grade 2 -
Variables mesurées
Débit massique, masse volumique, température, débit volumique, débit volumique corrigé, masse volumique de référence, concentration, viscosité
-
Erreur de mesure max.
Débit massique (liquide) : ±0,10 %
Débit volumique (liquide) : ±0,10 %
Débit massique (gaz) : ±0,50 %
Masse volumique (liquide) : ±0,0005 g/cm³ -
Gamme de mesure
0 à 180 000 kg/h (0 à 6600 lb/min)
-
Pression de process max.
PN 100, Class 600, 63K
-
Gamme de température du produit
–50 à +150 °C (–58 à +302 °F)
-
Gamme de température ambiante
Standard : –40 à +60 °C (–40 à +140 °F)
Option : –50 à +60 °C (–58 à +140 °F) -
Matériau du boîtier du capteur
1.4301 (304), résistance à la corrosion
Boîtier de raccordement du capteur (standard) : AlSi10Mg, revêtu
Boîtier de raccordement du capteur (option) : 1.4301 (304) ; 1.4404 (316L) ; 1.4409 (CF3M) similaire à 316L -
Matériau du boîtier du transmetteur
AlSi10Mg, revêtu ; 1.4409 (CF3M) similaire à 316L ; polycarbonate
-
Indice de protection
Capteur version séparée (standard) : IP66/67, boîtier type 4X
Capteur version séparée (option) : IP69. Transmetteur version séparée : IP66/67, boîtier type 4X -
Affichage/Exploitation
Afficheur 4 lignes rétroéclairé avec touches optiques (utilisation par l'extérieur)
Configuration possible via l'afficheur local et les outils de configuration -
Sorties
4 sorties :
4-20 mA HART (active/passive)
4-20 mA WirelessHART
4-20 mA (active/passive)
Sortie impulsion/fréquence/tor (active/passive)
Double sortie impulsion (active/passive)
Sortie relais -
Entrées
Entrée d'état
Entrée 4-20 mA -
Communication numérique
HART, PROFIBUS DP, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485, Profinet, Ethernet/IP, OPC-UA
-
Alimentation
DC 24 V
AC 100 à 230 V
AC 100 à 230 V / DC 24 V (zone non explosible) -
Certificats Ex
ATEX, IECEx, cCSAus, NEPSI, INMETRO, EAC
-
Sécurité du produit
Marquage CE, C-Tick, EAC
-
Sécurité fonctionnelle
Sécurité fonctionnelle selon IEC 61508, applicable pour les applications relatives à la sécurité selon IEC 61511
-
Agréments et certificats métrologiques
Etalonnage réalisé sur bancs d'étalonnage accrédités (selon ISO/IEC 17025)
Heartbeat Technology est conforme aux exigences de traçabilité de la vérification selon ISO 9001:2008 – Section 7.6 a (attestation TÜV) -
Agréments et certificats pression
DESP, CRN
-
Certificats matière
Certificat matière 3.1
-
Agréments et certificats hygiéniques
3-A, EHEDG, cGMP
-
Principe de mesure
Coriolis
-
En-tête produit
Mesure en ligne de la viscosité et du débit avec un transmetteur en version séparée avec jusqu'à 4 E/S.
Mesure de liquides et de gaz dans les applications exigeant une faible perte de charge et un traitement en douceur du produit. -
Caractéristiques du capteur
Economie d'énergie – perte de charge minime grâce à la continuité de diamètre interne. Moins de points de mesure – mesure multivariable (débit, masse volumique, température). Faible encombrement – pas besoin de longueurs droites d'entrée et de sortie.
Système monotube droit, facile à nettoyer. Technologie TMB. Tube de mesure en titane. -
Caractéristiques du transmetteur
Accès total à toutes les informations de process et de diagnostic – nombreuses E/S librement configurables et bus de terrain. Complexité et variété réduites – fonctionnalité E/S librement configurable. Vérification sans démontage - Heartbeat Technology.
Version séparée avec jusqu'à 4 E/S. Affichage rétroéclairé avec touches optiques et accès WLAN. Câble standard entre le capteur et le transmetteur.
-
Principe de mesure
Coriolis
-
En-tête produit
Mesure en ligne de la viscosité et du débit avec un transmetteur en version séparée avec jusqu'à 4 E/S.
Mesure de liquides et de gaz dans les applications exigeant une faible perte de charge et un traitement en douceur du produit. -
Caractéristiques du capteur
Economie d'énergie – perte de charge minime grâce à la continuité de diamètre interne. Moins de points de mesure – mesure multivariable (débit, masse volumique, température). Faible encombrement – pas besoin de longueurs droites d'entrée et de sortie.
Système monotube droit, facile à nettoyer. Technologie TMB. Tube de mesure en titane. -
Caractéristiques du transmetteur
Accès total à toutes les informations de process et de diagnostic – nombreuses E/S librement configurables et bus de terrain. Complexité et variété réduites – fonctionnalité E/S librement configurable. Vérification sans démontage - Heartbeat Technology.
Version séparée avec jusqu'à 4 E/S. Affichage rétroéclairé avec touches optiques et accès WLAN. Câble standard entre le capteur et le transmetteur. -
Gamme de diamètre nominal
DN 8 à 80 (⅜ à 3")
-
Matériaux en contact avec le produit
Tube de mesure : Titane grade 9
Raccord : Titane grade 2 -
Variables mesurées
Débit massique, masse volumique, température, débit volumique, débit volumique corrigé, masse volumique de référence, concentration, viscosité
-
Erreur de mesure max.
Débit massique (liquide) : ±0,10 %
Débit volumique (liquide) : ±0,10 %
Débit massique (gaz) : ±0,50 %
Masse volumique (liquide) : ±0,0005 g/cm³ -
Gamme de mesure
0 à 180 000 kg/h (0 à 6600 lb/min)
-
Pression de process max.
PN 100, Class 600, 63K
-
Gamme de température du produit
–50 à +150 °C (–58 à +302 °F)
-
Gamme de température ambiante
Standard : –40 à +60 °C (–40 à +140 °F)
Option : –50 à +60 °C (–58 à +140 °F) -
Matériau du boîtier du capteur
1.4301 (304), résistance à la corrosion
Boîtier de raccordement du capteur (standard) : AlSi10Mg, revêtu
Boîtier de raccordement du capteur (option) : 1.4301 (304) ; 1.4404 (316L) ; 1.4409 (CF3M) similaire à 316L -
Matériau du boîtier du transmetteur
AlSi10Mg, revêtu ; 1.4409 (CF3M) similaire à 316L ; polycarbonate
-
Indice de protection
Capteur version séparée (standard) : IP66/67, boîtier type 4X
Capteur version séparée (option) : IP69. Version transmetteur séparée : IP66/67, boîtier type 4X -
Affichage/Exploitation
Afficheur 4 lignes rétroéclairé avec touches optiques (utilisation par l'extérieur)
Configuration possible via l'afficheur local et les outils de configuration -
Sorties
4 sorties :
4-20 mA HART (active/passive)
4-20 mA WirelessHART
4-20 mA (active/passive)
Sortie impulsion/fréquence/tor (active/passive)
Double sortie impulsion (active/passive)
Sortie relais -
Entrées
Entrée d'état
Entrée 4-20 mA -
Communication numérique
HART, PROFIBUS DP, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485, Profinet, Ethernet/IP, OPC-UA
-
Alimentation
DC 24 V
AC 100 à 230 V
AC 100 à 230 V / DC 24 V (zone non explosible) -
Certificats Ex
ATEX, IECEx, cCSAus, NEPSI, INMETRO, EAC
-
Sécurité du produit
Marquage CE, C-Tick, EAC
-
Sécurité fonctionnelle
Sécurité fonctionnelle selon IEC 61508, applicable pour les applications relatives à la sécurité selon IEC 61511
-
Agréments et certificats métrologiques
Etalonnage réalisé sur bancs d'étalonnage accrédités (selon ISO/IEC 17025)
Heartbeat Technology est conforme aux exigences de traçabilité de la vérification selon ISO 9001:2008 – Section 7.6 a (attestation TÜV) -
Agréments et certificats pression
DESP, CRN
-
Certificats matière
Certificat matière 3.1
-
Agréments et certificats hygiéniques
3-A, EHEDG, cGMP
-
Principe de mesure
Coriolis
-
En-tête produit
Mesure en ligne de la viscosité et du débit avec un transmetteur en version séparée avec jusqu'à 4 E/S.
Mesure de liquides et de gaz dans les applications exigeant une faible perte de charge et un traitement en douceur du produit. -
Caractéristiques du capteur
Economie d'énergie – perte de charge minime grâce à la continuité de diamètre interne. Moins de points de mesure – mesure multivariable (débit, masse volumique, température). Faible encombrement – pas besoin de longueurs droites d'entrée et de sortie.
Système monotube droit, facile à nettoyer. Technologie TMB. Tube de mesure en titane. -
Caractéristiques du transmetteur
Accès total à toutes les informations de process et de diagnostic – nombreuses E/S librement configurables et bus de terrain. Complexité et variété réduites – fonctionnalité E/S librement configurable. Vérification sans démontage - Heartbeat Technology.
Version séparée avec jusqu'à 4 E/S. Affichage rétroéclairé avec touches optiques et accès WLAN. Câble standard entre le capteur et le transmetteur. -
Gamme de diamètre nominal
DN 8 à 80 (⅜ à 3")
-
Matériaux en contact avec le produit
Tube de mesure : Titane grade 9
Raccord : Titane grade 2 -
Variables mesurées
Débit massique, masse volumique, température, débit volumique, débit volumique corrigé, masse volumique de référence, concentration, viscosité
-
Erreur de mesure max.
Débit massique (liquide) : ±0,10 %
Débit volumique (liquide) : ±0,10 %
Débit massique (gaz) : ±0,50 %
Masse volumique (liquide) : ±0,0005 g/cm³ -
Gamme de mesure
0 à 180 000 kg/h (0 à 6600 lb/min)
-
Pression de process max.
PN 100, Class 600, 63K
-
Gamme de température du produit
–50 à +150 °C (–58 à +302 °F)
-
Gamme de température ambiante
Standard : –40 à +60 °C (–40 à +140 °F)
Option : –50 à +60 °C (–58 à +140 °F) -
Matériau du boîtier du capteur
1.4301 (304), résistance à la corrosion
Boîtier de raccordement du capteur (standard) : AlSi10Mg, revêtu
Boîtier de raccordement du capteur (option) : 1.4301 (304) ; 1.4404 (316L) ; 1.4409 (CF3M) similaire à 316L -
Matériau du boîtier du transmetteur
AlSi10Mg, revêtu ; 1.4409 (CF3M) similaire à 316L ; polycarbonate
-
Indice de protection
Capteur version séparée (standard) : IP66/67, boîtier type 4X
Capteur version séparée (option) : IP69. Transmetteur version séparée : IP66/67, boîtier type 4X -
Affichage/Exploitation
Afficheur 4 lignes rétroéclairé avec touches optiques (utilisation par l'extérieur)
Configuration possible via l'afficheur local et les outils de configuration -
Sorties
4 sorties :
4-20 mA HART (active/passive)
4-20 mA WirelessHART
4-20 mA (active/passive)
Sortie impulsion/fréquence/tor (active/passive)
Double sortie impulsion (active/passive)
Sortie relais -
Entrées
Entrée d'état
Entrée 4-20 mA -
Communication numérique
HART, PROFIBUS DP, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485, Profinet, Ethernet/IP, OPC-UA
-
Alimentation
DC 24 V
AC 100 à 230 V
AC 100 à 230 V / DC 24 V (zone non explosible) -
Certificats Ex
ATEX, IECEx, cCSAus, NEPSI, INMETRO, EAC
-
Sécurité du produit
Marquage CE, C-Tick, EAC
-
Sécurité fonctionnelle
Sécurité fonctionnelle selon IEC 61508, applicable pour les applications relatives à la sécurité selon IEC 61511
-
Agréments et certificats métrologiques
Etalonnage réalisé sur bancs d'étalonnage accrédités (selon ISO/IEC 17025)
Heartbeat Technology est conforme aux exigences de traçabilité de la vérification selon ISO 9001:2008 – Section 7.6 a (attestation TÜV) -
Agréments et certificats pression
DESP, CRN
-
Certificats matière
Certificat matière 3.1
-
Agréments et certificats hygiéniques
3-A, EHEDG, cGMP
Configurer ce produit pour télécharger ses schémas CAO spécifiques
