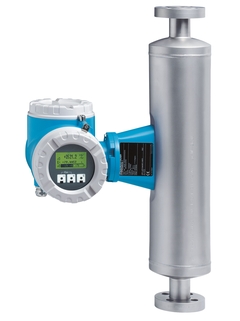

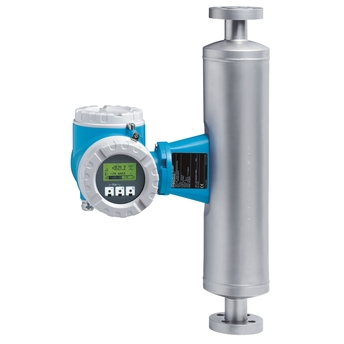

Promass 83I

Coriolis

Combine la mesure en ligne de la viscosité et la mesure du débit avec fonctionnalité de transmetteur étendue. Mesure de liquides et gaz dans des applications nécessitant une faible perte de charge et un traitement en douceur du produit.

Economie d'énergie – perte de charge minime grâce à la continuité de diamètre interne.Moins de points de mesure – mesure multivariable (débit, masse volumique, température). Faible encombrement – pas besoin de longueurs droites d'entrée et de sortie. Système monotube droit, facile à nettoyer. Technologie TMB.

Qualité – logiciel pour le dosage et le remplissage, densité & concentration, diagnostic étendu. Options de transmission de données flexible – grand choix de types de communication. Récupération automatique des données pour la maintenance. Affichage 4 lignes rétroéclairé avec commande tactile. Version compacte ou séparée.

DN 8 à 80 (⅜ à 3")

Tube de mesure : Titane grade 9
Raccord : Titane grade 2

Débit massique, densité, température, débit volumique, débit volumique corrigé, densité de référence, concentration, viscosité

Débit massique (liquide) : ±0,1 %
Débit volumique (liquide) : ±0,1 %
Débit massique (gaz) : ±0,5 %
Densité (liquide) : ±0,0005 g/cm³

0 à 180 000 kg/h (0 à 6600 lb/min)

PN 100, Class 600, 63K

–50 à +150 °C (–58 à +302 °F)

Standard : –20 à +60 °C (–4 à +140 °F)
Option : –40 à +60 °C (–40 à +140 °F)

1.4301/1.4307 (304L), résistant à la corrosion

Fonte d'alu moulé avec revêtement pulvérisé
1.4301 (304), tôle
CF3M (316L), fonte

IP67, boîtier de type 4X. Transmetteur séparé : IP67, boîtier de type 4X

Afficheur 4 lignes rétroéclairé avec commande tactile (configuration de l'extérieur)
Configuration possible via afficheur sur site et outils de configuration

4 sorties modulaires :
0-20 mA (active)/4-20 mA (active/passive)
Sortie impulsion/fréquence/tout ou rien (passive)
Relais

2 entrées modulaires :
Etat
0-20 mA (active)/4-20 mA (active/passive)

HART, PROFIBUS PA/DP, FOUNDATION Fieldbus, Modbus RS485, EtherNet/IP

DC 16 à 62 V
AC 85 à 260 V (45 à 65 Hz)
AC 20 à 55 V (45 à 65 Hz)

ATEX, IECEx, FM, CSA, NEPSI

Certificat matière 3.1, étalonnage réalisé sur bancs d'étalonnage accrédités (selon ISO/IEC 17025), NAMUR, SIL
DESP, CRN
3-A

Marquage CE, C-Tick, EAC

Sécurité fonctionnelle selon IEC 61508, applicable pour les applications relatives à la sécurité selon IEC 61511

Etalonnage réalisé sur bancs d'étalonnage accrédités (selon ISO/IEC 17025), NAMUR

DESP, CRN

Certificat matière 3.1

3-A, EHEDG

Coriolis

Système monotube équilibré, installation "Fit-and-Forget"
Construction :
Facile à nettoyer, hygiénique, traitement en douceur du produit
- Matériau chimiquement résistant

-20...+65 °C
(-4...+140 °F)

-50...+150 °C
(-58...+302 °F)

PN 16...100
Cl 150...600
JIS 10...63K

Titane

4...20mA
Impulsion/fréquence (10KHz), active/passiveRelais/état

ATEX
FM
CSA

Coriolis

Combine la mesure en ligne de la viscosité et du débit avec des fonctionnalités de transmetteur étendues. Mesure de liquides et de gaz dans les applications exigeant une faible perte de charge et un traitement en douceur du produit.

Economie d'énergie – perte de charge minime grâce à la continuité de diamètre interne. Moins de points de mesure – mesure multivariable (débit, masse volumique, température). Faible encombrement – pas besoin de longueurs droites d'entrée et de sortie. Système monotube droit, facile à nettoyer. Technologie TMB.

Qualité – logiciel pour remplissage & dosage, densité & concentration, diagnostic étendu. Options de transmission des données flexibles – grand nombre de types de communication. Récupération automatique des données pour la maintenance. Affichage 4 lignes rétroéclairé avec commande tactile. Appareil en version compacte ou séparée.

DN 8 à 80 (⅜ à 3")

Tube de mesure : Titane grade 9
Raccord : Titane grade 2

Débit massique, masse volumique, température, débit volumique, débit volumique corrigé, masse volumique de référence, concentration, viscosité

Débit massique (liquide) : ±0,1 %
Débit volumique (liquide) : ±0,1 %
Débit massique (gaz) : ±0,5 %
Masse volumique (liquide) : ±0,0005 g/cm³

0 à 180 000 kg/h (0 à 6600 lb/min)

PN 100, Class 600, 63K

–50 à +150 °C (–58 à +302 °F)

Standard : –20 à +60 °C (–4 à +140 °F)
Option : –40 à +60 °C (–40 à +140 °F)

1.4301/1.4307 (304L), résistant à la corrosion

Fonte d'alu moulé avec revêtement pulvérisé
1.4301 (304), tôle
CF3M (316L), fonte

IP67, boîtier type 4X. Transmetteur déporté : IP67, boîtier type 4X

Afficheur 4 lignes rétroéclairé avec touches optiques (utilisation par l'extérieur)
Configuration possible via l'afficheur local et les outils de configuration

4 sorties modulaires :
0‐20 mA (active)/4‐20 mA (active/passive)
Sortie impulsion/fréquence/tor (passive)
Relais

2 entrées modulaires :
Etat
0‐20 mA (active)/4‐20 mA (active/passive)

HART, PROFIBUS PA/DP, FOUNDATION Fieldbus, MODBUS RS485, EtherNet/IP

DC 16 à 62 V
AC 85 à 260 V (45 à 65 Hz)
AC 20 à 55 V (45 à 65 Hz)

ATEX, IECEx, FM, CSA, NEPSI

Marquage CE, C-Tick, EAC

Sécurité fonctionnelle selon IEC 61508, applicable pour les applications relatives à la sécurité selon IEC 61511

Etalonnage réalisé sur bancs d'étalonnage accrédités (selon ISO/IEC 17025), NAMUR

DESP, CRN

Certificat matière 3.1

3-A, EHEDG

Coriolis

Système monotube équilibré, installation "Fit-and-Forget", mesure de la viscosité
Construction :
Facile à nettoyer, hygiénique, traitement en douceur du produit

DN 8...80
5/16"...3"

0...180 000 kg/h
0... 20 000 cP (viscosité)

-50...+150 °C
(-58...+302 °F)

PN 16...100
CI 150...600
JIS 10...63K

Débit massique : +-0,1%
Débit volumique : +-0,5%
Viscosité : ± 5% ± 0,5 mPa•s (fluides newtoniens)
Densité : +- 0,004g/cc

Affichage 4 lignes
Commande tactile

Etat
Entrée courant

0/4...20mA
Impulsion/fréquence (10KHz), active/passive
Relais/état

HART
PROFIBUS PA
Profibus DP
FOUNDATION Fieldbus

ATEX
FM
CSA

IP 67
NEMA 4x

S-DAT, T-DAT, F-Chip
Validation
Quick Setup
3 totalisateurs
Débit pulsé
Diagnostic avancé
Fonction de dosage
Mesure de concentration

Système monotube équilibré
Dual mode pour mesure indépendante de la viscosité
Insensible aux vibrations
Montage simple et économique
Mesure indépendante des propriétés du fluide
Promass 83 avec "commande tactile" : configuration de l'extérieur sans ouvrir le boîtier
Les packs logiciels doivent être mis à jour pour :
- Application de dosage
- Mesure de concentration
- Diagnostic avancé
- Menus "Quick Setup" pour une mise en service simple sur le terrain.
