RID14
Afficheur de terrain 8 voies pour bus de terrain

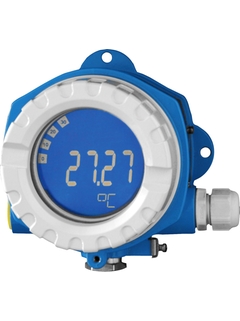

Afficheur de terrain RID14 avec protocole FOUNDATION Fieldbus™ ou PROFIBUS® PA ©Endress+Hauser

Affichage de 8 valeurs de process ou valeurs calculées pour protocole FOUNDATION Fieldbus™ ou PROFIBUS® PA

L'afficheur 8 voies indique des valeurs mesurées et calculées et l'information d'état des utilisateurs du bus de terrain dans un réseau FOUNDATION Fieldbus™ ou PROFIBUS® PA. En mode "listener", l'appareil écoute les adresses de bus de terrain réglées et affiche leurs valeurs. De plus, pour FOUNDATION Fieldbus™, les valeurs disponibles sur le bus peuvent être indiquées via l'interconnexion des blocs de fonctions. Un champ en texte clair permet d'afficher l'unité de mesure ou le TAG. Un bargraph est disponible pour visualiser la tendance.

  • Produits simples

  • Facile à sélectionner, à installer et à utiliser

Excellence technique

Simplicité

  • Produits standard

  • Fiable, robuste et effort de maintenance réduit

Excellence technique

Simplicité

  • Produits haut de gamme

  • Hautement fonctionnel et pratique

Excellence technique

Simplicité

  • Produits spécialisés

  • Conçu pour les applications exigeantes

Excellence technique

Simplicité

Variable

FLEX selections Excellence technique Simplicité
  • F
  • L
  • E
  • X

Fundamental selection

Parfait pour les applications de base

Excellence technique
Simplicité
  • F
  • L
  • E
  • X

Lean selection

Performances optimales pour piloter les applications standards

Excellence technique
Simplicité
  • F
  • L
  • E
  • X

Extended selection

Fonctionnalités avancées pour maximiser vos process

Excellence technique
Simplicité
  • F
  • L
  • E
  • X

Xpert selection

Performances exceptionnelles pour applications exigeantes

Excellence technique
Simplicité

Variable

  • Données clés

    • Entrée

      Protocole Foundation Fieldbus
      Protocole PROFIBUS PA

    • Sortie

      Non défini

    • Afficheur

      LCD rétroéclairé à grand contraste avec bargraph
      TAG/unité

    • Alimentation

      Non défini

Sélection rapide

Choisissez parmi nos options suggérées
Sales price
  • <%label%>
  • <%feature%>
      <%label%>
      99.999,00
    • Vous cherchez d'autres options? Veuillez utiliser le configurateur individuel pour continuer.
  • Process Connection
  • <%message%>

ou

Configuration personnalisée

Continuez votre sélection parmi toutes les options possibles
  • Avantages

    • Communication simple et standardisée via un protocole de bus de terrain

    • Mode "listener" pour 8 voies d'entrée ou états numériques

    • Affichage LCD rétroéclairé avec bargraph, symboles de diagnostic et champ en texte clair

    • Aucune alimentation externe requise

    • ...

  • Domaine d'application

    Afficheur de terrain avec 8 voies et protocole FOUNDATION Fieldbus™ ou PROFIBUS® PA pour l'affichage de valeurs de process et de valeurs calculées.

Details

  • Principe de mesure

    Afficheur

  • Fonction

    Valeurs affichées

    Diagnostic avancé

  • Certification

    ATEX Ex ia

    ATEX Ex d

    FM

    CSA

    IECEx Ex ia

    IECEx Ex d

    IECEx Ex tD

  • Entrée

    Protocole Foundation Fieldbus

    Protocole PROFIBUS PA

  • Dimensions (lxhxp)

    Boîtier de terrain :

    132 x 135 x 106 mm

    (5.2" x 5.31" x 4.17")

  • Software

    Mode moniteur de bus


    Sur Foundation Fieldbus également connexion bloc de fonctions :

    Bloc transducteur Affichage

    Bloc diagnostic avancé

    2 x sélecteur d'entrée

    Bloc arithmétique

    Bloc intégrateur

    Bloc PID

  • Fonctionnement

    Foundation Fieldbus : via bus de terrain

    PROFIBUS PA : DTM et FieldCare ou commutateurs DIP sur l'appareil


    Verrouillage en écriture du hardware

  • Afficheur

    LCD rétroéclairé à grand contraste avec bargraph

    TAG/unité

  • Tension de service

    9-32 V DC, indépendant de la polarité

  • Principe de mesure

    Afficheurs Fieldbus

  • Principe de mesure

    Afficheur de terrain 8 voies pour bus de terrain

  • Fonction

    Valeurs affichées

    Diagnostic avancé

  • Afficheur

    LCD rétroéclairé à grand contraste avec bargraph

    TAG/unité

  • Alimentation

    Non défini

  • Entrée

    Protocole Foundation Fieldbus

    Protocole PROFIBUS PA

  • Sortie

    Non défini

  • Sortie

    Non défini

  • Fonctions logicielles

    Mode moniteur de bus

    Sur Foundation Fieldbus également connexion bloc de fonctions :

    Bloc transducteur Affichage

    Bloc diagnostic avancé

    2 x sélecteur d'entrée

    Bloc arithmétique

    Bloc intégrateur

    Bloc PID

  • Certificats

    ATEX Ex ia

    ATEX Ex d

    FM

    CSA

    IECEx Ex ia

    IECEx Ex d

    IECEx Ex tD

  • SIL

    Non défini

  • Montage en façade d'armoire

    Terrain
