Données clés
-
Précision
Classe 1 selon IEC 60584
-
Temps de réponse
Selon la configuration
t50 = 3 s
t90 = 7 s -
Pression process max. (statique)
à 20 °C : 500 bar (7.252 psi)
-
Gamme de temperature de service
Type K :
-40 °C ...1.100 °C
(-40 °F ...2.012 °F)
Type J :
-40 °C ...750 °C
(-40 °F ...1.382 °F) -
Longueur dʹimmersion sur demande
jusqu'à 30.000,00 mm (1.181,10'')
Domaine d'application

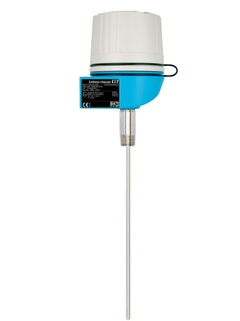

Le capteur de température robuste est conçu pour des applications exigeantes, par ex. chimie, pétrole & gaz, énergie. Il est conçu pour être utilisé dans un doigt de gant séparé. Avec un transmetteur en tête de sonde en option, avec tous les protocoles de communication usuels, il peut être utilisé avec précision et fiabilité améliorées par rapport aux capteurs raccordés directement. Sa construction modulaire avec un grand nombre d'options peut être adaptée à la tâche de mesure.
Applications exigeantes
Industrie du pétrole et du gaz
Gamme de mesure: –40 à 1 100 °C (–40 à 2 012 °F)
Protection: IP68
Avantages
Types de protection pour une utilisation en zones explosibles : sécurité intrinsèque (Ex ia), antiétincelle (Ex nA)
Grande flexibilité grâce à sa construction modulaire avec têtes de raccordement standard selon DIN EN 50446 et longueurs d'immersion personnalisables
Grande compatibilité de l'insert et construction selon DIN 43772
Tube prolongateur, raccord union, pour protéger le transmetteur de tête de sonde contre la surchauffe
Prédécesseur
-
Produits simples
- Facile à sélectionner, à installer et à utiliser
Excellence technique
Simplicité
-
Produits standard
- Fiable, robuste et effort de maintenance réduit
Excellence technique
Simplicité
-
Produits haut de gamme
- Hautement fonctionnel et pratique
Excellence technique
Simplicité
-
Produits spécialisés
- Conçu pour les applications exigeantes
Excellence technique
Simplicité
Variable
FLEX selections | Excellence technique | Simplicité |
---|---|---|
Fundamental selection Parfait pour les applications de base |
Excellence technique
|
Simplicité
|
Lean selection Performances optimales pour piloter les applications standards |
Excellence technique
|
Simplicité
|
Extended selection Fonctionnalités avancées pour maximiser vos process |
Excellence technique
|
Simplicité
|
Xpert selection Performances exceptionnelles pour applications exigeantes |
Excellence technique
|
Simplicité
Variable |
-
Principe de mesure
Thermocouple
-
Caractéristiques / Applications
Style US
Capteur de température modulaire
Pour applications à fortes contraintes
Adapté aux zones explosibles
Raccord process fileté
Avec extension
A utiliser avec un protecteur -
Protecteur / tube de protection
A utiliser avec un protecteur
-
Insert / Sonde
remplaçable (sans interruption de process)
-
Diamètre extérieur tube de protection / insert
Diamètre insert de mesure
6,0 mm (0,24'') -
Longueur dʹimmersion sur demande
jusqu'à 30.000,00 mm (1.181,10'')
-
Matériau tube de protection/protecteur
Non défini
-
Revêtement en option
Non défini
-
Raccord process
Filetage mâle :
NPT1/2" -
Forme de lʹextrémité
Droite
-
Rugosité de surface Ra
0,8 μm (31,5 μin.)
-
Gamme de temperature de service
Type K :
-40 °C ...1.100 °C
(-40 °F ...2.012 °F)
Type J :
-40 °C ...750 °C
(-40 °F ...1.382 °F) -
Pression process max. (statique)
à 20 °C : 500 bar (7.252 psi)
-
Précision
Classe 1 selon IEC 60584
-
Temps de réponse
Selon la configuration
t50 = 3 s
t90 = 7 s -
Intégration transmetteur en tête
oui (4 … 20 mA ; HART ; Profibus PA ; Foundation Fieldbus)
-
Agrément Ex
ATEX II
IECEx
NEPSI
EAC Ex
Antidéflagrant -
Certification
Métrologie Gost
SIL (transmetteur uniquement)
