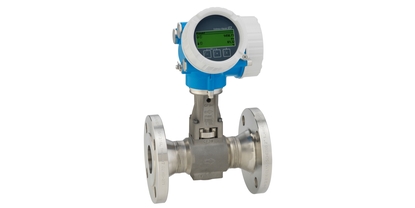

Mesure de la qualité de vapeur avec Proline Prowirl 200
Mesure de la qualité et de la quantité de vapeur humide, de vapeur saturée et de vapeur surchauffée
La vapeur est une source indispensable d'énergie dans l'industrie. Aujourd'hui, 40% des combustibles fossiles sont utilisés pour la production de vapeur. Avec Prowirl F 200, vous pouvez surveiller directement l'efficacité de votre circuit de vapeur. Cette vidéo montre pourquoi et explique comment le Prowirl est le premier débitmètre au monde à mesurer la qualité et la quantité de vapeur humide, de vapeur saturée et de vapeur surchauffée.
Avantages
En tant que débitmètre multivariable, le Prowirl 200 est capable de lire les valeurs directement à partir d'appareils de pression externes, et est équipé d'une sonde de température et d'un calculateur de débit stockant des tables de vapeur conformes aux standards internationaux.
Tout cela permet des calculs précis du débit massique et du débit d'énergie à l'aide d'un seul appareil. Avec sa mesure de vapeur humide unique, le Prowirl 200 détecte également le risque de coups de bélier et garantit ainsi une sécurité de fonctionnement maximale.
Erreur de mesure max.Débit volumique (liquide) : 0,75 % Débit volumique (en option) : 0,65 % Débit volumique (en option) : 0,65 % Débit volumique (vapeur, gaz) : 1,00 % Débit massique (vapeur saturée) : 1,7% (compensé en température) ; 1,5% (compensé en température/pression) Débit massique (vapeur surchauffée, gaz) : 1,5 (compensé en température/pression) ; 1,7% (compensé en température + compensation externe en pression) Débit massique (liquide) : 0,85%
Gamme de mesureLiquide : 0,076 à 2100 m³/h (0.045 à 1300 ft³/min) selon le produit : eau avec 1 bar a, 20 °C (14.5 psi a, 68° F) Vapeur, gaz : 0,39 à 28000 m³/h (0.23 à 17000 ft³/min) selon le produit : vapeur avec 180 °C, 10 bar a (356 °F, 145 psi a) ; air avec 25 °C, 4,4 bar a (77 °F, 63.8 psi a)
Gamme de température du produitStandard : -40 à +260 °C (-40 à +500 °F) Température haute/basse (option) : -200 à +400 °C (-328 à +752 °F)
Pression de process max.PN 100, Class 600, 20K
Matériaux en contact avec le produitTube de mesure : 1.4408 (CF3M) ; CX2MW similaire à Alloy C22, 2.4602 Capteur DSC : 1.4404 (316/316L) ; UNS N06022 similaire à Alloy C22, 2.4602 Raccord process : 1.4404/F316/F316L) ; 2.4602
Téléchargements
Plus de contenus
De la mesure à la gestion avancée des chaudières vapeur
Des solutions intégrées pour vos besoins en vapeur. Nous sommes capables de vous donner des informations inédites sur vos applications vapeur et de vous proposer un partenariat pour la gestion des chaudières à vapeur.
Guide de la vapeur : production et distribution de la vapeur
Cette brochure donne un aperçu technique complet de ce qu'est la vapeur sous toutes ses formes, comment la mesurer, où et pourquoi elle est utilisée au sein des procédés industriels.
