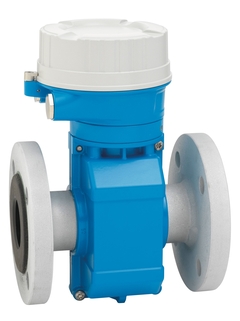

Débitmètre électromagnétique
Proline Promag W 500

Electromagnétique

Le spécialiste des applications exigeantes dans l'eau et les eaux usées, en version séparée avec jusqu'à 4 E/S.
Mesure fiable à précision constante sans longueur droite amont (0 x DN) et sans perte de charge.
Dédié à la mesure de l'eau et des eaux usées industrielles et municipales .

Technologie flexible – capteur avec raccords process fixes ou à bride tournante. Adapté à l'application, avec une protection anticorrosion EN ISO 12944 pour une installation souterraine ou une utilisation permanente sous l'eau. Meilleure disponibilité de l'installation – capteur conforme aux exigences spécifiques à l'industrie.
Agréments eau potable internationaux. Indice de protection IP68 (boîtier de type 6P).

Accès total à toutes les informations de process et de diagnostic – nombreuses E/S librement configurables et bus de terrain. Complexité et variété réduites – fonctionnalité E/S librement configurable. Vérification sans démontage - Heartbeat Technology.
Version séparée avec jusqu'à 4 E/S. Affichage rétroéclairé avec touches optiques et accès WLAN. Câble standard entre le capteur et le transmetteur.

DN 25 à 3000 (1 à 120")

Revêtement du tube de mesure ébonite : 0 à +80 °C (+32 à +176 °F)
Revêtement du tube de mesure polyuréthane : -20 à +50 °C (-4 à +122 °F)
Revêtement du tube de mesure PTFE : -20 à +90 °C (-4 à +194 °F)
Electrodes : 1.4435 (316L) ; Alloy C22, 2.4602 (UNS N06022) ; tantale

Débit volumique, conductivité, débit massique

Débit volumique (standard) : ±0,5 % de m. ± 1 mm/s (0.04 in/s)
Débit volumique (option) : ±0,2 % de m. ± 2 mm/s (0.08 in/s), Flat Spec.

0,5 m³/h à 263 000 m³/h (2.5 gal/min à 1665 Mgal/d)

PN 40, Class 300, 20K

Revêtement du tube de mesure ébonite : 0 à +80 °C (+32 à +176 °F)
Revêtement du tube de mesure polyuréthane : –20 à +50 °C (–4 à +122 °F)

Matériau de bride acier au carbone : –10 à +60 °C (+14 à +140 °F)
Matériau de bride inox : –40 à +60 °C (–40 à +140 °F)

DN 25 à 300 (1 à 12") : AlSi10Mg, revêtu
DN 25 à 2400 (1 à 90") : acier au carbone avec vernis protecteur
Boîtier de raccordement du capteur (standard) : AlSi10Mg, revêtu
Boîtier de raccordement du capteur (option) : polycarbonate ; 1.4409 (CF3M) similaire à 316L

AlSi10Mg, revêtu ; 1.4409 (CF3M) similaire à 316L ; polycarbonate

Version compacte : IP66/67, boîtier type 4X
Version séparée capteur (standard) : IP66/67, boîtier type 4X
Version séparée capteur (option) : IP68, boîtier type 6P, avec vernis protecteur selon EN ISO 12944 C5-M/Im1/Im2/Im3

Afficheur 4 lignes rétroéclairé avec touches optiques (utilisation par l'extérieur)
Configuration possible via l'afficheur local et les outils de configuration

4 sorties :
4-20 mA HART (active/passive)
4-20 mA (active/passive)
Sortie impulsion/fréquence/tor (active/passive)
Sortie impulsion double (active/passive)
Sortie relais

Entrée d'état
Entrée 4-20 mA

HART, PROFIBUS DP, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485, PROFINET, PROFINET sur Ethernet-APL, Ethernet/IP, OPC-UA

DC 24 V
AC 100 à 230 V
AC 100 à 230 V / DC 24 V (zone non explosible)

ATEX, IECEx, cCSAus, INMETRO, NEPSI, EAC; JPN, UK Ex, KC

Marquage CE, C-Tick, EAC

Sécurité fonctionnelle selon IEC 61508, applicable pour les applications relatives à la sécurité selon IEC 61511

Etalonnage réalisé sur bancs d'étalonnage accrédités (selon ISO/IEC 17025)
Heartbeat Technology est conforme aux exigences de traçabilité des mesures selon ISO 9001:2015 – Section 7.1.5.2 a (attestation TÜV SÜD)

Agrément LR, agrément DNV, agrément ABS, agrément BV

CRN

Certificat matière 3.1

ACS, KTW/W270, NSF 61, WRAS BS 6920
