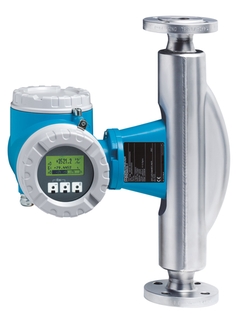

Proline Promass 83F
Débitmètre Coriolis

Débitmètre Coriolis Proline Promass 83F pour les applications exigeantes ©Endress+Hauser

Proline Promass 83F pour les applications exigeantes

Le principe de mesure du débit Coriolis

  • Débitmètre Coriolis Proline Promass 83F pour les applications exigeantes

Débitmètre offrant précision et robustesse inégalées avec fonctionnalités de transmetteur étendues

Le Promass F s'est bâti une solide réputation grâce à sa précision exceptionnelle sous des conditions de process fluctuantes. Il est adapté à une très large gamme d'applications. Combiné au transmetteur Promass 83 avec affichage 4 lignes rétroéclairé, commande tactile et fonctionnalité étendue, par ex. options logicielles pour remplissage, dosage, mesure de concentration ou diagnostic avancé, le Promass 83F mesure précisément le débit de liquides et de gaz.

  • Avantages

    • Sécurité du process maximale – immunité aux conditions de process fluctuantes et sévères

    • Moins de points de mesure – mesure multivariable (débit, masse volumique, température)

    • Faible encombrement – pas besoin de longueurs droites d'entrée et de sortie

    • ...

  • Domaine d'application

    • Le principe de mesure fonctionne indépendamment des propriétés physiques des fluides telles que la viscosité ou la masse volumique

    • Performances maximales pour les liquides ou les gaz en cas de conditions fluctuantes et sévères.

    Caractéristiques de l'appareil

    • Débit massique : écart de...

Caractéristiques et spécifications

Retour

Details

  • Principe de mesure

    Coriolis

  • En-tête produit

    Débitmètre offrant précision et robustesse inégalées avec fonctionnalités de transmetteur étendues. Performances maximales pour les liquides ou les gaz en cas de conditions fluctuantes et sévères.

  • Caractéristiques du capteur

    Sécurité du process maximale - immunité aux conditions de process fluctuantes et sévères. Moins de points de mesure – mesure multivariable (débit, masse volumique, température). Faible encombrement – pas besoin de longueurs droites d'entrée et de sortie. Débit massique : écart de mesure ±0,05 % (PremiumCal). Boîtier du capteur résistant à la pression jusqu'à 40 bar (580 psi).

  • Caractéristiques du transmetteur

    Qualité – logiciel pour remplissage & dosage, densité & concentration, diagnostic étendu. Options de transmission des données flexibles – grand nombre de types de communication. Récupération automatique des données pour la maintenance. Affichage 4 lignes rétroéclairé avec commande tactile. Appareil en version compacte ou séparée.

  • Gamme de diamètre nominal

    DN 8 à 250 (⅜ à 10")
    Haute température : DN 25 (1"), DN 50 (2"), DN 80 (3")

  • Matériaux en contact avec le produit

    Tube de mesure : 1.4539 (904L) ; 1.4404 (316/316L) ; Alloy C22, 2.4602 (UNS N06022)
    Raccord : 1.4404 (316/316L) ; Alloy C22, 2.4602 (UNS N06022)

  • Variables mesurées

    Débit massique, masse volumique, température, débit volumique, débit volumique corrigé, masse volumique de référence, concentration

  • Erreur de mesure max.

    Débit massique (liquide) : ±0,1 % (standard), 0,05 % (option)
    Débit volumique (liquide) : ±0,1 %
    Débit massique (gaz) : ±0,35 %
    Masse volumique (liquide) : ±0,0005 g/cm³

  • Gamme de mesure

    0 à 2 200 000 kg/h (0 à 80 840 lb/min)

  • Pression de process max.

    PN 100, Class 600, 63K

  • Gamme de température du produit

    Standard : –50 à +200 °C (–58 à +392 °F)
    Haute température : –50 à +350 °C (–58 à +662 °F)

  • Gamme de température ambiante

    Standard : –20 à +60 °C (–4 à +140 °F)
    Option : –40 à +60 °C (–40 à +140 °F)

  • Matériau du boîtier du capteur

    1.4301/1.4307 (304L), résistant à la corrosion

  • Matériau du boîtier du transmetteur

    Fonte d'alu moulé avec revêtement pulvérisé
    1.4301 (304), tôle
    CF3M (316L), fonte

  • Indice de protection

    IP67, boîtier type 4X. Transmetteur déporté : IP67, boîtier type 4X

  • Affichage/Exploitation

    Afficheur 4 lignes rétroéclairé avec touches optiques (utilisation par l'extérieur)
    Configuration possible via l'afficheur local et les outils de configuration

  • Sorties

    4 sorties modulaires :
    0‐20 mA (active)/4‐20 mA (active/passive)
    Sortie impulsion/fréquence/tor (passive)
    Relais

  • Entrées

    2 entrées modulaires :
    Etat
    0‐20 mA (active)/4‐20 mA (active/passive)

  • Communication numérique

    HART, PROFIBUS PA/DP, FOUNDATION Fieldbus, Modbus RS485, EtherNet/IP

  • Alimentation

    DC 16 à 62 V
    AC 85 à 260 V (45 à 65 Hz)
    AC 20 à 55 V (45 à 65 Hz)

  • Certificats Ex

    ATEX, IECEx, FM, CSA, NEPSI, TIIS

  • Sécurité du produit

    Marquage CE, C-Tick, EAC

  • Sécurité fonctionnelle

    CE, C-tick

  • Agréments et certificats métrologiques

    Etalonnage réalisé sur bancs d'étalonnage accrédités (selon ISO/IEC 17025), NAMUR

  • Agréments et certificats Marine

    Agrément Marine

  • Agréments et certificats pression

    DESP, CRN, AD 2000

  • Certificats matière

    Certificat matière 3.1

    NACE MR0175/MR0103, PMI ; test de soudage selon EN, ASME, NORSOK

  • Agréments et certificats hygiéniques

    3-A, FDA

  • Principe de mesure

    Coriolis

  • En-tête produit

    Débitmètre offrant précision et robustesse inégalées avec fonctionnalités de transmetteur étendues. Performances maximales pour les liquides ou les gaz en cas de conditions fluctuantes et sévères.

  • Caractéristiques du capteur

    Sécurité du process maximale - immunité aux conditions de process fluctuantes et sévères. Moins de points de mesure – mesure multivariable (débit, masse volumique, température). Faible encombrement – pas besoin de longueurs droites d'entrée et de sortie. Débit massique : écart de mesure ±0,05 % (PremiumCal). Boîtier du capteur résistant à la pression jusqu'à 40 bar (580 psi).

  • Caractéristiques du transmetteur

    Qualité – logiciel pour remplissage & dosage, densité & concentration, diagnostic étendu. Options de transmission des données flexibles – grand nombre de types de communication. Récupération automatique des données pour la maintenance. Affichage 4 lignes rétroéclairé avec commande tactile. Appareil en version compacte ou séparée.

  • Gamme de diamètre nominal

    DN 8 à 250 (⅜ à 10")
    Haute température : DN 25 (1"), DN 50 (2"), DN 80 (3")

  • Matériaux en contact avec le produit

    Tube de mesure : 1.4539 (904L) ; 1.4404 (316/316L) ; Alloy C22, 2.4602 (UNS N06022)
    Raccord : 1.4404 (316/316L) ; Alloy C22, 2.4602 (UNS N06022)

  • Variables mesurées

    Débit massique, masse volumique, température, débit volumique, débit volumique corrigé, masse volumique de référence, concentration

  • Erreur de mesure max.

    Débit massique (liquide) : ±0,1 % (standard), 0,05 % (option)
    Débit volumique (liquide) : ±0,1 %
    Débit massique (gaz) : ±0,35 %
    Densité (liquide) : ±0,0005 g/cm³

  • Gamme de mesure

    0 à 2 200 000 kg/h (0 à 80 840 lb/min)

  • Pression de process max.

    PN 100, Class 600, 63K

  • Gamme de température du produit

    Standard : –50 à +200 °C (–58 à +392 °F)
    Haute température : –50 à +350 °C (–58 à +662 °F)

  • Gamme de température ambiante

    Standard : –20 à +60 °C (–4 à +140 °F)
    Option : –40 à +60 °C (–40 à +140 °F)

  • Matériau du boîtier du capteur

    1.4301/1.4307 (304L), résistant à la corrosion

  • Matériau du boîtier du transmetteur

    Fonte d'alu moulé avec revêtement pulvérisé
    1.4301 (304), tôle
    CF3M (316L), fonte

  • Indice de protection

    IP67, boîtier de type 4X. Transmetteur séparé : IP67, boîtier de type 4X

  • Affichage/Exploitation

    Afficheur 4 lignes rétroéclairé avec commande tactile (configuration de l'extérieur)
    Configuration possible via afficheur sur site et outils de configuration

  • Sorties

    4 sorties modulaires :
    0-20 mA (active)/4-20 mA (active/passive)
    Sortie impulsion/fréquence/tout ou rien (passive)
    Relais

  • Entrées

    2 entrées modulaires :
    Etat
    0-20 mA (active)/4-20 mA (active/passive)

  • Communication numérique

    HART, PROFIBUS PA/DP, FOUNDATION Fieldbus, Modbus RS485, EtherNet/IP

  • Alimentation

    DC 16 à 62 V
    AC 85 à 260 V (45 à 65 Hz)
    AC 20 à 55 V (45 à 65 Hz)

  • Certificats Ex

    ATEX, IECEx, FM, CSA, NEPSI, TIIS

  • Autres agréments et certificats

    Certificat matière 3.1, étalonnage réalisé sur bancs d'étalonnage accrédités (selon ISO/IEC 17025), NAMUR, SIL, Marine
    DESP, CRN, AD 2000
    3-A, FDA
    NACE MR0175/MR0103, PMI ; test de soudage selon EN, ASME, NORSOK

  • Sécurité du produit

    Marquage CE, C-Tick, EAC

  • Sécurité fonctionnelle

    Sécurité fonctionnelle selon IEC 61508, applicable pour les applications relatives à la sécurité selon IEC 61511

  • Agréments et certificats métrologiques

    Etalonnage réalisé sur bancs d'étalonnage accrédités (selon ISO/IEC 17025), NAMUR

  • Agréments et certificats Marine

    Agrément Marine

  • Agréments et certificats pression

    DESP, CRN, AD 2000

  • Certificats matière

    Certificat matière 3.1

    NACE MR0175/MR0103, PMI ; test de soudage selon EN, ASME, NORSOK

  • Agréments et certificats hygiéniques

    3-A, FDA

  • Principe de mesure

    Coriolis

  • Caractéristiques / Applications

    Le débitmètre multivariable universel pour les liquides et les gaz

  • Température ambiante

    -20...65 °C
    (-4...+140 °F)

  • Température de process

    -50...+350 °C
    (-58...+662 °F)

  • Pression de process absolue

    PN 16...100
    Cl 150...600
    JIS 10...63K

  • Pièces en contact

    904L/1.4539

    Alloy C-22/2.4602

  • Sortie

    4...20mA
    Impulsion/Fréquence (10 KHz, active/passive)
    Relais/état

  • Certificats / Agréments

    ATEX
    FM
    CSA
    TIIS

  • Principe de mesure

    Coriolis

  • En-tête produit

    Débitmètre offrant précision et robustesse inégalées avec fonctionnalités de transmetteur étendues. Performances maximales pour les liquides ou les gaz en cas de conditions fluctuantes et sévères.

  • Caractéristiques du capteur

    Sécurité du process maximale - immunité aux conditions de process fluctuantes et sévères. Moins de points de mesure – mesure multivariable (débit, masse volumique, température). Faible encombrement – pas besoin de longueurs droites d'entrée et de sortie. Débit massique : écart de mesure ±0,05 % (PremiumCal). Boîtier du capteur résistant à la pression jusqu'à 40 bar (580 psi).

  • Caractéristiques du transmetteur

    Qualité – logiciel pour le dosage et le remplissage, densité & concentration, diagnostic étendu. Options de transmission de données flexible – grand choix de types de communication. Récupération automatique des données pour la maintenance. Affichage 4 lignes rétroéclairé avec commande tactile. Version compacte ou séparée.

  • Gamme de diamètre nominal

    DN 8 à 250 (⅜ à 10")
    Haute température : DN 25 (1"), DN 50 (2"), DN 80 (3")

  • Matériaux en contact avec le produit

    Tube de mesure : 1.4539 (316/316L) ; Alloy C22, 2.4602 (UNS N06022)
    Raccord : 1.4404 (316/316L) ; Alloy C22, 2.4602 (UNS N06022) ; 1.4404 (904L)

  • Variables mesurées

    Débit massique, densité, température, débit volumique, débit volumique corrigé, densité de référence, concentration

  • Erreur de mesure max.

    Débit massique (liquide) : ±0,1 % (standard), 0,05 % (option)
    Débit volumique (liquide) : ±0,1 %
    Débit massique (gaz) : ±0,35 %
    Densité (liquide) : ±0,0005 g/cm³

  • Gamme de mesure

    0 à 2 200 000 kg/h (0 à 80 840 lb/min)

  • Pression de process max.

    PN 100, Class 600, 63K

  • Gamme de température du produit

    Standard : –50 à +200 °C (–58 à +392 °F)
    Haute température : –50 à +350 °C (–58 à +662 °F)

  • Gamme de température ambiante

    Standard : –20 à +60 °C (–4 à +140 °F)
    Option : –40 à +60 °C (–40 à +140 °F)

  • Matériau du boîtier du capteur

    1.4301/1.4307 (304L), résistant à la corrosion

  • Matériau du boîtier du transmetteur

    Fonte d'alu moulé avec revêtement pulvérisé
    1.4301 (304), tôle
    CF3M (316L), fonte

  • Indice de protection

    IP67, boîtier de type 4X. Transmetteur séparé : IP67, boîtier de type 4X

  • Affichage/Exploitation

    Afficheur 4 lignes rétroéclairé avec commande tactile (configuration de l'extérieur)
    Configuration possible via afficheur sur site et outils de configuration

  • Sorties

    4 sorties modulaires :
    0-20 mA (active)/4-20 mA (active/passive)
    Sortie impulsion/fréquence/tout ou rien (passive)
    Relais

  • Entrées

    2 entrées modulaires :
    Etat
    0-20 mA (active)/4-20 mA (active/passive)

  • Communication numérique

    HART, PROFIBUS PA/DP, FOUNDATION Fieldbus, Modbus RS485, EtherNet/IP

  • Alimentation

    DC 16 à 62 V
    AC 85 à 260 V (45 à 65 Hz)
    AC 20 à 55 V (45 à 65 Hz)

  • Certificats Ex

    ATEX, IECEx, FM, CSA, NEPSI, TIIS

  • Autres agréments et certificats

    Certificat matière 3.1, étalonnage réalisé sur bancs d'étalonnage accrédités (selon ISO/IEC 17025), NAMUR, SIL, Marine
    DESP, CRN, AD 2000
    3-A, FDA
    NACE MR0175/MR0103, PMI ; test de soudage selon EN, ASME, NORSOK

  • Sécurité du produit

    Marquage CE, C-Tick, EAC

  • Sécurité fonctionnelle

    Sécurité fonctionnelle selon IEC 61508, applicable pour les applications relatives à la sécurité selon IEC 61511

  • Agréments et certificats métrologiques

    Etalonnage réalisé sur bancs d'étalonnage accrédités (selon ISO/IEC 17025), NAMUR

  • Agréments et certificats Marine

    Agrément Marine

  • Agréments et certificats pression

    DESP, CRN, AD 2000

  • Certificats matière

    Certificat matière 3.1

    NACE MR0175/MR0103, PMI ; test de soudage selon EN, ASME, NORSOK

  • Agréments et certificats hygiéniques

    3-A, FDA

  • Principe de mesure

    Coriolis

  • En-tête produit

    Débitmètre offrant précision et robustesse inégalées avec fonctionnalités de transmetteur étendues. Performances maximales pour les liquides ou les gaz en cas de conditions fluctuantes et sévères.

  • Caractéristiques du capteur

    Sécurité du process maximale - immunité aux conditions de process fluctuantes et sévères. Moins de points de mesure – mesure multivariable (débit, masse volumique, température). Faible encombrement – pas besoin de longueurs droites d'entrée et de sortie. Débit massique : écart de mesure ±0,05 % (PremiumCal). Boîtier du capteur résistant à la pression jusqu'à 40 bar (580 psi).

  • Caractéristiques du transmetteur

    Qualité – logiciel pour le dosage et le remplissage, densité & concentration, diagnostic étendu. Options de transmission de données flexible – grand choix de types de communication. Récupération automatique des données pour la maintenance. Affichage 4 lignes rétroéclairé avec commande tactile. Version compacte ou séparée.

  • Gamme de diamètre nominal

    DN 8 à 250 (⅜ à 10")
    Haute température : DN 25 (1"), DN 50 (2"), DN 80 (3")

  • Matériaux en contact avec le produit

    Tube de mesure : 1.4539 (316/316L) ; Alloy C22, 2.4602 (UNS N06022)
    Raccord : 1.4404 (316/316L) ; Alloy C22, 2.4602 (UNS N06022) ; 1.4404 (904L)

  • Variables mesurées

    Débit massique, densité, température, débit volumique, débit volumique corrigé, densité de référence, concentration

  • Erreur de mesure max.

    Débit massique (liquide) : ±0,1 % (standard), 0,05 % (option)
    Débit volumique (liquide) : ±0,1 %
    Débit massique (gaz) : ±0,35 %
    Densité (liquide) : ±0,0005 g/cm³

  • Gamme de mesure

    0 à 2 200 000 kg/h (0 à 80 840 lb/min)

  • Pression de process max.

    PN 100, Class 600, 63K

  • Gamme de température du produit

    Standard : –50 à +200 °C (–58 à +392 °F)
    Haute température : –50 à +350 °C (–58 à +662 °F)

  • Gamme de température ambiante

    Standard : –20 à +60 °C (–4 à +140 °F)
    Option : –40 à +60 °C (–40 à +140 °F)

  • Matériau du boîtier du capteur

    1.4301/1.4307 (304L), résistant à la corrosion

  • Matériau du boîtier du transmetteur

    Fonte d'alu moulé avec revêtement pulvérisé
    1.4301 (304), tôle
    CF3M (316L), fonte

  • Indice de protection

    IP67, boîtier de type 4X. Transmetteur séparé : IP67, boîtier de type 4X

  • Affichage/Exploitation

    Afficheur 4 lignes rétroéclairé avec commande tactile (configuration de l'extérieur)
    Configuration possible via afficheur sur site et outils de configuration

  • Sorties

    4 sorties modulaires :
    0-20 mA (active)/4-20 mA (active/passive)
    Sortie impulsion/fréquence/tout ou rien (passive)
    Relais

  • Entrées

    2 entrées modulaires :
    Etat
    0-20 mA (active)/4-20 mA (active/passive)

  • Communication numérique

    HART, PROFIBUS PA/DP, FOUNDATION Fieldbus, Modbus RS485, EtherNet/IP

  • Alimentation

    DC 16 à 62 V
    AC 85 à 260 V (45 à 65 Hz)
    AC 20 à 55 V (45 à 65 Hz)

  • Certificats Ex

    ATEX, IECEx, FM, CSA, NEPSI, TIIS

  • Autres agréments et certificats

    Certificat matière 3.1, étalonnage réalisé sur bancs d'étalonnage accrédités (selon ISO/IEC 17025), NAMUR, SIL, Marine
    DESP, CRN, AD 2000
    3-A, FDA
    NACE MR0175/MR0103, PMI ; test de soudage selon EN, ASME, NORSOK

  • Sécurité du produit

    Marquage CE, C-Tick, EAC

  • Sécurité fonctionnelle

    CE, C-tick

  • Agréments et certificats métrologiques

    Etalonnage réalisé sur bancs d'étalonnage accrédités (selon ISO/IEC 17025), NAMUR

  • Agréments et certificats Marine

    Agrément Marine

  • Agréments et certificats pression

    DESP, CRN, AD 2000

  • Certificats matière

    Certificat matière 3.1

    NACE MR0175/MR0103, PMI ; test de soudage selon EN, ASME, NORSOK

  • Agréments et certificats hygiéniques

    3-A, FDA

Documents / Manuels / Logiciels

  • Successeur

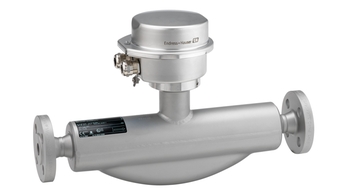

    • Proline Promass F 100 / 8F1B

      Le débitmètre offrant haute précision et robustesse avec un transmetteur ultracompact. Performances maximales pour les liquides ou les gaz en cas de conditions fluctuantes et sévères.

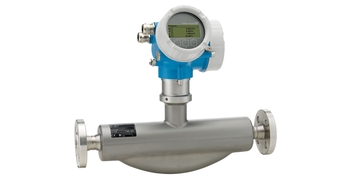

    • Proline Promass F 200 / 8F2B

      Débitmètre robuste en véritable technologie 2 fils. Mesure ultraprécise de liquides et gaz dans une large gamme d'applications.

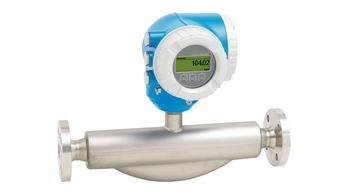

    • Proline Promass F 300 / 8F3B

      Débitmètre offrant haute précision et robustesse avec un transmetteur compact, facilement accessible. Performances maximales pour les liquides ou les gaz en cas de conditions fluctuantes et sévères.

    • Proline Promass F 500 / 8F5B

      Débitmètre offrant haute précision et robustesse, en version séparée avec jusqu'à 4 E/S. Performances maximales pour les liquides ou les gaz en cas de conditions fluctuantes et sévères.

    Afficher plus

Nos réalisations

Ce site utilise des cookies. En poursuivant la navigation sur ce site, vous acceptez l'utilisation de cookies par Endress+Hauser. En savoir plus ici

Comparer les produits
