Sintesi delle specifiche
-
Precisione
0.3 %
-
Temperatura di processo
-25 °C…+100 °C
(-13 °F....+185 °F) -
Campo di misura della pressione
+100 mbar…+40 bar
(+1.5 psi...+600 psi) -
Cella di misura
+100 mbar…+40 bar
(+1.5 psi...+600 psi)
Campo applicativo

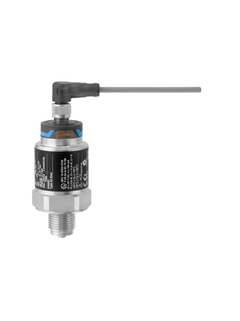

Cerabar PMC21 è un trasmettitore di pressione molto compatto. Comprende un sensore ceramico capacitivo privo di olio ed è in grado di misurare la pressione relativa o assoluta da 100 mbar fino a 40 bar. È progettato per resistere in condizioni difficili nell'industria di processo, grazie a gradi di protezione fino a IP68, alla membrana Ceraphire molto resistente alle abrasioni e alla custodia in acciaio 316L di alta qualità. Può essere impiegato nella maggior parte dei settori e offre varie certificazioni, ad esempio certificazioni navali o per aree pericolose.
Trasduttore di pressione con sensore capacitivo in ceramica privo di olio per la misura della pressione assoluta o relativa in gas o liquidi.
Connessione al processo: filettatura
Temperatura di processo: -25 ... +100 °C (-13 ... +212 °F)
Pressione di processo: 100 mbar ... +40 bar (1.5 ... +600 psi)
Precisione: ±0,3% del campo
Certificati internazionali di protezione dal rischio di esplosione, certificazioni navali, pulizia per applicazioni con ossigeno
Vantaggi
Installazione e configurazione semplici e rapide in campo grazie alla struttura molto compatta e a campi di misura personalizzabili
L'elevata precisione di riferimento pari allo 0,3%, la stabilità a lungo termine e la ripetibilità assicurano un'alta qualità di monitoraggio dei processi. Elevata qualità garantita da una copertura dei test del 100% durante la produzione
L'elevata disponibilità del processo anche in ambienti di processo difficili è garantita dalle diverse opzioni di pulizia e connessione. Sono inoltre disponibili le versioni IP68
Le esigenze di sicurezza, tracciabilità e di produzione di documentazione in campo possono essere supportate da PMC21 poiché è in linea con i requisiti di varie certificazioni navali e per aree pericolose; in opzione sono disponibili certificazioni dei materiali conformi a EN10204 3.1
