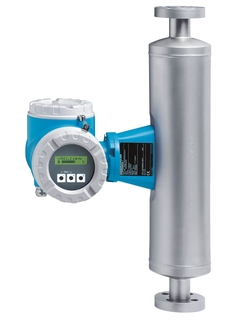

Promass 80I

Coriolis

Misuratore di portata a tubo singolo rettilineo con trasmettitore compatto o remoto. Misura di liquidi e gas in applicazioni che richiedono basse perdite di carico e un trattamento delicato del liquido.

Risparmio energetico – il design a passaggio pieno garantisce perdite di carico minime. Riduzione dei punti di misura nel processo – misura multivariabile (portata, densità, temperatura). Installazione non ingombrante – nessun tratto rettilineo in entrata/uscita. Sistema a tubo singolo rettilineo di facile pulizia. Tecnologia TMB.

Economicamente vantaggioso – design specifico per applicazioni standard. Funzionamento sicuro - il display fornisce informazioni di processo facilmente leggibili. Pienamente compatibile con gli standard industriali – IEC/EN/NAMUR. Display retroilluminato a 2 righe con pulsanti. Dispositivo in versione compatta o separata.

DN 8...80 (⅜...3")

Misuratore: titanio grado 9
Connessione: titanio grado 2

Portata massica, densità, temperatura, portata volumetrica, portata volumetrica compensata, densità di riferimento

Portata massica (liquidi): ±0,15 %
Portata volumetrica (liquidi): ±0,15 %
Portata massica (gas): ±0,5 %
Densità (liquidi): ±0,0005 g/cm³

0...180 000 kg/h (0...6600 lb/min)

PN 100, Classe 600, 63K

–50...+150 °C (–58...+302 °F)

Standard: –20...+60 °C (–4...+140 °F)
Opzione: –40...+60 °C (–40...+140 °F)

1.4301/1.4307 (304L), resistente alla corrosione

Alluminio pressofuso verniciato a polvere
1.4301 (304), lamiera
CF3M (316L), fusione

IP67, custodia Type 4X. Trasmettitore remoto: IP67, custodia Type 4X

Display a 2 righe con retroilluminazione con pulsanti
Possibilità di configurazione tramite display locale e tool operativi

3 uscite:
0‐20 mA (attiva)/4‐20 mA (attiva/passiva)
Uscita impulsi/frequenza/stato (passiva)

Ingresso di stato

HART
PROFIBUS PA

c.c. 16...62 V
c.a. 85...260 V (45...65 Hz)
c.a. 20...55 V (45...65 Hz)

ATEX, IECEx, FM, CSA, NEPSI

Certificato materiali 3.1, taratura eseguita su strutture accreditate (secondo ISO/IEC 17025), NAMUR, SIL
PED, CRN
3-A

Marchio CE, C-tick, EAC

Sicurezza funzionale secondo IEC 61508, in applicazioni di sicurezza conformi alla norma IEC 61511

Taratura eseguita su strutture accreditate (secondo ISO/IEC 17025), NAMUR

PED, CRN

Certificato materiali 3.1

3-A, EHEDG

Coriolis

Sistema bilanciato a tubo singolo, installazione semplice che non richiede interventi successivi
Costruzione:
igienica e facile da pulire, semplicità di gestione del fluido
- materiale resistente alle sostanze chimiche

-20...+65 °C
(-4...+140 °F)

-50...+150 °C
(-58...+302 °F)

PN 16...100
Cl 150...600
JIS 10...63K

Titanio

4...20 mA
Impulsi/frequenza
Stato

ATEX
FM
CSA

Coriolis

Il flussimetro monotubo diritto con trasmettitore compatto o remoto. Misura di liquidi e gas in applicazioni che richiedono basse perdite di pressione e un trattamento delicato dei fluidi.

Risparmio energetico - il design full bore consente di ridurre al minimo le perdite di pressione. Meno punti di misura del processo - misura multivariabile (portata, densità, temperatura). Installazione salvaspazio - nessuna necessità di tratti rettilinei in ingresso/uscita. Sistema a tubo singolo diritto e facile da pulire. Tecnologia TMB.

Conveniente - design dedicato per applicazioni standard. Funzionamento sicuro - il display fornisce informazioni di processo facilmente leggibili. Completamente conforme alle norme di settore - IEC/EN/NAMUR. Display retroilluminato a 2 righe con pulsanti. Dispositivo in versione compatta o remota.

Da DN 8 a 80 (da ⅜ a 3")

Tubo di misura: Titanio grado 9
Connessione: Titanio grado 2

Portata massica, densità, temperatura, portata volumetrica, portata volumetrica corretta, densità di riferimento.

Portata massica (liquido): ±0,15 % (standard), 0,1 % (opzionale)
Portata volumetrica (liquido): ±0,15 %
Portata massica (gas): ±0,35 %
Densità (liquido): ±0,0005 g/cm³.

Da 0 a 180 000 kg/h (da 0 a 6600 lb/min)

PN 100, classe 600, 63K

Da -50 a +150 °C (da -58 a +302 °F)

Standard: da -20 a +60 °C (da -4 a +140 °F)
Opzione: da -40 a +60 °C (da -40 a +140 °F)

1.4301/1.4307 (304L), resistente alla corrosione

Alluminio pressofuso verniciato a polvere
1.4301 (304), lamina
CF3M (316L), pressofuso

IP66/67, tipo 4X. Trasmettitore remoto: IP66/67, custodia tipo 4X

Display retroilluminato a 2 righe con pulsanti
Configurazione tramite display locale e strumenti di comando

5 uscite:
0-20 mA (attivo)/4-20 mA (attivo/passivo)
Uscita impulsi/frequenza/commutazione (passivo)

Ingresso di stato

HART
PROFIBUS PA

DC 16 a 62 V
AC 85 a 260 V (45 a 65 Hz)
AC 20 a 55 V (45 a 65 Hz)

ATEX, IECEx, FM, CSA, NEPSI

Marchio CE, C-tick, marcatura EAC

Sicurezza funzionale secondo IEC 61508, nelle applicazioni di sicurezza secondo IEC 61511

Taratura eseguita su impianti accreditati (secondo ISO/IEC 17025), NAMUR

PED, CRN

3.1 Certificato materiali

3-A
