iTHERM TT411
Tube de protection

Conçu pour des applications hygiéniques et aseptiques dans les industries agroalimentaires et des sciences de la vie

TT411

Comparer

Conçu pour des applications hygiéniques et aseptiques dans les industries agroalimentaires et des sciences de la vie

Idéal pour une utilisation dans des conduites, réservoirs ou cuves hygiéniques ou aseptiques

Eléments en T et en coude ultramodernes avec une construction hygiénique inégalée

Données clés

Pression process max. (statique)

40 bar (580 psi)
Longueur dʹimmersion standard max.

4.000 mm (157,48")
Longueur dʹimmersion sur demande

Non défini

Voir toutes les spécifications

Domaine d'application

Idéal pour une utilisation dans des conduites, réservoirs ou cuves hygiéniques ou aseptiques, même avec de très petites longueurs d'immersion. Il satisfait aux exigences de protection accrues du capteur de température en matière d'effets physiques et chimiques. Idéal pour tous les points de mesure requérant un réétalonnage régulier en remplaçant simplement l'insert de mesure dans des procédés en circuits fermés.

Spécialement conçu pour une utilisation dans les applications hygiéniques et aseptiques des industries agroalimentaires et des sciences de la vie

Gamme de pression jusqu'à 40 bar (580 psi)
Pour des exigences de protection accrues du capteur de température en matière d'effets physiques et chimiques
Pour une utilisation dans des conduites, réservoirs ou cuves
Idéal pour tous les points de mesure requérant un réétalonnage régulier en remplaçant simplement l'insert de mesure dans des procédés en circuits fermés

Avantages

iTHERM QuickNeck – réduction des coûts et gain de temps grâce à un réétalonnage simple, sans outil, de l'insert usagé
Plus de 50 raccords process hygiéniques
Portfolio global avec versions métriques et impériales
Certification internationale : standards hygiéniques selon 3-A®, EHEDG, ASME BPE, FDA, certificat de conformité EST
En option : matériau 1.4435, teneur en ferrite delta < 1%
Temps de réponse court grâce à des extrémités réduites avec des parois fines

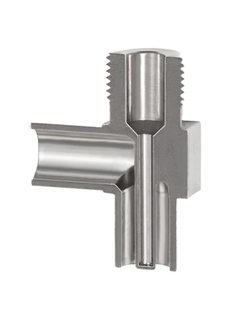

Eléments en T et en coude ultramodernes, sans soudures ni espaces morts et avec une construction hygiénique inégalée

Prédécesseur

TA14
Pipe thermowell TW45

Bar stock thermowell TW47

Nos réalisations

Éviter les explosions de poussières dans les cuves et silos en vrac

Comment la détermination du profil de température augmente la sécurité de l'installation et la qualité du produit dans les réservoirs et dans les silos de stockage alimentaire.
Lire l'article complet
Capteurs de température auto-contrôlés dans les process hygiéniques

Ce livre blanc explique comment les capteurs de température auto-contrôlés peuvent être utilisés dans les process industriels hygiéniques. Il détaille la théorie ainsi que la pratique et donne des exemples d'application.
Lire l'article complet
Autoclaves médicaux

Une nouvelle technologie de capteurs de température valide automatiquement son exactitude de mesure afin de réduire les risques lors des opérations de stérilisation par batch. En savoir plus !
Lire l'article complet
Auto-étalonnage automatisé en ligne chez Lonza

Auto-étalonnage automatisé en ligne chez Lonza pour une surveillance complète tout au long du bioprocess
Lire l'article complet
Objectif atteint - chez Wander AG

La société Wander joue également la sécurité en matière d'eaux usées.
Lire l'article complet

Produits simples
Facile à sélectionner, à installer et à utiliser

Excellence technique

Simplicité

Qu'est-ce que FLEX ?

Produits standard
Fiable, robuste et effort de maintenance réduit

Excellence technique

Simplicité

Qu'est-ce que FLEX ?

Produits haut de gamme
Hautement fonctionnel et pratique

Excellence technique

Simplicité

Qu'est-ce que FLEX ?

Produits spécialisés
Conçu pour les applications exigeantes

Excellence technique

Simplicité

Variable

Qu'est-ce que FLEX ?

FLEX selections	Excellence technique	Simplicité
F L E X Fundamental selection Parfait pour les applications de base	Excellence technique	Simplicité
F L E X Lean selection Performances optimales pour piloter les applications standards	Excellence technique	Simplicité
F L E X Extended selection Fonctionnalités avancées pour maximiser vos process	Excellence technique	Simplicité
F L E X Xpert selection Performances exceptionnelles pour applications exigeantes	Excellence technique	Simplicité Variable

En savoir plus sur FLEX selections

Principe de mesure

Protecteur mécano-soudé
Caractéristiques / Applications

Métrique
Construction hygiénique/aseptique (3-A®, EHEDG, ASME BPE, FDA)
Raccords process hygiéniques
QuickNeck pour un réétalonnage simple et économique
Raccordement en tête

QuickNeck
Filetage mâle :
M24x1,5
G3/8"
Longueur dʹimmersion standard max.

4.000 mm (157,48")
Longueur dʹimmersion sur demande

Non défini
Raccord process

Raccord à compression
Adaptateur à souder
Raccords clamp selon ISO2852

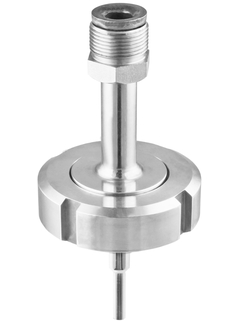

Manchon fileté selon DIN 11851
Manchon fileté aseptique selon DIN 11864-1
Système d'étanchéité métal-métale
Filetage selon ISO 228 pour adaptateur Liquiphant
Varivent
Ingold
SMS 1147
Neumo Biocontrol
Pièces en T ou coudes DIN11865
Diamètre du protecteur

6,0 mm (0,24")
9,0 mm (0,35")
12,7 mm (0,5")
Matériau en contact avec le produit

1.4435 ferrite delta < 1%
316L
Rugosité pièce en contact (Ra)

< 0,76 μm (29,92 μin)
< 0,38 μm (14,96 μin)
< 0,38 μm (14,96 μin) électropoli
Forme de lʹextrémité

Droite
Réduite
Rétreinte
Gamme de température

-200...650 °C (-328...1.202 °F)
Pression process max. (statique)

40 bar (580 psi)
Pression process max. à 400°C

Dépend du raccord process
