Débitmètre à ultrasons
Proline Prosonic Flow P 500

Débitmètre clamp-on pour les espaces restreints dans les process industriels avec jusqu'à 3 E/S

9P5B

Comparer

Afficher tous les produits : Débit Ultrasons

Ce produit n'est pas disponible pour ce marché

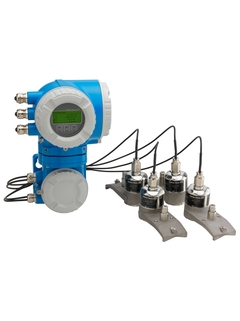

Photo du débitmètre à ultrasons Proline Prosonic Flow P 500 / 9P5B - DN 80 à 4000 (3 à 156") — Proline Prosonic Flow P 500 – Mesure ultrasonique clamp-on pour une performance constante même en espaces restreints

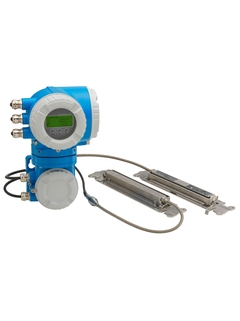

Photo du débitmètre à ultrasons Proline Prosonic Flow P 500 / 9P5B - DN 15 à 65 (½ à 2½") — Proline Prosonic Flow P 500 pour conduites de DN 15 à 65 (½ à 2½")

Données clés

Erreur de mesure max.

Volume flow:
±3% o.r. for DN 15
±2% o.r. for DN 25 to DN 200
±2% o.r. above DN 200
Gamme de mesure

0 to 15 m/s (0 to 50 ft/s)
Gamme de température du produit

DN 15 to 65 (½to 2½"): –40 to +150°C (–40 +302 °F)
DN 50 to 4000 (2 to 160"): –40 to +170°C (–40 to +338 °F)
Pression de process max.

N/A

Voir toutes les spécifications

Domaine d'application

Le capteur Prosonic Flow P éprouvé peut être installé à proximité des coudes, convergents ou divergents dans la conduite et conserver la même précision de mesure. Même la mesure des fluides abrasifs, corrosifs ou toxiques ne fait pas peur à cet appareil clamp-on non intrusif. Le Prosonic Flow P 500 est monté sans interruption du process et sans avoir à ouvrir la conduite. La technologie Heartbeat garantit une mesure fiable et une vérification conforme, et aide également à trouver la position de montage optimale.

Le principe de mesure est non intrusif et insensible à la pression, à la masse volumique et à la conductivité
Mesure bidirectionnelle de divers fluides, p. ex. les hydrocarbures liquides et les produits chimiques

Caractéristiques de l'appareil :

Montage sans interruption de process
Large gamme de diamètres nominaux : DN 15 à 4000 (½ à 160")
Température du produit : -40 à +170 °C (-40 à +338 °F)
Version séparée avec jusqu'à 3 E/S
Affichage rétroéclairé avec commande par touches optiques et accès Wi-Fi
Câble standard entre le capteur et le transmetteur

Avantages

Précision constante même en cas de montage avec des tronçons d'entrée courts grâce à FlowDC
Normes de sécurité élevées – Conception SIL, agréments internationaux pour les zones explosibles
Signal stable à long terme - montage fixe sans maintenance de l'extérieur avec patins de couplage
Mesure fiable dans des conduites de divers matériaux – capteur disponible pour les conduites en PRV et plastique
Accès total à toutes les informations de process et de diagnostic – nombreuses E/S librement configurables
Complexité et variété réduites – fonctionnalité E/S librement configurable
Vérification intégrée - Technologie Heartbeat
