Données clés
-
Erreur de mesure max.
Débit volumique :
- ± 0,5 % de m. ± 0,02% de P.E. pour 0,5 à 10 m/s (1.6 à 33 ft/s)
- ± 0,07 % de P.E. pour vitesses d'écoulement < 0,5 m/s (1.64 ft/s) -
Gamme de mesure
0,025 à 5 m/s (0.02 à 16.4 ft/s)
0 à 6360 dm3/min (0 à 1680 gal/min) -
Gamme de température du produit
0 à 150° (17.8 à 302 °F)
-
Pression de process max.
PN 25 / ASME Cl. 150
-
Matériaux en contact avec le produit
Tube de mesure : 1.4301 (F304)
Raccord process : 1.4571 ; 1.4404 (F316L) ; 1.0038 (S235JR) ; 1,4306 (F304L) ; 1.4307 (F304L) ; A105
Domaine d'application
La mesure de l'eau déminéralisée dans les utilités, par exemple dans les lignes de retour de condensats de chaudière, requiert des appareils fiables. Le Prosonic Flow E 100 permet une mesure de débit bidirectionnelle précise et économique pour toutes les industries. Avec sa mesure de température intégrée, le Prosonic Flow E 100 se révèle être un débitmètre multivariable pour une valeur ajoutée considérable dans votre installation. La technologie Heartbeat garantit une mesure fiable et permet l'extension des cycles de réétalonnage.
Le principe de mesure est insensible à la pression, à la masse volumique, à la température et à la conductivité
Mesure bidirectionnelle de l'eau déminéralisée pour les utilités, par ex. dans les lignes de retour de condensats de chaudière
Caractéristiques de l'appareil :
Précision de jusqu'à ±0,5 % (débit) ou selon EN 1434 Cl. 2, ±2,0 °C (± 3,6 °F) (temp.)
Températures de process jusqu'à 150 °C (302 °F)
Ensemble du boîtier du compteur en acier inoxydable
4-20 mA HART, sortie impulsion/fréquence
Afficheur local disponible pour la lecture et la surveillance
Boîtier de transmetteur robuste
Avantages
Stabilité à long terme – capteur fiable et robuste
Nombre de points de mesure réduit– appareil multivariable
Mesure de débit fiable – grande dynamique de mesure (200:1)
Configuration sur site rapide sans logiciel ni équipement supplémentaires – serveur web intégré
Intervalles d'étalonnage plus larges – vérification intégrée grâce à la technologie Heartbeat
Mise en service simple – configuration guidée
Vidéos
-
Le principe de mesure du débit à ultrasons
Extended selection
-
Produits haut de gamme
- Hautement fonctionnel et pratique
Excellence technique
Simplicité

-
Produits simples
- Facile à sélectionner, à installer et à utiliser
Excellence technique
Simplicité
-
Produits standard
- Fiable, robuste et effort de maintenance réduit
Excellence technique
Simplicité
-
Produits haut de gamme
- Hautement fonctionnel et pratique
Excellence technique
Simplicité
-
Produits spécialisés
- Conçu pour les applications exigeantes
Excellence technique
Simplicité
Variable
FLEX selections | Excellence technique | Simplicité |
---|---|---|
Fundamental selection Parfait pour les applications de base |
Excellence technique
|
Simplicité
|
Lean selection Performances optimales pour piloter les applications standards |
Excellence technique
|
Simplicité
|
Extended selection Fonctionnalités avancées pour maximiser vos process |
Excellence technique
|
Simplicité
|
Xpert selection Performances exceptionnelles pour applications exigeantes |
Excellence technique
|
Simplicité
Variable |
-
Principe de mesure
Ultrasons / Débit
-
En-tête produit

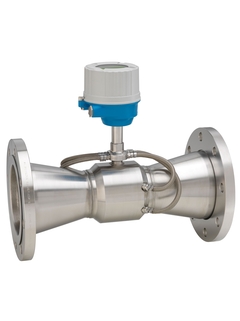

Débitmètre à ultrasons économique avec mesure de température intégrée.
Mesure bidirectionnelle de l'eau déminéralisée pour les utilités, par ex. dans les lignes de retour de condensats de chaudière. -
Caractéristiques du capteur
Stabilité à long terme – capteur fiable et robuste. Nombre de points de mesure réduit – appareil multivariable. Mesure de débit fiable – grande dynamique de mesure (200:1).
Précision de mesure jusqu'à 0,5 % pour le débit et ±2,0 °C (± 3.6 °F) pour la température. Température de process jusqu'à 150 °C (302 °F). Boîtier du capteur entièrement en inox. -
Caractéristiques du transmetteur
Configuration sur site sans software ni hardware supplémentaires – serveur web intégré. Intervalles d'étalonnage prolongés – vérification de l'appareil intégrée grâce Heartbeat Technology. Mise en service simple – configuration guidée.
4-20 mA HART, sortie impulsion/fréquence. Afficheur local disponible pour affichage et surveillance des valeurs mesurées. Boîtier de transmetteur robuste. -
Gamme de diamètre nominal
DN 50 à 150 (2 à 6")
-
Matériaux en contact avec le produit
Tube de mesure : 1.4301 (F304)
Raccord process : 1.4571 ; 1.4404 (F316L) ; 1.0038 (S235JR) ; 1,4306 (F304L) ; 1.4307 (F304L) ; A105 -
Variables mesurées
Débit volumique, débit massique calculé, vitesse d'écoulement, vitesse du son, température
-
Erreur de mesure max.
Débit volumique :
- ± 0,5 % de m. ± 0,02% de P.E. pour 0,5 à 10 m/s (1.6 à 33 ft/s)
- ± 0,07 % de P.E. pour vitesses d'écoulement < 0,5 m/s (1.64 ft/s) -
Gamme de mesure
0,025 à 5 m/s (0.02 à 16.4 ft/s)
0 à 6360 dm3/min (0 à 1680 gal/min) -
Pression de process max.
PN 25 / ASME Cl. 150
-
Gamme de température du produit
0 à 150° (17.8 à 302 °F)
-
Gamme de température ambiante
-20 à 60 °C (-4 à 140 °F)
-
Matériau du boîtier du capteur
Inox
-
Matériau du boîtier du transmetteur
Compact : AlSi10Mg, revêtu
-
Indice de protection
Standard : IP66/67, boîtier type 4X
Avec boîtier couvert : IP20, boîtier type 1 -
Affichage/Exploitation
Afficheur 4 lignes rétroéclairé disponible (pas de configuration sur site)
Configuration possible via navigateur web et outils de configuration -
Sorties
4‐20 mA HART (active)
Sortie impulsion/fréquence/tor (passive) -
Entrées
Aucun
-
Alimentation
DC 19,2 à 28,8 V
-
Certificats Ex
Aucun
-
Sécurité du produit
Marquage CE, C-Tick, EAC
-
Agréments et certificats métrologiques
Etalonnage réalisé sur bancs d'étalonnage accrédités (selon ISO/IEC 17025)
Heartbeat Technology est conforme aux exigences de traçabilité selon ISO 9001:2008 – Section 7.6 a (attestation TÜV)
Etalonnage selon EN 1434 Class 2 -
Agréments et certificats pression
DESP
-
Certificats matière
Certificat matière 3.1
