Données clés
-
Gamme de mesure
100 µS/cm à 2000 mS/cm
Constante de cellule c : 6,3 1/cm -
Température de process
Max. 125 °C (max. 257 °F)
Pour la stérilisation : jusqu'à 150 °C pendant max. 60 min
(jusqu'à 302 °F pendant max. 60 min) -
Pression de process
12 bar abs jusqu'à 90 °C
(174 psi abs jusqu'à 194 °F)
Domaine d'application

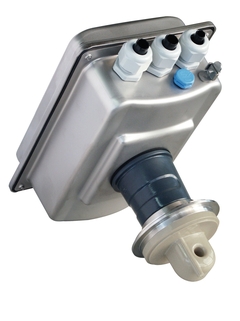

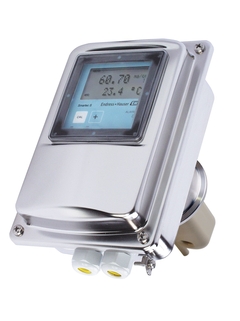

Le Smartec CLD134 est un transmetteur de mesure inductif pour la conductivité dans l'industrie agroalimentaire et l'industrie des sciences de la vie. La combinaison transmetteur-capteur est insensible aux parasites et particulièrement facile à utiliser. Il satisfait aux exigences hygiéniques et stériles les plus strictes grâce à son corps en PEEK pur de classe alimentaire, sa construction sans joint ni interstice et ses certificats hygiéniques. Le Smartec CLD134 constitue par conséquent le package idéal pour garantir une sécurité et une qualité maximales de vos produits et processus.
Le Smartec CLD134 hygiénique mesure la conductivité dans les applications des industries agroalimentaires et des sciences de la vie :
Séparation de phase de mélanges produit/eau et produit/produit dans les conduites
Commande de process NEP (Nettoyage En Place)
Régulation de la reconcentration des produits de lavage NEP
Surveillance de produits dans les conduites, les installations de remplissage
Surveillance des fuites
Il offre les protocoles et interfaces suivants :
0/4...20mA
HART
PROFIBUS DP
PROFIBUS PA
Avantages
Construction hygiénique unique, évitant tout risque de recontamination
Avec tous les certificats en matière d'hygiène requis pour les applications hygiéniques et stériles
Biocompatibilité certifiée selon USP class VI
Conforme EC 2023/2006 et 1935/2004
Adaptée au nettoyage en place (NEP) et à la stérilisation en place (SEP)
Durable grâce à sa construction encapsulée, sans joint
