Dieses Produkt ist nicht mehr erhältlich.
Bitte sehen Sie sich die neue Generation unter "Vorgänger/Nachfolger" an, oder wenden Sie sich an Ihre lokale Endress+Hauser Niederlassung.
-
Nachfolger
-
Perfekt für Basisanwendungen
- Einfachste Auswahl, Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Optimierter Leistungsumfang für Standardanwendungen
- Einfache Auswahl, Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Maximaler Leistungsumfang für breiten Einsatzbereich
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Höchster Nutzen durch Spezialisierung auf Anwendung
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
Variabel
FLEX Auswahl Leistungsumfang Einfache Auswahl - F
- L
- E
- X
Fundamental Auswahl
Perfekt für Basisanwendungen
Leistungsumfang Einfache Auswahl - F
- L
- E
- X
Lean Auswahl
Optimierter Leistungsumfang für Standardanwendungen
Leistungsumfang Einfache Auswahl - F
- L
- E
- X
Extended Auswahl
Maximierte Effizienz in Standardanwendungen im Life Cycle
Leistungsumfang Einfache Auswahl - F
- L
- E
- X
Xpert Auswahl
Herausragende Leistung für besondere Anwendungen
Leistungsumfang Einfache Auswahl Variabel
-
-
Messprinzip
Coriolis
-
Produkt‐Headline

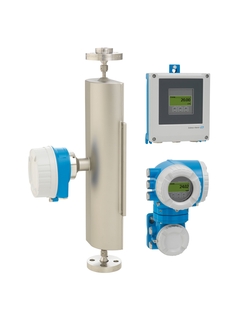

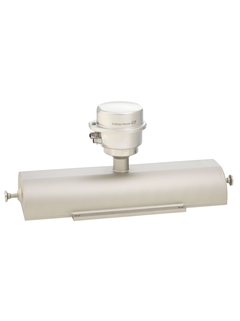

Das Einrohr-Messgerät für kleinste Durchflussmengen, als Getrenntausführung mit bis zu 4 I/Os.
Genaue Messung kleinster Flüssigkeits- und Gasmengen für die kontinuierliche Prozessregelung. -
Messaufnehmer‐Features
Höchste Prozesssicherheit – selbstentleerbares Messrohrdesign. Weniger Prozessmessstellen – multivariable Messung (Durchfluss, Dichte, Temperatur). Platzsparende Montage – keine Ein-/Auslaufstrecken nötig.
Nennweite: DN 1...4 (¹⁄₂₄...¹⁄₈"). Prozessdruck bis 400 bar (5800 psi). Messstofftemperatur bis +205 °C (+401 °F). -
Messumformer-Features
Voller Zugriff auf Prozess- und Diagnoseinformationen – zahlreiche, frei kombinierbare I/Os und Feldbusse. Reduzierte Komplexität und Varianz – frei konfigurierbare I/O-Funktionalität. Integrierte Verifizierung – Heartbeat Technology.
Getrenntausführung mit bis zu 4 I/Os. Beleuchtete Anzeige mit Touch Control, WLAN-Zugriff. Standardkabel zwischen Messaufnehmer und -umformer. -
Nennweitenbereich
DN 1...4 (¹⁄₂₄...¹⁄₈")
-
Messstoffberührende Materialien
Messrohr: 1.4539 (904L); Alloy C22, 2.4602 (UNS N06022)
Anschluss: 1.4539 (904L); Alloy C22, 2.4602 (UNS N06022);1.4404 (316/316L) -
Messgrössen
Massefluss, Dichte, Temperatur, Volumenfluss, Normvolumenfluss, Normdichte, Konzentration
-
Max. Messabweichung
Massefluss (Flüssigkeit): ±0,10 %
Volumenfluss (Flüssigkeit): ±0,10 %
Massefluss (Gas): ±0,50 %
Dichte (Flüssigkeit): ±0,0005 g/cm³ -
Messbereich
0...450 kg/h (0...16,5 lb/min)
-
Max. Prozessdruck
PN 40, Class 300, 20K, 400 bar (5800 psi)
-
Messstofftemperaturbereich
–50…+205 °C (–58...+401 °F)
-
Umgebungstemperaturbereich
Standard: –40...+60 °C (–40...+140 °F)
Option: –50...+60 °C (–58...+140 °F) -
Werkstoff Messaufnehmergehäuse
1.4301 (304), corrosion resistant
Sensor connection housing (standard): AlSi10Mg, coated
Sensor connection housing (option): 1.4301 (304); 1.4404 (316L) -
Werkstoff Messumformergehäuse
AlSi10Mg, coated; 1.4409 (CF3M) ähnlich zu 316L; Polycarbonat
-
Schutzart
Messaufnehmer-Getrenntausführung (Standard): IP66/67, Type 4X enclosure
Messaufnehmer-Getrenntausführung (Option): IP69
Messumformer-Getrenntausführung: IP66/67, Type 4X enclosure -
Anzeige/Bedienung
4-zeilige, beleuchtete Anzeige mit Touch Control (Bedienung von außen)
Konfiguration via Vor-Ort-Anzeige und Bedientools möglich -
Ausgänge
4 Ausgänge
4-20 mA HART (aktiv/passiv)
4-20 mA (aktiv/passiv)
Impuls/Frequenz/Schaltausgang (aktiv/passiv)
Relaisausgang -
Eingänge
Statuseingang
4-20mA-Eingang -
Digitale Kommunikation
HART, PROFIBUS DP, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485, Profinet, Ethernet/IP, OPC-UA
-
Energieversorgung
DC 24 V
AC 100...230 V
AC 100...230 V / DC 24 V (nicht explosionsgefährdeter Bereich) -
Zulassungen für explosionsgefährdeten Bereich
ATEX, IECEx, cCSAus, NEPSI, INMETRO, EAC
-
Produktsicherheit
CE-Zeichen, C-Tick Zeichen, EAC Kennzeichnung
-
Funktionale Sicherheit
Funktionale Sicherheit entsprechend IEC 61508, einsetzbar in sicherheitstechnischen Anwendungen gemäss IEC 61511
-
Metrologische Zulassungen und Zertifikate
Kalibrierung durchgeführt auf akkreditierten Kalibrieranlagen (gemäß ISO/IEC 17025)
Heartbeat Technology erfüllt die Anforderung an die rückführbare Verifizierung gemäß ISO 9001:2008, Kapitel 7.6.a (TÜV SÜD-Bescheinigung) -
Druckzulassungen und -zertifikate
CRN
-
Materialzertifikate
3.1-Material
-
Hygienezulassungen und -zertifikate
3-A, EHEDG
-
Messprinzip
Coriolis
-
Produkt‐Headline
Das Einrohr-Messgerät für kleinste Durchflussmengen, als Getrenntausführung mit bis zu 4 I/Os.
Genaue Messung kleinster Flüssigkeits- und Gasmengen für die kontinuierliche Prozessregelung. -
Messaufnehmer‐Features
Höchste Prozesssicherheit – selbstentleerbares Messrohrdesign. Weniger Prozessmessstellen – multivariable Messung (Durchfluss, Dichte, Temperatur). Platzsparende Montage – keine Ein-/Auslaufstrecken nötig.
Nennweite: DN 1...4 (¹⁄₂₄...¹⁄₈"). Prozessdruck bis 400 bar (5800 psi). Messstofftemperatur bis +205 °C (+401 °F). -
Messumformer-Features
Voller Zugriff auf Prozess- und Diagnoseinformationen – zahlreiche, frei kombinierbare I/Os und Feldbusse. Reduzierte Komplexität und Varianz – frei konfigurierbare I/O-Funktionalität. Integrierte Verifizierung – Heartbeat Technology.
Getrenntausführung mit bis zu 4 I/Os. Beleuchtete Anzeige mit Touch Control, WLAN-Zugriff. Standardkabel zwischen Messaufnehmer und -umformer. -
Nennweitenbereich
Nennweite: DN 1...4 (¹⁄₂₄...¹⁄₈")
-
Messstoffberührende Materialien
Messrohr: 1.4539 (904L); Alloy C22, 2.4602 (UNS N06022)
Anschluss: 1.4539 (904L); Alloy C22, 2.4602 (UNS N06022);1.4404 (316/316L) -
Messgrössen
Massefluss, Dichte, Temperatur, Volumenfluss, Normvolumenfluss, Normdichte
-
Max. Messabweichung
Massefluss (Flüssigkeit): ±0,10 %
Volumenfluss (Flüssigkeit): ±0,10 %
Massefluss (Gas): ±0,50 %
Dichte (Flüssigkeit): ±0,0005 g/cm133 -
Messbereich
0...450 kg/h (0...16.5 lb/min)
-
Max. Prozessdruck
PN 40, Class 300, 20K, 400 bar (5800 psi)
-
Messstofftemperaturbereich
–50...+205 °C (–58...+401 °F)
-
Umgebungstemperaturbereich
Standard: –40...+60 °C (–40...+140 °F)
Option: –50...+60 °C (–58...+140 °F) -
Werkstoff Messaufnehmergehäuse
1.4301 (304), korrosionsbeständig
Anschlussgehäuse Messaufnehmer (Standard): AlSi10Mg, beschichtet
Anschlussgehäuse Messaufnehmer (Option): 1.4301 (304); 1.4404 (316L) -
Werkstoff Messumformergehäuse
AlSi10Mg, beschichtet; 1.4409 (CF3M) ähnlich zu 316L; Polycarbonat
-
Schutzart
Messaufnehmer-Getrenntausführung (Standard): IP66/67, Type 4X enclosure
Messaufnehmer-Getrenntausführung (Option): IP69
Messumformer-Getrenntausführung: IP66/67, Type 4X enclosure -
Anzeige/Bedienung
4‐zeilige, beleuchtete Anzeige mit Touch Control (Bedienung von außen)
Konfiguration via Vor‐Ort‐Anzeige und Bedientools möglich
Abgesetzte Anzeige erhältlich -
Ausgänge
4 Ausgänge
4-20 mA HART (aktiv/passiv)
4-20 mA WirelessHART
4-20 mA (aktiv/passiv)
Impuls/Frequenz/Schaltausgang (aktiv/passiv)
Relaisausgang -
Eingänge
Statuseingang
4-20mA-Eingang -
Digitale Kommunikation
HART, PROFIBUS DP, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485, Profinet, Ethernet/IP, OPC-UA
-
Energieversorgung
DC 24 V
AC 100...230 V
AC 100...230 V / DC 24 V (nicht explosionsgefährdeter Bereich) -
Zulassungen für explosionsgefährdeten Bereich
ATEX, IECEx, cCSAus, NEPSI, INMETRO, EAC
-
Produktsicherheit
CE-Zeichen, C-Tick Zeichen, EAC Kennzeichnung
-
Funktionale Sicherheit
Funktionale Sicherheit entsprechend IEC 61508, einsetzbar in sicherheitstechnischen Anwendungen gemäss IEC 61511
-
Metrologische Zulassungen und Zertifikate
Kalibrierung durchgeführt auf akkreditierten Kalibrieranlagen (gemäß ISO/IEC 17025)
Heartbeat Technology erfüllt die Anforderung an die rückführbare Verifizierung gemäß ISO 9001:2008, Kapitel 7.6.a (TÜV SÜD‐Bescheinigung) -
Druckzulassungen und -zertifikate
CRN
-
Hygienezulassungen und -zertifikate
3-A, EHEDG
-
Messprinzip
Coriolis
-
Produkt‐Headline
Das Einrohr-Messgerät für kleinste Durchflussmengen, als Getrenntausführung mit bis zu 4 I/Os.
Genaue Messung kleinster Flüssigkeits- und Gasmengen für die kontinuierliche Prozessregelung. -
Messaufnehmer‐Features
Höchste Prozesssicherheit – selbstentleerbares Messrohrdesign. Weniger Prozessmessstellen – multivariable Messung (Durchfluss, Dichte, Temperatur). Platzsparende Montage – keine Ein-/Auslaufstrecken nötig.
Nennweite: DN 1...4 (¹⁄₂₄...¹⁄₈"). Prozessdruck bis 400 bar (5800 psi). Messstofftemperatur bis +205 °C (+401 °F). -
Messumformer-Features
Voller Zugriff auf Prozess- und Diagnoseinformationen – zahlreiche, frei kombinierbare I/Os und Feldbusse. Reduzierte Komplexität und Varianz – frei konfigurierbare I/O-Funktionalität. Integrierte Verifizierung – Heartbeat Technology.
Getrenntausführung mit bis zu 4 I/Os. Beleuchtete Anzeige mit Touch Control, WLAN-Zugriff. Standardkabel zwischen Messaufnehmer und -umformer. -
Nennweitenbereich
DN 1...4 (¹⁄₂₄...¹⁄₈")
-
Messstoffberührende Materialien
Messrohr: 1.4539 (904L); Alloy C22, 2.4602 (UNS N06022)
Anschluss: 1.4539 (904L); Alloy C22, 2.4602 (UNS N06022);1.4404 (316/316L) -
Messgrössen
Massefluss, Dichte, Temperatur, Volumenfluss, Normvolumenfluss, Normdichte, Konzentration
-
Max. Messabweichung
Massefluss (Flüssigkeit): ±0,10 %
Volumenfluss (Flüssigkeit): ±0,10 %
Massefluss (Gas): ±0,50 %
Dichte (Flüssigkeit): ±0,0005 g/cm³ -
Messbereich
0...450 kg/h (0...16,5 lb/min)
-
Max. Prozessdruck
PN 40, Class 300, 20K, 400 bar (5800 psi)
-
Messstofftemperaturbereich
–50…+205 °C (–58...+401 °F)
-
Umgebungstemperaturbereich
Standard: –40...+60 °C (–40...+140 °F)
Option: –50...+60 °C (–58...+140 °F) -
Werkstoff Messaufnehmergehäuse
1.4301 (304), korrosionsbeständig
Anschlussgehäuse Messaufnehmer (Standard): AlSi10Mg, beschichtet
Anschlussgehäuse Messaufnehmer (Option): 1.4301 (304); 1.4404 (316L) -
Werkstoff Messumformergehäuse
AlSi10Mg, beschichtet; 1.4409 (CF3M) ähnlich zu 316L; Polycarbonat
-
Schutzart
Messaufnehmer-Getrenntausführung (Standard): IP66/67, Type 4X enclosure
Messaufnehmer-Getrenntausführung (Option): IP69
Messumformer-Getrenntausführung: IP66/67, Type 4X enclosure -
Anzeige/Bedienung
4-zeilige, beleuchtete Anzeige mit Touch Control (Bedienung von außen)
Konfiguration via Vor-Ort-Anzeige und Bedientools möglich -
Ausgänge
4 Ausgänge
4-20 mA HART (aktiv/passiv)
4-20 mA (aktiv/passiv)
Impuls/Frequenz/Schaltausgang (aktiv/passiv)
Relaisausgang -
Eingänge
Statuseingang
4-20mA-Eingang -
Digitale Kommunikation
HART, PROFIBUS DP, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485, Profinet, Ethernet/IP, OPC-UA
-
Energieversorgung
DC 24 V
AC 100...230 V
AC 100...230 V / DC 24 V (nicht explosionsgefährdeter Bereich) -
Zulassungen für explosionsgefährdeten Bereich
ATEX, IECEx, cCSAus, NEPSI, INMETRO, EAC
-
Produktsicherheit
CE-Zeichen, C-Tick Zeichen, EAC Kennzeichnung
-
Funktionale Sicherheit
Funktionale Sicherheit entsprechend IEC 61508, einsetzbar in sicherheitstechnischen Anwendungen gemäss IEC 61511
-
Metrologische Zulassungen und Zertifikate
Kalibrierung durchgeführt auf akkreditierten Kalibrieranlagen (gemäß ISO/IEC 17025)
Heartbeat Technology erfüllt die Anforderung an die rückführbare Verifizierung gemäß ISO 9001:2008, Kapitel 7.6.a (TÜV SÜD-Bescheinigung) -
Druckzulassungen und -zertifikate
CRN
-
Materialzertifikate
3.1-Material
-
Hygienezulassungen und -zertifikate
3-A, EHEDG
-
Messprinzip
Coriolis
-
Produkt-Headline
Das Einrohr-Messgerät für kleinste Durchflussmengen, als Getrenntausführung mit bis zu 4 I/Os.
Genaue Messung kleinster Flüssigkeits- und Gasmengen für die kontinuierliche Prozessregelung. -
Messaufnehmer‐Features
Höchste Prozesssicherheit – selbstentleerbares Messrohrdesign. Weniger Prozessmessstellen – multivariable Messung (Durchfluss, Dichte, Temperatur). Platzsparende Montage – keine Ein-/Auslaufstrecken nötig.
Nennweite: DN 1...4 (¹⁄₂₄...¹⁄₈"). Prozessdruck bis 400 bar (5800 psi). Messstofftemperatur bis +205 °C (+401 °F). -
Messumformer-Features
Voller Zugriff auf Prozess- und Diagnoseinformationen – zahlreiche, frei kombinierbare I/Os und Feldbusse. Reduzierte Komplexität und Varianz – frei konfigurierbare I/O-Funktionalität. Integrierte Verifizierung – Heartbeat Technology.
Getrenntausführung mit bis zu 4 I/Os. Beleuchtete Anzeige mit Touch Control, WLAN-Zugriff. Standardkabel zwischen Messaufnehmer und -umformer.
