Spezifikation im Überblick
-
Max. Messabweichung
Massefluss (Flüssigkeit): ±0,15 %
Dichte (Flüssigkeit): ±0,0005 g/cm³ -
Messbereich
0...18 000 kg/h (0...660 lb/min)
-
Messstofftemperaturbereich
–40...+125 °C (–40...+257 °F)
150 °C erlaubt für 1 h -
Max. Prozessdruck
PN 40
-
Messstoffberührende Materialien
Messrohr: 1.4539 (904L)
Anschluss: 1.4404 (316/316L)
Anwendungsgebiet

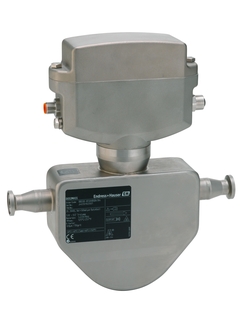

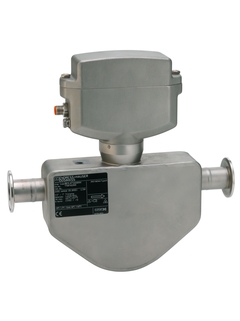

Dosimass ist speziell für Abfüllanwendungen geeignet. Das Gerät misst direkt den Volumen- und Massefluss. Eine Temperatur- und Dichtekompensation sorgt für maximale Wiederholbarkeit. Der für Anwendungen auf engstem Raum ausgelegte Dosimass ist die bevorzugte Wahl für Systemintegratoren, Modulhersteller und Anlagenbauer.
Messprinzip arbeitet unabhängig von physikalischen Messstoffeigenschaften wie Viskosität und Dichte
Messung verschiedenster Flüssigkeiten in der kontinuierlichen Prozessregelung und Abfüllanwendungen
Geräteeigenschaften
Nennweite: DN 8...25 (3/8...1")
Viele hygienische Prozessanschlüsse, 3A-konform
Messaufnehmer CIP-/SIP-reinigbar
Robustes, ultrakompaktes Messumformergehäuse
Impuls-/Frequenz-/Schaltausgang, Modbus RS485
Exzellent und einfach zu reinigender Messumformer
Vorteile
Hohe Prozesssicherheit – hohe Messgenauigkeit für verschiedene Messstoffe bei kürzesten Abfüllzeiten
Weniger Prozessmessstellen – multivariable Messung (Durchfluss, Dichte, Temperatur)
Platzsparende Montage – keine Ein-/Auslaufstrecken
Flexible und zeitsparende Verdrahtung – Steckeranschluss
Schnelle Inbetriebnahme – vorkonfigurierte Geräte
Automatische Datenwiederherstellung im Servicefall
Videos
Xpert Auswahl
-
Höchster Nutzen durch Spezialisierung auf Anwendung
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
Variabel
-
Perfekt für Basisanwendungen
- Einfachste Auswahl, Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Optimierter Leistungsumfang für Standardanwendungen
- Einfache Auswahl, Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Maximaler Leistungsumfang für breiten Einsatzbereich
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Höchster Nutzen durch Spezialisierung auf Anwendung
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
Variabel
| FLEX Auswahl | Leistungsumfang | Einfache Auswahl |
|---|---|---|
Fundamental Auswahl Perfekt für Basisanwendungen |
Leistungsumfang
|
Einfache Auswahl
|
Lean Auswahl Optimierter Leistungsumfang für Standardanwendungen |
Leistungsumfang
|
Einfache Auswahl
|
Extended Auswahl Maximierte Effizienz in Standardanwendungen im Life Cycle |
Leistungsumfang
|
Einfache Auswahl
|
Xpert Auswahl Herausragende Leistung für besondere Anwendungen |
Leistungsumfang
|
Einfache Auswahl
Variabel |
Loading alternative products

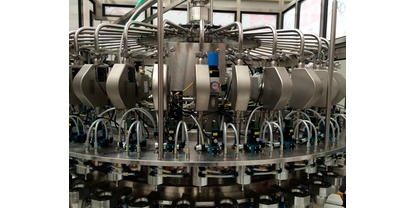

Erfolgsstorys
%20-%20CS01637X.jpg "Bild des Wasserreservoirs Marbach")
Beliebteste Downloads
-
-
Betriebsanleitung (BA)
Dosimass Betriebsanleitung
Deutsche Version - 01/2019
Coriolis-Durchflussmessgerät
EN DE 31/01/201901/02/201701/09/201513/08/201401/10/2012Sprache:
Deutsch
Version:
31/01/2019
Dateigröße:
1.4 MB
Dateiname:
BA00097DDE_1819.pdf
-
37 Dokumente
-
-
Technische Information (TI)
Dosimass Technische Information
Coriolis-Durchflussmessgerät Der kompakte Messaufnehmer mit einem ultrakompakten Messumformer
EN DE 01/02/201701/09/201513/08/201401/10/201201/02/2011Sprache:
Deutsch
Version:
01/02/2017
Dateigröße:
1.6 MB
Dateiname:
TI00065DDE_1717.pdf
-
-
-
Betriebsanleitung (BA)
Dosimass Modbus RS485 Betriebsanleitung
Coriolis-Durchflussmessgerät
EN DE 31/01/201901/02/201701/09/201513/08/201401/08/2014Sprache:
Deutsch
Version:
31/01/2019
Dateigröße:
1.5 MB
Dateiname:
BA01320DDE_0419.pdf
-
-
-
Betriebsanleitung (BA)
Dosimass Betriebsanleitung
Coriolis-Durchflussmessgerät
EN DE 31/01/201901/02/201701/09/201513/08/201401/10/2012Sprache:
Deutsch
Version:
31/01/2019
Dateigröße:
1.4 MB
Dateiname:
BA00097DDE_1819.pdf
-
-
-
Geräteparameter (GP)
Dosimass Beschreibung Geräteparameter
Coriolis-Durchflussmessgerät
EN DE 31/01/201901/09/2015Sprache:
Deutsch
Version:
31/01/2019
Dateigröße:
696.5 KB
Dateiname:
GP01050DDE_0219.pdf
-
-
-
Geräteparameter (GP)
Dosimass Modbus RS485 Beschreibung Geräteparameter
Coriolis-Durchflussmessgerät
EN DE 31/01/201901/09/2015Sprache:
Deutsch
Version:
31/01/2019
Dateigröße:
918.5 KB
Dateiname:
GP01047DDE_0219.pdf
-
-
-
Kurzanleitung (KA)
Dosimass Kurzanleitung
Coriolis Durchflussmessgerät
EN DE 01/02/201701/09/201513/08/201401/10/201201/02/2011Sprache:
Deutsch
Version:
01/02/2017
Dateigröße:
1.1 MB
Dateiname:
KA00043DDE_0517.pdf
-
-
-
Einbauanleitung (EA)
Replacing electronics module and small parts Installation Instructions
Dosimass 8BE
EN DE 15/11/201804/08/2009Sprache:
Englisch
Version:
15/11/2018
Dateigröße:
244 KB
Dateiname:
EA00068DA2_0918.pdf
-
-
-
Einbauanleitung (EA)
Adapter RSE8, RSE5, RSE4 Installation Instructions
Proline Dosimass, Dosimag
EN DE 01/10/201814/04/2014Sprache:
Englisch
Version:
01/10/2018
Dateigröße:
297 KB
Dateiname:
EA01104DA2_0218.pdf
-
-
-
Sicherheitshinweise (XA)
Dosimass ATEX: II3G Ex nA IIC T5…T1 Gc Sicherheitshinweise
Dokumentation für den explosionsgefährdeten Bereich
EN DE 01/02/201701/09/201514/08/201401/10/201201/02/2011Sprache:
Deutsch
Version:
01/02/2017
Dateigröße:
301.2 KB
Dateiname:
XA00079DDE_1717.pdf
-
-
-
Sonderdokumentation (SD)
UKCA marking
Flow, density, concentration, viscosity
EN DE 04/11/202201/10/2021Sprache:
Englisch
Version:
04/11/2022
Dateigröße:
357.4 KB
Dateiname:
SD02752DEN_0222-00.pdf
-
Ersatzteile nach Nummer in Zeichnung suchen
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
Set 10 Sicherungen T 2A00/125
-
Elektronik
ZeichnungsnummerBestellcode350106219 -
-
Dichtung zu Deckel D20 DOSIMASS EPDM
-
Dichtung
ZeichnungsnummerBestellcode250104802 -
-
FXA Service-Adapter Batchline verpackt
-
Werkzeuge
ZeichnungsnummerBestellcode850106443 -
-
Adapter FXA291 Dosimag/Dosimass verpackt
-
Werkzeuge
ZeichnungsnummerBestellcode871035809 -
-
Commubox FXA291 (Hardware)
-
Werkzeuge
ZeichnungsnummerBestellcode951516983 -
-
Dosimass OEM-Ausführung
-
Verschiedenes
ZeichnungsnummerBestellcode108BE- -
-
Serviceinterface FXA193
-
Werkzeuge
ZeichnungsnummerBestellcode9FXA193- -
-
Adapter RSE4 8pol. -> 4pol. 4 Leiter
ZeichnungsnummerBestellcode750107167 -
Adapter RSE5 8pol. ->5pol. 5 Leiter
ZeichnungsnummerBestellcode650107168 -
Adapter RSE8 8pol. ->8pol. 5 Leiter
ZeichnungsnummerBestellcode550107169 -
Anschlusskabel RKWTN8-56/5 P92, 5m
ZeichnungsnummerBestellcode450107895
